Testarossa schlechter Motorlauf

[lambada41]

Hallo Fans,



nun habe ich ein größeres Problem und hoffe trotzdem, daß Ihr eine gute Idee habt!

Einer meiner Testarossa springt gut an, hat dann aber einen unregelmäßigen und mühsamen Leerlauf - und das auch an beiden Bänken, wenn man das jeweils andere Pumpenrelais abzieht.

Sobald man nur ein wenig Gas gibt, stirbt er ab. Wenn man das viele male gemacht hat und der Motor dadurch warm wird, nimmt er zunehmend besser Gas an.

Wenn er dann auf Betriebstemperatur ist, kann man das Auto fahren. Aber es hat nicht die volle Leistung. Bei knapp 200 km/h ist Ende und der Anzug ist müde.

Da ich 2 Testarossa und ein Wrack habe, kann ich Teile tauschen und habe bereits den Thermo-Zeit-Schalter, den Temperaturfühler und die Steuergeräte der Einspritzung und der Zündung getauscht - ohne eine Verbesserung.

Aus den am Mengenteiler abgeschraubten Benzinleitungen kommt ein satter Strahl, so daß die Pumpen, Filter und Druckspeicher o.k. sind.

Alle 12 Kerzen machen schöne Funken.

Was kann der Fehler sein? Was könnte man noch versuchen?



Ich danke für Eure Hilfe

[Anzeige eBay]

Hallo lambada41,



kennst du schon Testarossa schlechter Motorlauf (Anzeige)? Dort ist vieles zu finden.



Ferrari Testarossa / 512 Ersatzteile (Anzeige) | Ferrari Testarossa / 512 Zubehör (Anzeige)

[rx7cabrio CO]

vielleicht ein Luftmassenmesserproblem?

[lambada41]

danke für die schnelle Antwort.

Aber was für ein Problem meinst Du?

Der Luftfilter ist abgebaut und an den Luftmengenmessern ist kein Schaden sichtbar.

[rx7cabrio CO]

Sorry, das hatte ich überlesen. Dann müssen sich wohl mal die Profis zu Wort melden, was bestimmt nicht lange dauert...



Wünsche schon mal viel Erfolg, dass er flott wieder richtig läuft!

[paul01]

vor 1 Stunde schrieb lambada41:

auch an beiden Bänken

Das wäre nun das erste, was ganz sicher sein muss. Du hast normalerweise beim Abklemmen einer Bank noch einen brauchbaren Leerlauf oder wie meinst du das ?

Wenn ja, entfallen Lamdasonden, komplette Zündung,...

[lambada41]

ja, wenn eine Bank abgeklemmt ist, läuft die andere, die noch Sprit bekommt leidlich weiter, aber noch unregelmäßiger und mühsamer als wen beide arbeiten.

Und da der Wagen auf 07er-Nummer fährt, habe ich Kat und lambda außer Betrieb - und nicht erst seit dieses Problem auftritt.

[paul01]

Wenn du eine Bank an deinem anderen Testarossa abklemmst, läuft der dann sicher besser ?

[me308 CO]

vor 4 Stunden schrieb lambada41:

da ich ich 2 Testarossa und ein Wrack habe, kann ich Teile tauschen



Glückwunsch

gleiche Baujahre ? gleiche Motorfamilien ?



ich gehe mal aus von:  F113A040 and F113B  -

denn dann hast Du die KE - Jetronic Einspritzanlage ... mit Schutz-Relais

und um genau dieses Schutz-Relais wird es jetzt gehen  -

vermutlich ist entweder das Relais kaputt oder die 10A - Sicherung auf dem Relais



wie ich drauf komme ?



vor 4 Stunden schrieb lambada41:

habe bereits den Thermo-Zeit-Schalter, den Temperaturfühler und die Steuergeräte der Einspritzung und der Zündung getauscht - ohne eine Verbesserung.



sehr gut  - das schliesst schon mal einiges aus ... und zeigt, dass das Problem VOR einem Steuergerät liegen muss - in diesem Falle VOR den Einspritz-Steuergeräten und VOR dem Thermo-Zeitschalter



12V läuft wie folgt:

"+" Batterie Terminal - Anlasser - Magnetschalter -  KE-Schutz-Relais - Einspritz ECUs - (Wasser)-Thermo-Zeitschalter

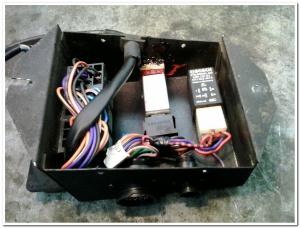

neben den beiden schwarzen Einspritz-ECUs der KE-Jetronic auf dem hinteren rechten Radhaus findest Du noch ein drittes, etwas größeres schwarzes Kästchen - öffne dieses und Du siehst 4 oder 5 Relais



es geht um dieses Relais hier mit der 10A-Sicherung oben auf :







entweder ist die Sicherung durch oder das Relais ist defekt (jahrelange Vibrationen !)

ebenso kontrolliere die Kabelverbindungen zum Relaiskasten

bei der Schilderung der Symptomatik ist die Wahrscheinlichkeit sehr hoch, das hier der Fehler liegt



dieses Relais ist bei Ferrari sündhaft teuer,  wurde aber auch beim Porsche 928 verwendet

(Teile-Nr. 928 615 124 00) - dennoch werden auch hier teils mehrere hundert EURO aufgerufen



z.B:  http://www.ebay.at/itm/Relais-fur-Ferrari-Testarossa-412-328-Mondial-3-2-/360491208772?hash=item53eef35044:m:mE_GrFgTsB-UCl9ZZyNJ3oQ







halte uns hier auf dem Laufenden und berichte was rauskommt -

wünscheswert mit Fotos





Gruß aus MUC

Michael



[lambada41]

hallo me 308,

perfekt! Glückwunsch und heißen Dank!

selbst die Motortypen stimmen - der gelbe aus USA hat den F113A040 und der rote deutsche (das momentane Sorgenkind) den F113B.

Ich habe aus dem gelben das Schutzrelais aus- und in den roten eingebaut und er lief wie in alten Zeiten!

Vielleicht ein Hinweis für alle, die diesen Ausfall noch nicht hatten:

Im gelben war am Relais oberhalb der Sicherung ein Klötzchen an der Gehäusewand angeklebt, so daß das Relais quasi "eingeklemmt" war (s. Bild) und so in der Blechbox lagefixiert war.

Unklar ist mir aber welche Funktion es hat und wie es funktioniert?

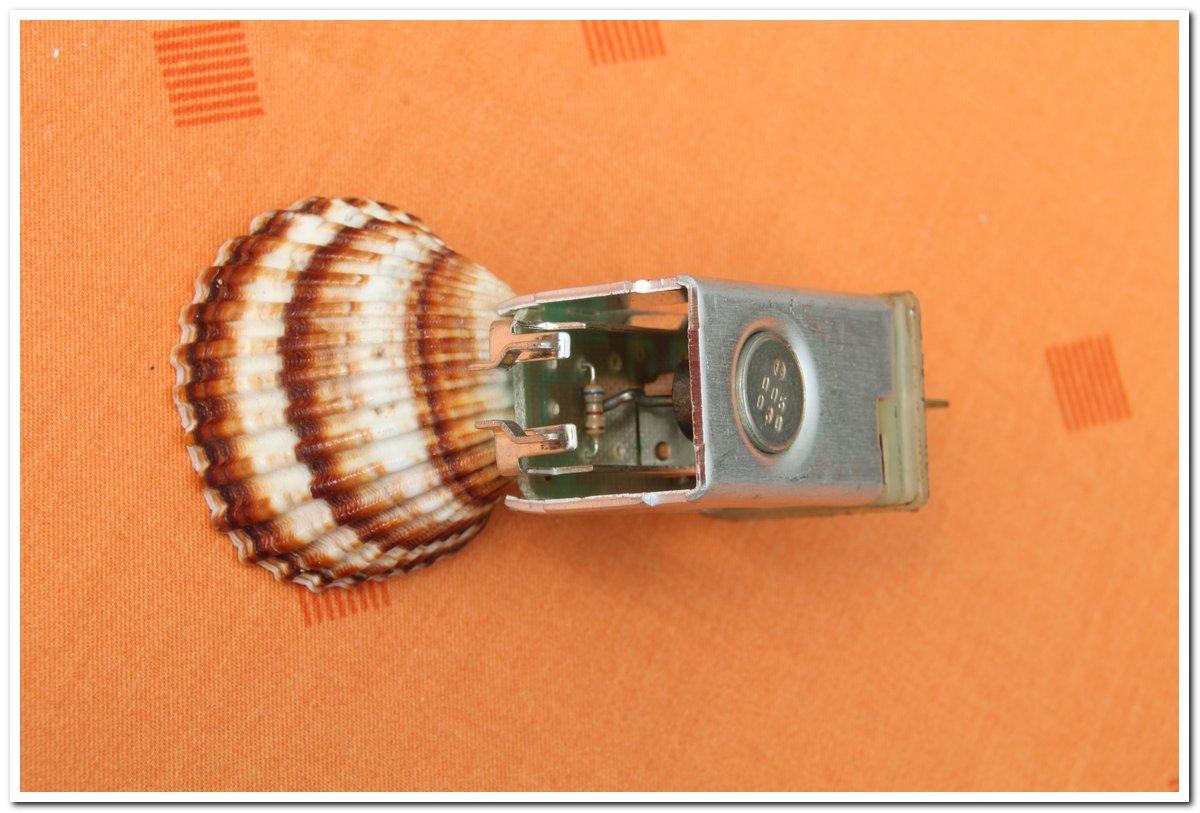

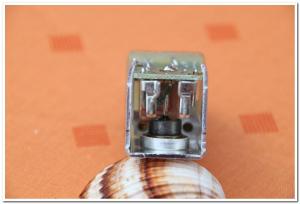

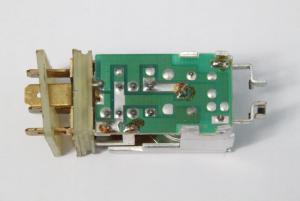

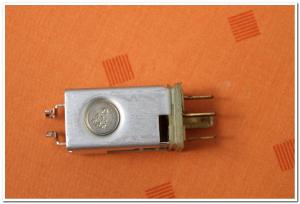

Ich habe das defekte Relais demontiert (s. Bilder) aber keine Beschädigungen feststellen können.

[planktom]

vor 21 Minuten schrieb lambada41:

Ich habe das defekte Relais demontiert (s. Bilder) aber keine Beschädigungen feststellen können.

die bilder geben nicht besonders viel her,aber ich meine die typischen kalten löstellen im bereich des relais zu erkennen...die kommen mit der zeit, da das mechanisch arbeitende relais da dran arbeitet

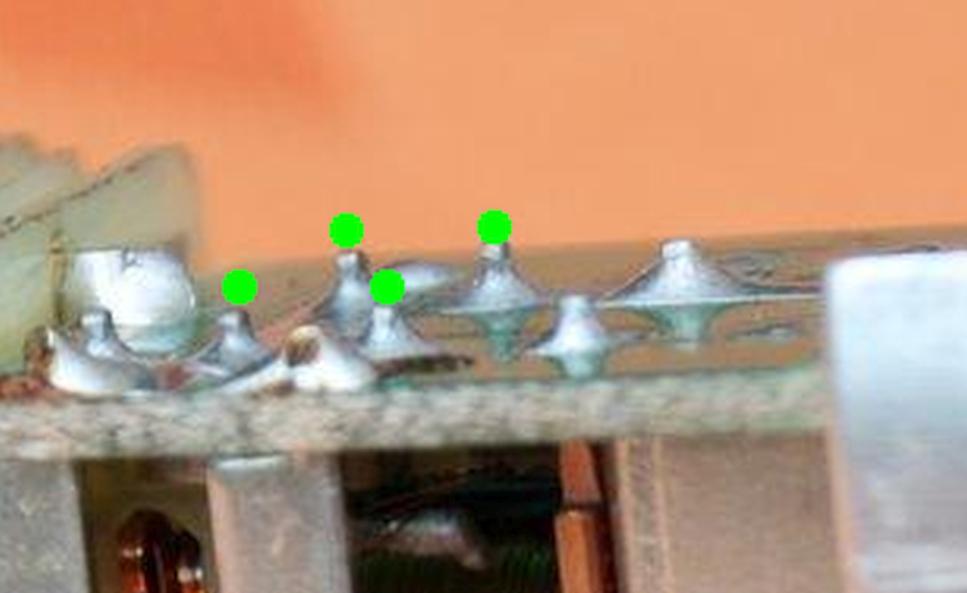

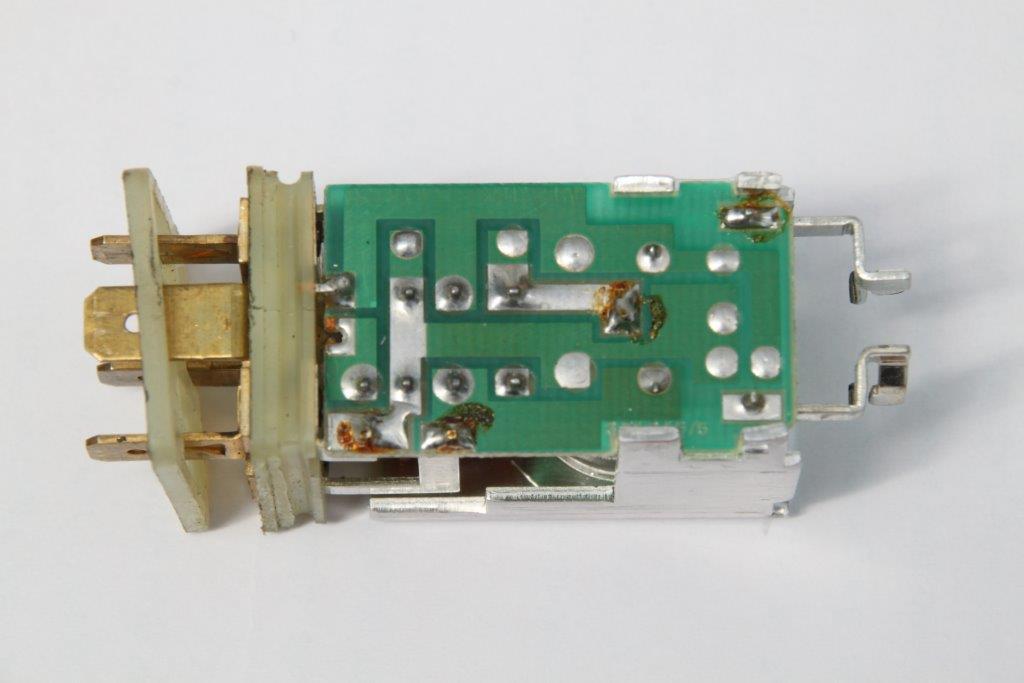

hab mal an einem ausschnitt mittels punkten die verdächtigen stellen markiert

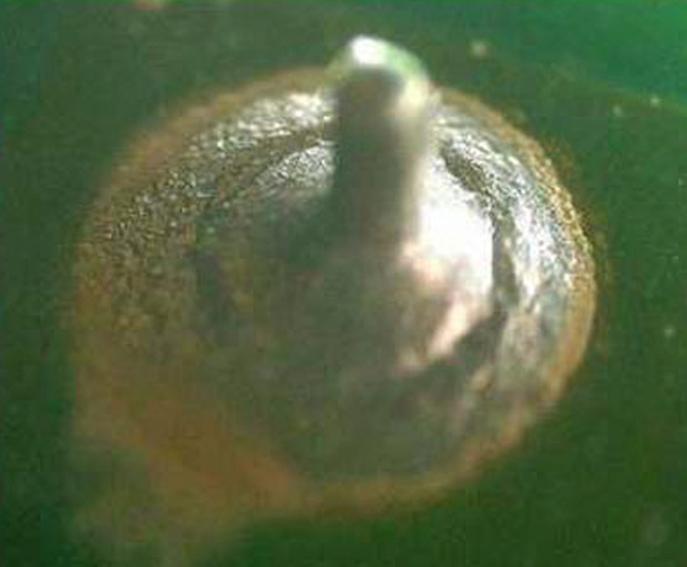

und hier mal ein bild mit einer weiter fortgeschrittenen kalten lötstelle

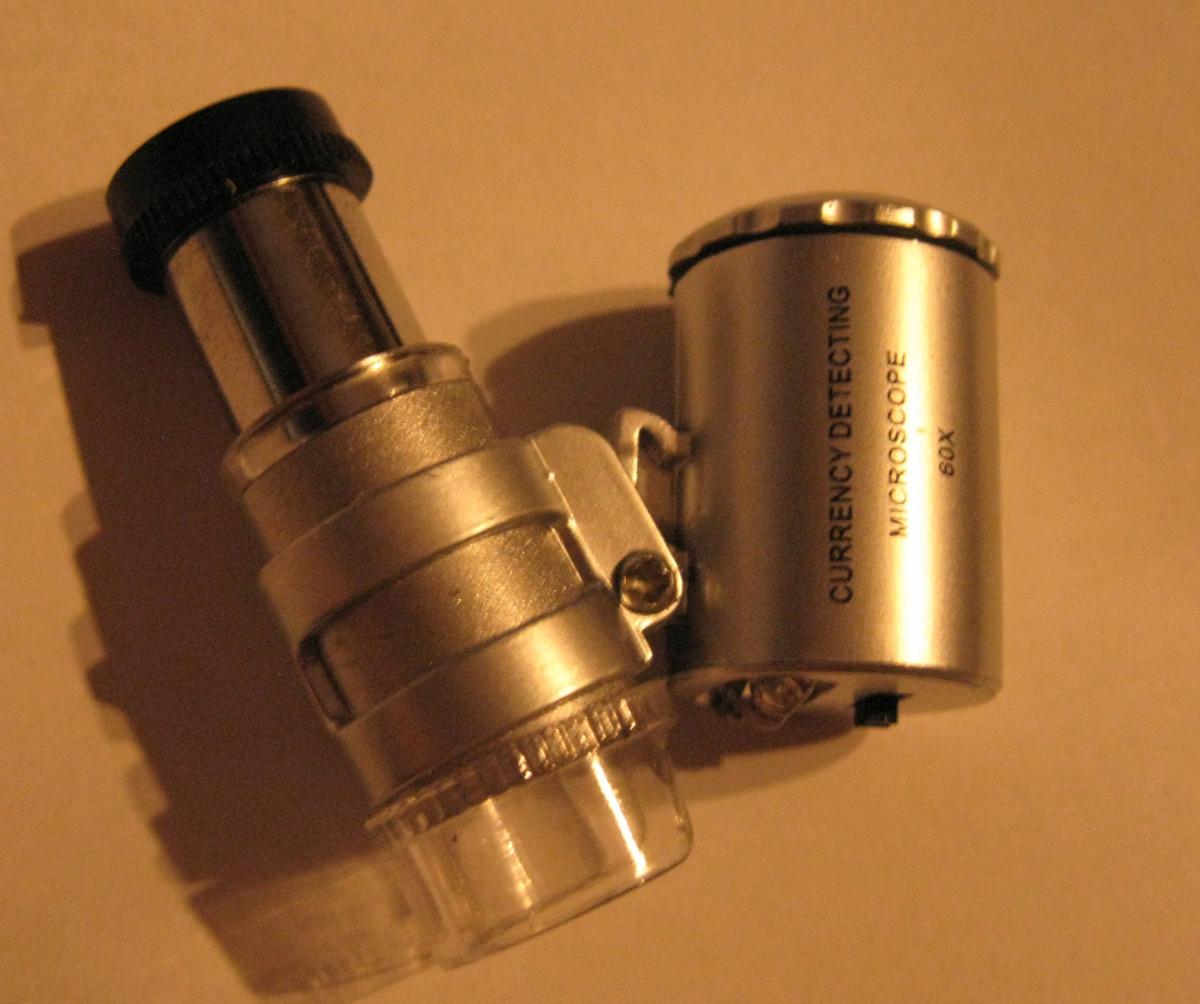

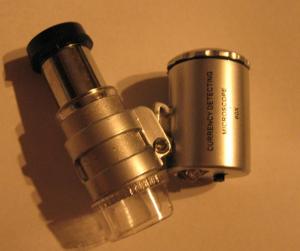

im anfangstadium sind solche kalten lötstellen teils nur mit lupe oder mikroskop zu erkennen...wir hatten auf arbeit sogar schon ein steuergerät wo wir mit lupe oder sogar 60 fach mini microskop(siehe angehängtes bild) mit licht(u-led zwecks geldscheinprüfung und weisse für den rest) nichts entdeckt haben und der kunde hat uns nachher eine mittels mikroskop hochaufgelöste aufnahme des schadens geschickt...darauf war der schaden eindeutig zu erkennen

ps.uv-led und weisse ...sollte das heissen

[Anzeige Amazon]

Hallo lambada41,



schau doch mal hier zum Thema Zubehör für Ferrari Testarossa / 512 (Anzeige)? Eventuell gibt es dort etwas Passendes.



Auch interessant: Der V16 Motor zum Selberbauen (Anzeige).

[lambada41]

Hallo planktom,

besten Dank! Da ist es ja noch zu retten!

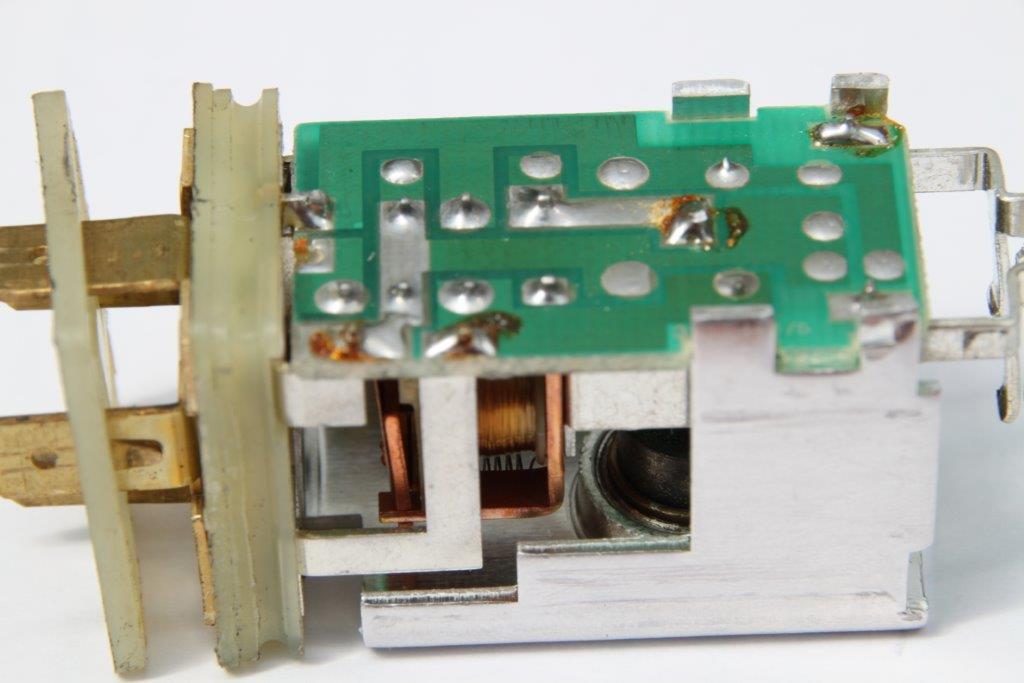

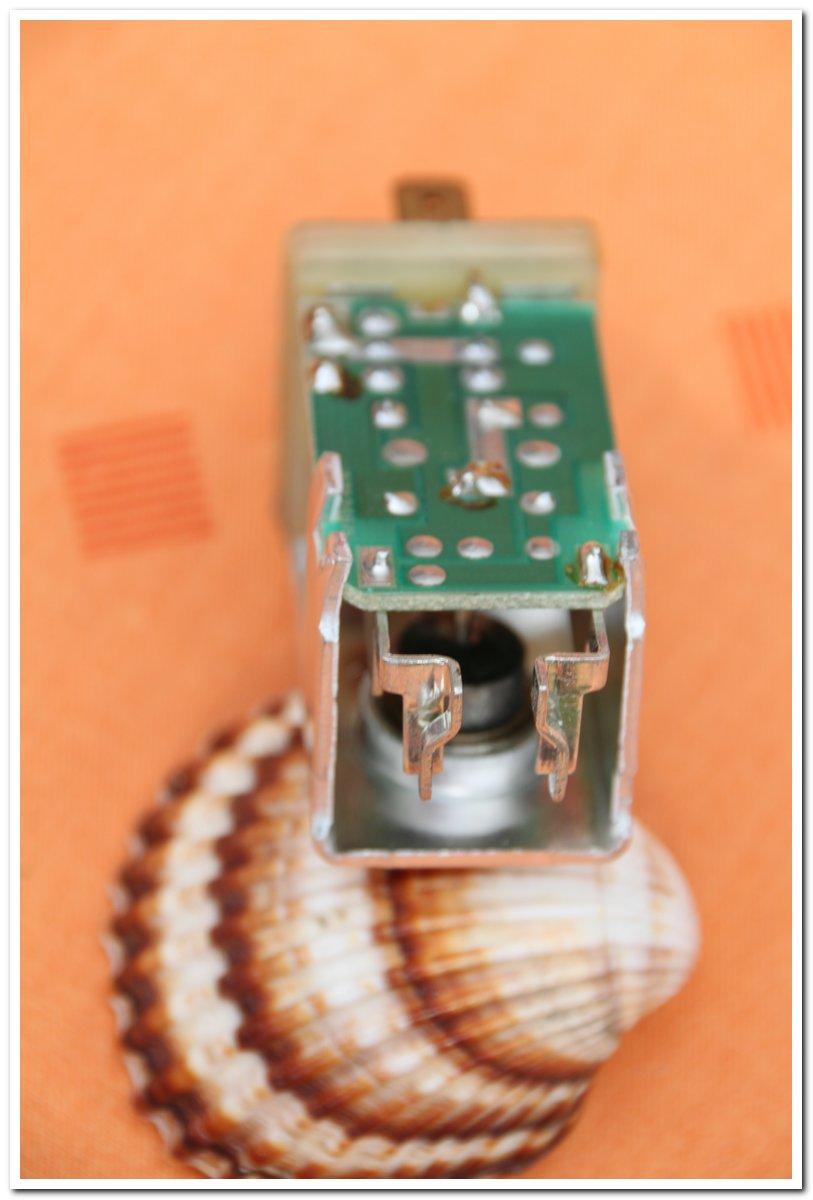

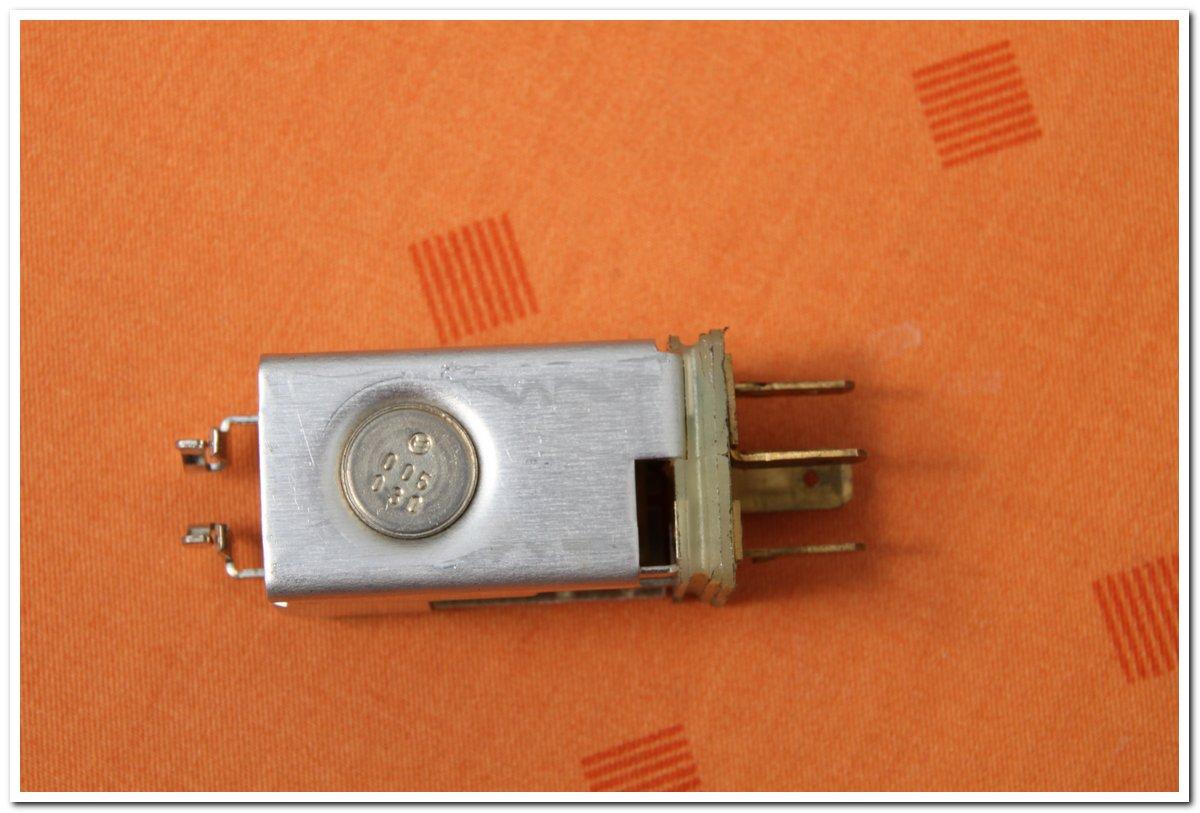

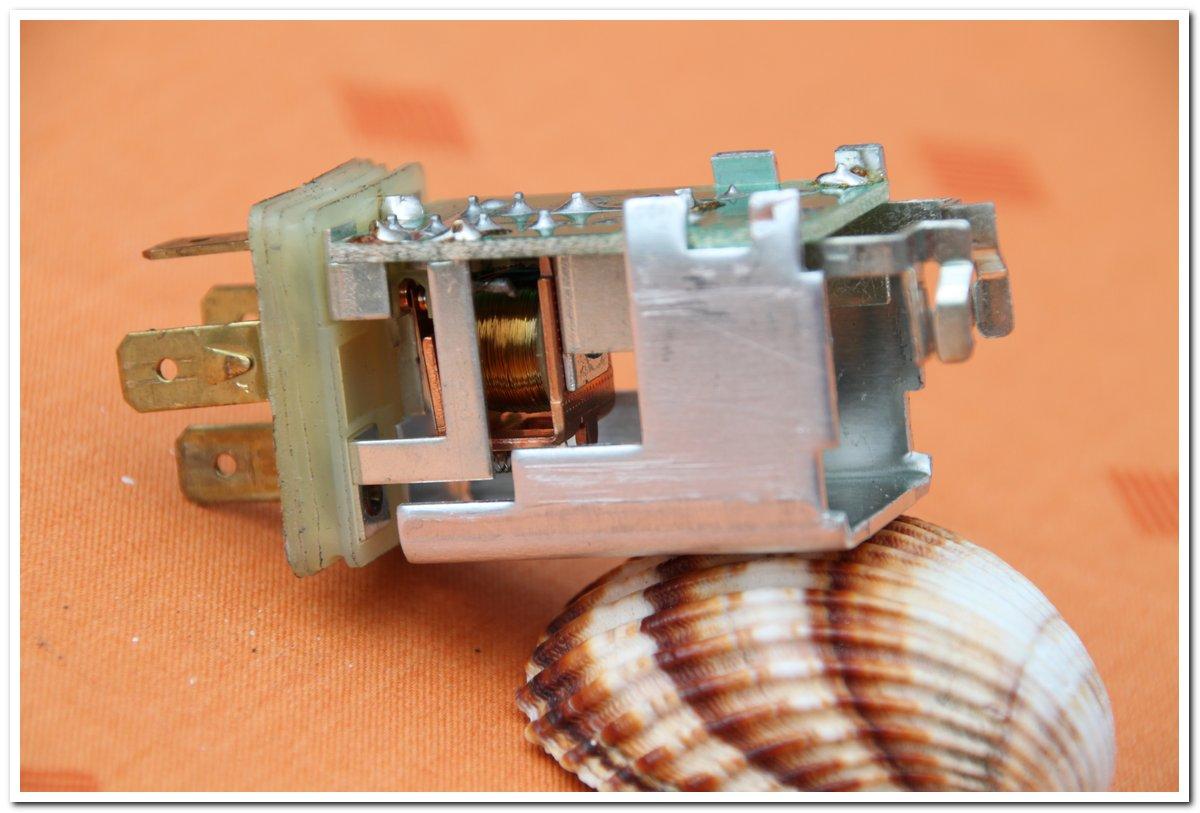

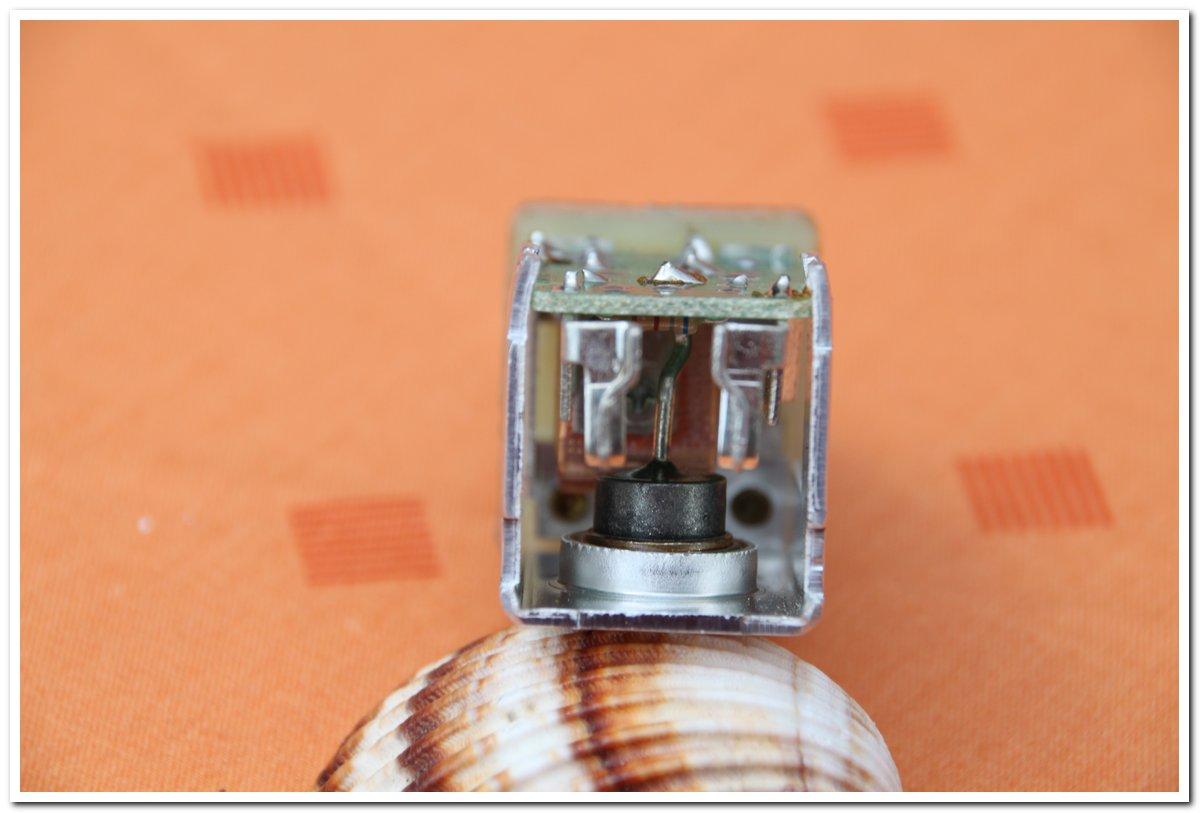

Habe die LP gleic noch mal fotografiert

[MUC3200GT]

Am 13.7.2017 um 21:45 schrieb me308:

dieses Relais ist bei Ferrari sündhaft teuer,  wurde aber auch beim Porsche 928 verwendet

(Teile-Nr. 928 615 124 00) - dennoch werden auch hier teils mehrere hundert EURO aufgerufen



z.B:  http://www.ebay.at/itm/Relais-fur-Ferrari-Testarossa-412-328-Mondial-3-2-/360491208772?hash=item53eef35044:m:mE_GrFgTsB-UCl9ZZyNJ3oQ



Auf der Ebay Seite sieht man den Ersatzschaltplan, für sagen wir mal maximal 20€ Material kann man so etwas nachbauen, wenn mal da ein Teil kaputt ist und man nicht durch nachlöten der kalten Lötstellen oder Austausch von Einzelkomponenten das Problem lösen  kann. Evtl. müste man mal an einem noch funktionierendem Teil rausmessen was das für ein Z Diode ist wenn man keine andere Bezeichnung als 006 030 findet.

[me308 CO]

vor 3 Stunden schrieb lambada41:

hallo me 308,



perfekt! Glückwunsch und heißen Dank!



freut mich !

manchmal gilt : ein Schuß, ein Treffer ...  und eben nicht nur ein "shot in the dark"



Du hast ja die Fehler Symptomatik genau und gut beschrieben -

zusätzlich hattest Du bereits wichtige Teile quer-getauscht und somit waren einige potentielle Fehlerquellen ausgeschlossen ... immer vorausgesetzt man hat die nötige Systemkenntnis



natürlich hätte man auch Neuteile nach dem Problem werfen können ...

angefangen von neuen Kerzensteckern, Zündkabeln, Spulen, Zündmodulen, Verteilerkappen- und finger bis hin zur Überholung der Mengenteiler, KE-Komponenten, Warmlaufregler, Benzinpumpen-/filter etc. ...



und dennoch hätte man das Problem auf diese Weise so - auch nach mehreren tausend EURO - nicht gefunden !

ein unscheinbares Relais, irgendwo versteckt in einem schwarzen Kästchen auf dem meist dreckigen, hinteren Radhaus...



Hauptsache der Testa läuft wieder







Gruß aus MUC

Michael



[lambada41]

Hallo Michael,

auch nochmals danke für die netten Schlußbemerkungen. Und rede Deine Diagnose nicht klein.

und

Hallo planktom,

auch Dir großen Dank für die Entdeckung der kalten Lötstellen.

Das Ralais geht am Montag zum Nachlöten. Ich hoffe, daß es damit o.k. ist.

herzliche Grüße aus DD

Jörg

[hema]

vor 8 Stunden schrieb MUC3200GT:

Evtl. müste man mal an einem noch funktionierendem Teil rausmessen was das für ein Z Diode ist wenn man keine andere Bezeichnung als 006 030 findet.

vermutlich eine Bosch Avalanche Diode im Press Fit Gehäuse.

Ich meine die aufgedruckte Bezeichnung ist 005 030 -  damit würde z.B. PBFR5030 Sinn machen (50A, 28V max. RMS).

http://www.cotra.com.tw/pdf/Automotive Rectifiers/PBFR5018JP(N)-5030JP(N).pdf

[Hornsby]

Am ‎13‎.‎07‎.‎2017 um 21:45 schrieb me308:



Glückwunsch

gleiche Baujahre ? gleiche Motorfamilien ?



ich gehe mal aus von:  F113A040 and F113B  -

denn dann hast Du die KE - Jetronic Einspritzanlage ... mit Schutz-Relais

und um genau dieses Schutz-Relais wird es jetzt gehen  -

vermutlich ist entweder das Relais kaputt oder die 10A - Sicherung auf dem Relais



wie ich drauf komme ?





sehr gut  - das schliesst schon mal einiges aus ... und zeigt, dass das Problem VOR einem Steuergerät liegen muss - in diesem Falle VOR den Einspritz-Steuergeräten und VOR dem Thermo-Zeitschalter



12V läuft wie folgt:

"+" Batterie Terminal - Anlasser - Magnetschalter -  KE-Schutz-Relais - Einspritz ECUs - (Wasser)-Thermo-Zeitschalter





neben den beiden schwarzen Einspritz-ECUs der KE-Jetronic auf dem hinteren rechten Radhaus findest Du noch ein drittes, etwas größeres schwarzes Kästchen - öffne dieses und Du siehst 4 oder 5 Relais



es geht um dieses Relais hier mit der 10A-Sicherung oben auf :







entweder ist die Sicherung durch oder das Relais ist defekt (jahrelange Vibrationen !)

ebenso kontrolliere die Kabelverbindungen zum Relaiskasten

bei der Schilderung der Symptomatik ist die Wahrscheinlichkeit sehr hoch, das hier der Fehler liegt



dieses Relais ist bei Ferrari sündhaft teuer,  wurde aber auch beim Porsche 928 verwendet

(Teile-Nr. 928 615 124 00) - dennoch werden auch hier teils mehrere hundert EURO aufgerufen



z.B:  http://www.ebay.at/itm/Relais-fur-Ferrari-Testarossa-412-328-Mondial-3-2-/360491208772?hash=item53eef35044:m:mE_GrFgTsB-UCl9ZZyNJ3oQ







halte uns hier auf dem Laufenden und berichte was rauskommt -

wünscheswert mit Fotos





Gruß aus MUC

Michael



und das Relais  macht die Einspritzungen für den erstenmomemt

[Hornsby]

nur durch das Relais tauschen läuft er jetzt besser

[lambada41]

Hallo alle,

ja, beide Testarossa laufen schon seit vorigem Jahr wieder einwandfrei. Ich dachte , das schon berichtet zu haben.

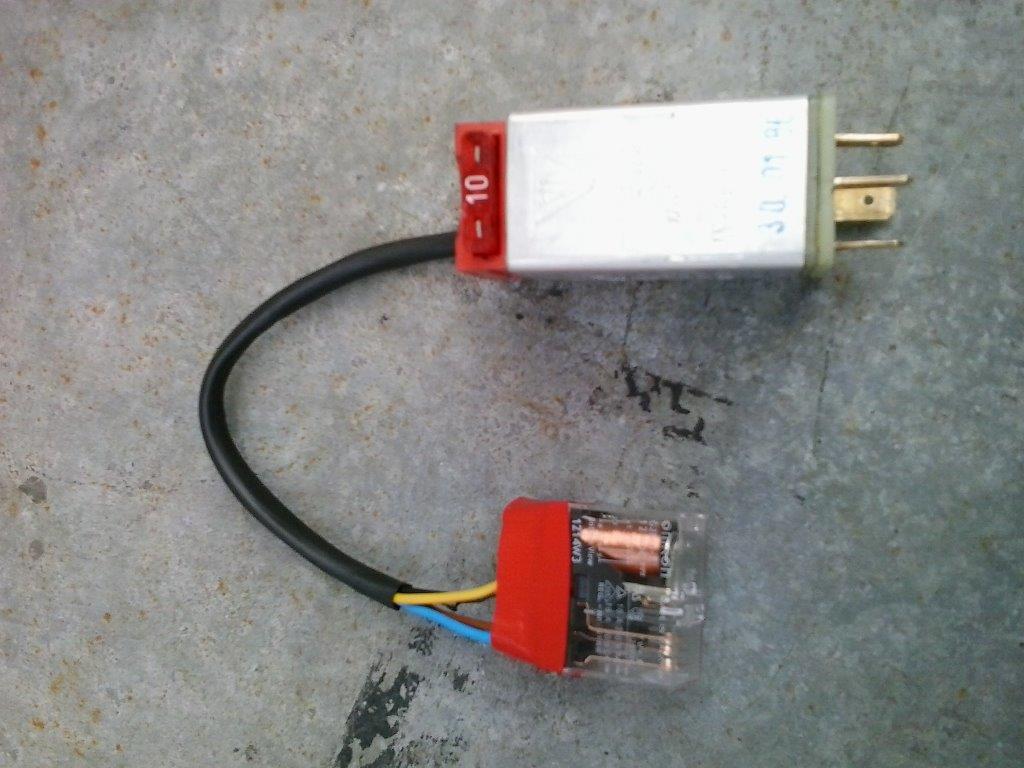

Bei dem defektem Schutzrelais war das darin befindliche Relais defekt. Ich habe dieses durch ein bei Conrad gekauften ein 0815-Relais ersetzt. Da es größer war als das defekte paßte es nicht in das Schutzreleis (s. Foto), ließ sich aber in den "schwarzen Kasten" implementieren (s.Foto)

nochmals danke an alle

[me308 CO]

vor 1 Stunde schrieb Hornsby:

und das Relais  macht die Einspritzungen für den erstenmomemt



vor 1 Stunde schrieb Hornsby:

nur durch das Relais tauschen läuft er jetzt besser



sind das Fragen oder Feststellungen ??

falls Fragen, bitte Fragezeichen setzen



zu 1) nein, das Relais steuert den elektrischen Teil der KE-Jetronic



zu 2) wenn das Relais defekt ist ... und ersetzt wird ... läuft er natürlich besser bzw. so wie er soll





Gruß vom Lago

Michael

[Hornsby]

Also gestern war ein Autoelektriker da und war auch Mechaniker der fragte mich wo C11 ist muss irgendwo am Motor sein und wo J am Sicherungskasten ist . Und bei den Einspritzdüsen an der Ansaugung haben wir auch keine 12 Volt ich selber habe keine Ahnung von der Elektrik

[Hornsby]

Was Macht das Relais gibt's da ein schaltplann

[paul01]

Hier mal ein paar, sonst taucht me308 ab:     ? ? ?

[me308 CO]

vor 29 Minuten schrieb Hornsby:

Was Macht das Relais gibt's da ein schaltplann



ich habe oben erwähnt was das Relais macht -

mehr Info bringt Dir nichts wenn Du keine Ahnung hast



lass`den Mechaniker erst mal machen , Du bezahlst ihn schliesslich dafür !



erst wenn der nicht weiterkommt, stelle gern weitere Fragen





Gruß vom Lago

Michael



[Hornsby]

Oki werde ich so machen. Mir ist es letztes Jahr aufgefallen das der Motor nicht richtig läuft habe ihn dann so 5 - 8 min laufen lassen und wenn man Gas gegeben hat orgelt er immer bis er meistens ausgeht. Heuer habe ich mal geschaut und bei den Einspritzdüsen Startpilot drauf gemacht und man hat gesehen wie er es reingezogen hat also habe ich alle Dichtringe ausgetauscht.

Nun läuft er viel besser aber etwas fehlt noch habe schon gedacht das die Einspritzdüsen links und rechts vielleicht nicht gehen darum habe ich einen Freund gefragt ob er mir ein wenig helfen kann, und bis jetzt haben wir noch keine 12 Volt gemessen an dem wird's liegen hoffe ich mal.

Also Schrauben tue ich schon aber mir der Elektrik ?????



Gruß vonThomas



[Hornsby]

@me 308

jo wir sind glaube ich auf dem richtigen weg nur eine frage warum kommt an den eisspritz ventiele nichts an ?????

und ich hoffe ich darf dich noch öfter mal was fragen



Gruß aus den Bergen

Thomas
