Mondial 8 Mattes
Erster Beitrag:
Letzter Beitrag:

Bei meinem Mondial 8 gehen die Blinker nicht. Außerdem dem hat jemand Teile der Klimaanlage ausgebaut und diverse Kabel/Stecker hängen in der Luft. Habe das Blinker Relais noch nicht gefunden. Hat jemand eine Idee wo  das ist oder noch besser: Stromlaufplan für den Mondial 8 BJ  1982


Jetzt registrieren, um Themenwerbung zu deaktivieren »
rato65
Geschrieben

hab mal den 308 1982 Wiring Plan runtergeladen, weiß aber nicht mehr wo. kann ich Dr aber schicken wenn Du möchtest. Nicht Mondial, aber 308 und Mondial sind denke ich in sehr vielen Punkten gleich.

Mondial 8 Mattes
Geschrieben

Top, das wäre super. Wie komm ich da dran?

rato65
Geschrieben (bearbeitet)

wenn du mir deine email pm'st, kann ich sie dir schicken. hier kann ich nur bilder hochladen, ke

in pdf.

bearbeitet von rato65
rato65
Geschrieben

ahh, hier hab ichs

damit es auch alle mitlesen können - einiges, was für alle 8 Zylinder von Interesse ist:

http://ferrari.cdyn.com/



ist auch ein stromlaufplan für den mondial bei, aber erst ab 87. Findest schon das richtige, so kompliziert sind die blinker ja nicht.

rato65
Geschrieben

+ hast ne PM

Hook2002
Geschrieben (bearbeitet)

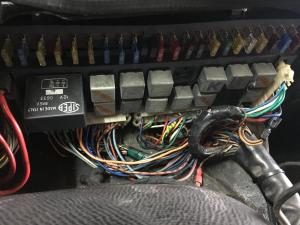

Auf der Seite manualslib.com gibt es eine Beschreibung der Relais und Sicherungen zum Mondial (1983). Demnach fehlen bei Dir das Relais für die Klimaanlage (untere Reihe rechts) und Fernlicht (obere Reihe Mitte). Das Blinkerrelais sollte das unterhalb des mit „K“ beschrifteten Relais sein. Die zugehörige Sicherung müsste dann die 4. von links sein.

bearbeitet von Hook2002
Mondial 8 Mattes
Geschrieben

Danke euch allen, habe Heute das Relais unter dem Armaturenbrett ausgegraben. Das scheint hinüber zu sein. Leider ist am Warnblinker Schalter kein Strom, obwohl vom Sicherungskasten aus Strom anliegt. Der muss unterwegs verloren gehen, das muss ich noch finden. Allgemein wurde viel aus den kabelbäumen herausgezwickt. Der 328er Stromlaufplan hilft bedingt, leider andere Kabelfarben...

me308
Geschrieben (bearbeitet)
Am 4.11.2019 um 20:34 schrieb Mondial 8 Mattes:

Bei meinem Mondial 8 gehen die Blinker nicht



vor 17 Stunden schrieb Mondial 8 Mattes:

habe Heute das Relais unter dem Armaturenbrett ausgegraben. Das scheint hinüber zu sein.



vor 17 Stunden schrieb Mondial 8 Mattes:

Leider ist am Warnblinker Schalter kein Strom, obwohl vom Sicherungskasten aus Strom anliegt.





das kann so auch gar nicht funktionieren ?



Blinker und Warnblinkschalter hängen am gleichen Relais (= Blinker-/flasher relay)





Funktionsprüfung :


 wenn der switch auf "on" steht, geht der Strom über den Warnblinkschalter direkt zu den Blinkern
 wenn der switch auf "off" steht, geht der Strom über den Warnblinkschalter erst zum Blinkerhebel

falls also die Warnblinkanlage funktioniert aber die Blinker nicht, fliesst der Strom entweder nicht von der Sicherung (1 ?) zum Warnblinkschalter (evtl. gelb-schwarzes Kabel ?) oder nicht vom Blinker-/flasher-Relais zum Blinkerhebel (evtl. schwarz-weisses Kabel ?)



in Deinem Falle deutet vieles auf das Relais hin wie Du ja selbst schon vermutest -

zusätzlich kann aber auch noch der Warnblinkschalter defekt sein


mit einer Prüflampe kannst Du feststellen bis wohin Du noch Strom hast
viel Spaß dabei &



Gruß von der (völlig eingeschneiten) Alm

Michael




bearbeitet von me308
  • Gefällt mir 1
  • Wow 2
Mondial 8 Mattes
Geschrieben

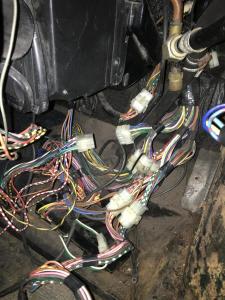

Vielen Dank! Habe das Problem gefunden. Zum einen ist das Relais tatsächlich Schrott aber das ist einfach. Das größere Problem ist, dass der Kabelstrang von Warnblinker und Klimaanlage hinter dem Beifahrer Fußraum ins leere geht. Dort hat jemand Teile der Klima ausgebaut und vermutlich den weiterführenden Kabelstrang gleich mit. Das Klimasteuergerät ist aber noch da und angeschlossen.... Auf dem Foto siehst Du die zwei großen Stecker in der Luft hängen, von links der Klima/Warnblinker, von rechts oben vermutlich die Anschlüsse u.a. zu dem Blinkerrelais und den Blinkern selbst. Aber was genau fehlt??


Mondial 8 Mattes
Geschrieben

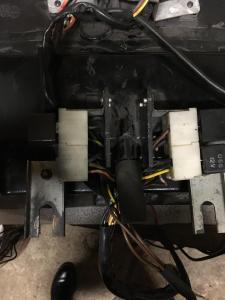

Does anyone know which relais is missing here at the bottom of my heater (Mondial 8 ) ? Two of the wires go to the blower.


Mondial 8 Mattes
Geschrieben

Des Rätsels Lösung war ein langer Weg: offenbar hatte mein 8er mal einen Schwelbrand im Bereich der Heizung. Danach wurde ein Kabelbaum, Heizung und Instrumente vom Nachfolger QV verbaut. Passte natürlich vorne und hinten nicht, da beim QV die Heizung vom Mitteltunnel angesteuert wird und beim 8er am Armaturenbrett. Deshalb hat man wild Kabel abgezwickt und neu verdrahtet, die Heizung stillgelegt und Klimakompressor ausgebaut. Gottseidank habe ich ein Schlachtauto gefunden und die richtigen Teile inklusive der korrekten Instrumente bekommen. Mit dem Auto bin ich richtig gef... worden - aber ich baue ihn gerade wieder zusammen und er wird richtig gut. Definitiv nichts für Memmen 😃👍 Ente gut alles gut!
