Diablo Kühlwasserkreislauf Thermostat Wasserpumpe


Empfohlene Beiträge

Hallo,

habe wieder was zum Knobeln bei Diablo 1992

Hatte vor einigen Wochen erstmals seit Jahren eine Kühlwassertemperatur knapp über 100°C bei geringer Umgebungstemperatur. Bei meinem nicht normal.



Zuhause Auto aus und gleich wieder Zündung an, da ich die Lüfter im Verdacht hatte. Tatsächlich lief der rechte nicht. Dann im Relaiskasten im Motorraum das Relais von Lüfter rechts und links über Kreuz getauscht. Zündung an und beide liefen. Bei meinem schalten immer beide gleichzeitig ein. "Alles klar" dachte ich. Es waren wohl die äußeren Kontakte eines Relais. Trotzdem habe ich beide Relais erneuert.



Bei einer anderen Fahrt dann aber wieder. Diesmal genauer drauf geachtet. Nach Belastung und dann wieder Leerlauf oder geringe Drehzahl steigt verzögert nur die Kühlwassertemperatur langsam an, aber eben über 100°C. Wenn ich dann auch ohne eingelegten Gang etwas Gas gebe, dann geht die Temperatur rasch runter. Das ist jetzt dauern nachvollziehbar so. Ich habe unterwegs immer mal wieder nach den Lüftern geschaut, beide liefen.



Das Erhöhen der Drehzahl erhöht eigentlich ja nur die Förderleistung der Wasserpumpe. Evtl. ist hier ein Problem. Oder es wird dadurch ein defektes Thermostat aufgedrückt.



Das Thermostat macht wie seit Jahren etwa nach der gleichen Wegstrecke bei ca. 85°C auf. Temperatur fällt dann auf/unter 80°C und pendelt sich ein. Im kalten Zustand also wohl normal geschlossen. Ob es ganz aufmacht ist nicht ganz sicher.



Die Lamborghini-Artikelnummern

lt. Eurospares für Diablo 1992 : 001731206

Dies wurde wohl ersetzt durch das vom 6.0: 0017006576



Offensichtlich für (fast) alle Diablos das gleiche Thermostat.



Für einen Test möchte ich nicht viele Hundert Euro ausgeben. Kennt jemand für irgendeinen Diablo eine Thermostat-Hersteller/Zulieferer-Artikelnummer ?



Alle alten Beiträge habe ich gelesen, aber nichts gefunden.



Noch eine Info: Diablo 1992 hat automatische Entlüftung. Die Leitungen zum Überlaufbehälter sind nicht verstopft.



Gruß

Paul

Jetzt registrieren, um Themenwerbung zu deaktivieren »
  • Antworten 73
  • Erstellt
  • Letzte Antwort

Aktivste Mitglieder

  • paul01

    46

  • gtajunior

    5

  • Mr.lambo

    4

  • Schoppe

    4

Aktivste Mitglieder

  • paul01

    paul01 46 Beiträge

  • gtajunior

    gtajunior 5 Beiträge

  • Mr.lambo

    Mr.lambo 4 Beiträge

  • Schoppe

    Schoppe 4 Beiträge

Beste Beiträge

Schoppe

Haha, Paul. Danke dir . Sehr gut, das habe ich bisher intuitiv so gemacht!

Hallo,

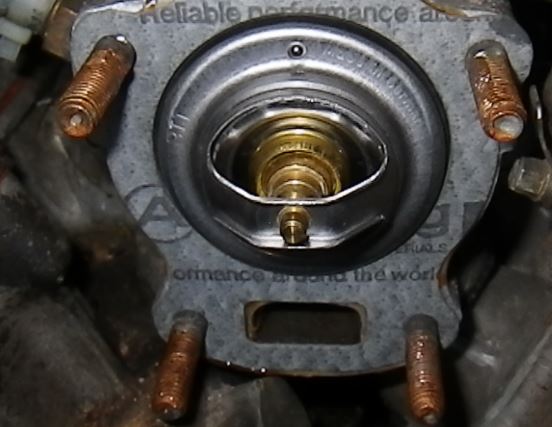

Jetzt habe ich mal mit dem Thermostat begonnen. Der Ausbau war problematisch wegen des extrem haftenden Thermostatgehäuses. Genaugenommen dessen Dichtung. Ein wenig rütteln hat da nicht gereicht.

Auffällig war erstmal nur die Gummidichtung des Thermostats, die sich beim Abziehen des Thermostatgehäuses in viele Teile zerlegt hat. Diese Dichtung ist eigentlich wie ein O-Ring, nur mit rechteckigem Querschnitt. Seltsam war für mich, dass diese Dichtung nicht an allen Seiten an Metall stößt, sondern tatsächlich auf einer Seite an die Thermostatgehäusedichtung. So etwas habe ich noch nie gesehen: Dichtung auf Dichtung.


Das Thermostat ist tatsächlich von Behr. Aber außer "Behr Thomson" keine weiteren Angaben drauf.

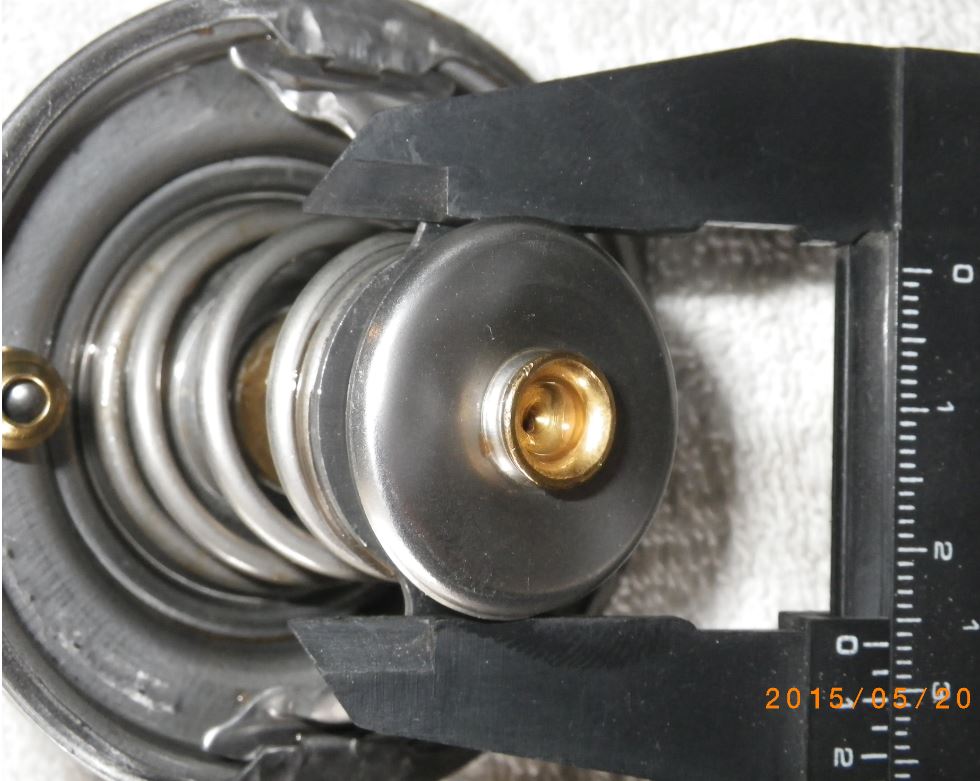

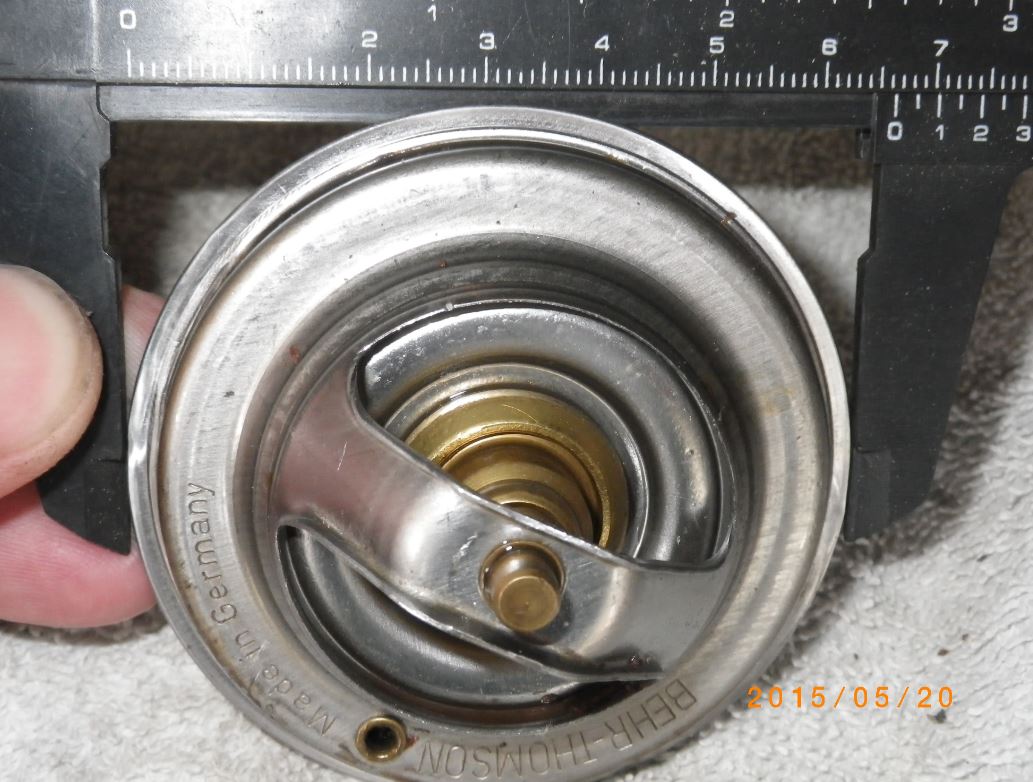

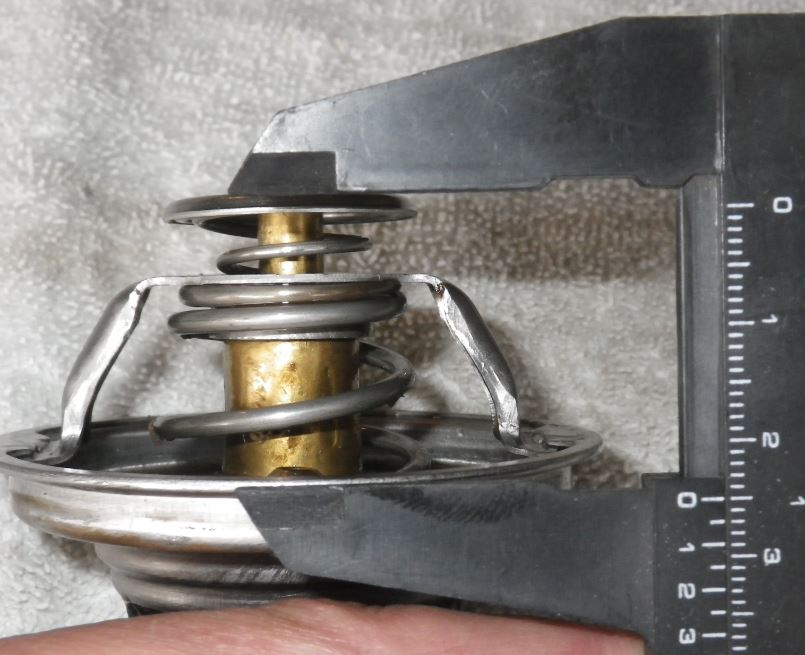

Es hat einen auffällig kleinen Teller von 27mm


Optisch ist das Thermostat wie neu. Ich werde es jetzt mal testen.

Gruß

Paul




Hast du einen guten KFZ - Großhandel in der Nähe?

Dann DA hin, einen der Alten (Meister) greifen,

das Teil auf den Tresen legen,

und NICHT sagen woher der stammt.

Mit etwas Glück sagt er so etwas wie:

"Ah, alter Golf GTI, Serie I, gell!"

(Mit der Strategie hab ich bei diversen alten, exotischeren KFZ eine Erfolgsquote von ca. 50%)

CountachQV

Bei den alten Diablos fehlen ein paar Entlüftungsleitungen welche die späteren hatten, die Symptome kommen mir bekannt vor. Auf der anderen Seite ist es so dass die Ventilatoren wirklich erst bei einer hohen Temperatur am Motor anspringen, weil die Temperatur am Motor wird beim Thermostat gemessen, die einschalttemperatur der Ventilatoren aber am Kühler.

D.h. wenn der Kühler gerade mal 88Grad hat (einschalttemperatur) dann hat der Motor schon lockere 100 Grad am Ausgang zum Thermostat, von dem her nicht abnormal.

Hallo Raymond,

sicher alles richtig. Bei mir hat sich aber das Verhalten geändert, vor einigen Wochen war das also noch anders. Es gab keinen deutlich verzögerten und langsamen Temperaturanstieg, nachdem die Belastung (2. oder 3. Gang und weniger als 1km) vorbei ist.

Gruß

Paul

Hallo,

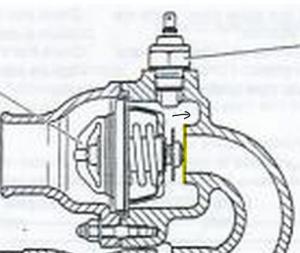

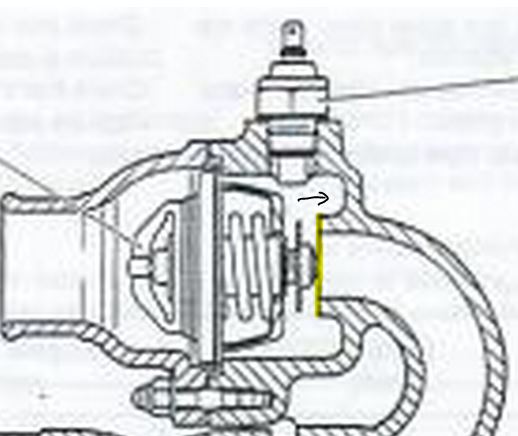

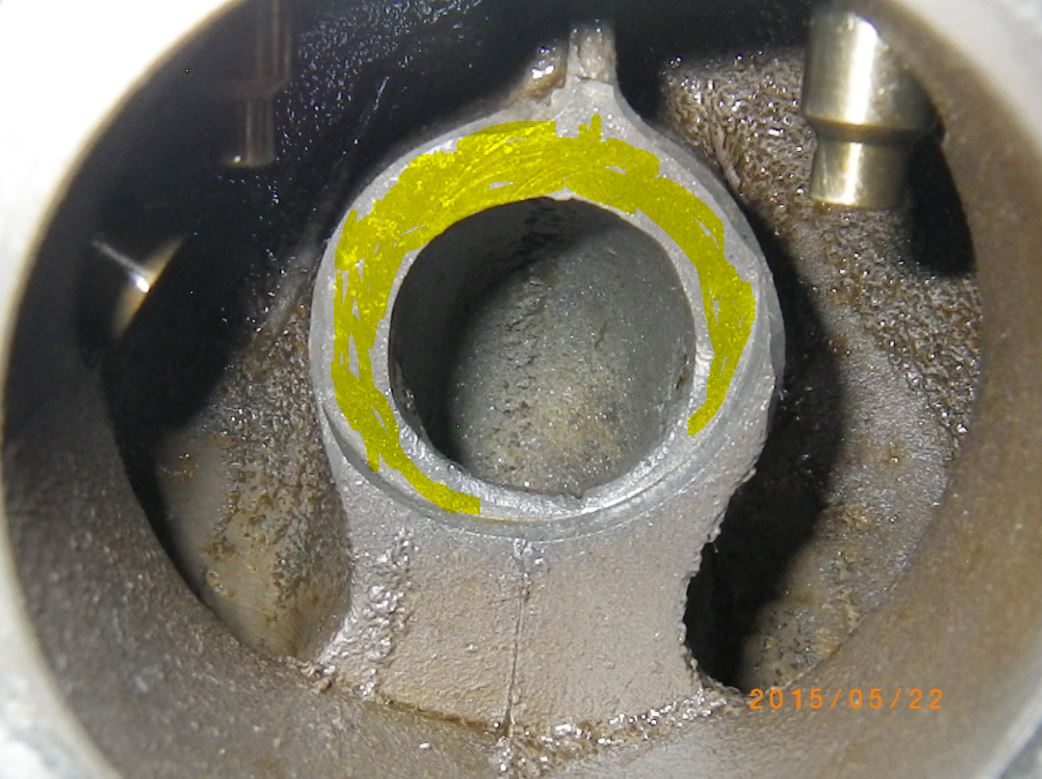

hier die Zeichnung mit der gelben Anlagefläche des 27mm Tellers.


Man sieht, dass die wirkliche Ausfräsung des Al-Gussteils unglücklich ist. Besser wäre wie in der technischen Zeichnung eben abfräsen und dann kann man beliebig großen Teller nehmen.

So ist in meinem Fall gerade noch so ein Schließen möglich.

Da das aber schon immer so ist bei meinem, kann da auch nicht das Problem liegen.

Gruß

Paul


Hallo Kai360,

so einen Laden kenne ich hier nicht, höchstens eine Firma "Stahlgruber". Aber ähnliches Aussehen ist riskant. Bin gerade an Recherche und schreibe das evtl. noch heute hier rein.

Gruß

Paul

...Es gab keinen deutlich verzögerten und langsamen Temperaturanstieg, nachdem die Belastung ... vorbei ist.

in Grenzen steigt die Temperatur natürlich an sobald das Fahrzeug langsamer wird, steht bzw. nur im Leerlauf läuft da das Kühlmittel nicht mehr so schnell umläuft - es kann sogar sein, dass die Lüfter erst nach dem Abstellen des Motors anlaufen da erst durch diesen Anstieg die Auslösetemperatur des Thermoschalters erreicht wird

sollte sich das Thermostat bei der Prüfung (am besten im Kochtopf :wink:) als funktionsfähig erweisen ... immer auch mal an den Deckel des Kühlmittel-Ausgleichsbehälters denken ? wieviel bar sollte der denn halten ...0.9, 1.0, 1.1 ?

wenn da die Dichtung versagt, entweicht der Druck ... teils langsam,

und der Siedepunkt des Kühlmittels steigt (bzw. damit die Temperatur)

in Fahrt merkt man das anfänglich nicht da zum einen die Lüfter frühzeitig einschalten, zum anderen die Heizung evtl. an ist

nur so eine Idee :wink:

Gruß aus MUC

Michael

Hallo,

habe das Thermostat getestet mit heiser Luft, da ich auch über die 100°C gehen wollte. Keine Besonderheiten. Auch beim Abkühlen deutlich unter 80°C sauber zu.

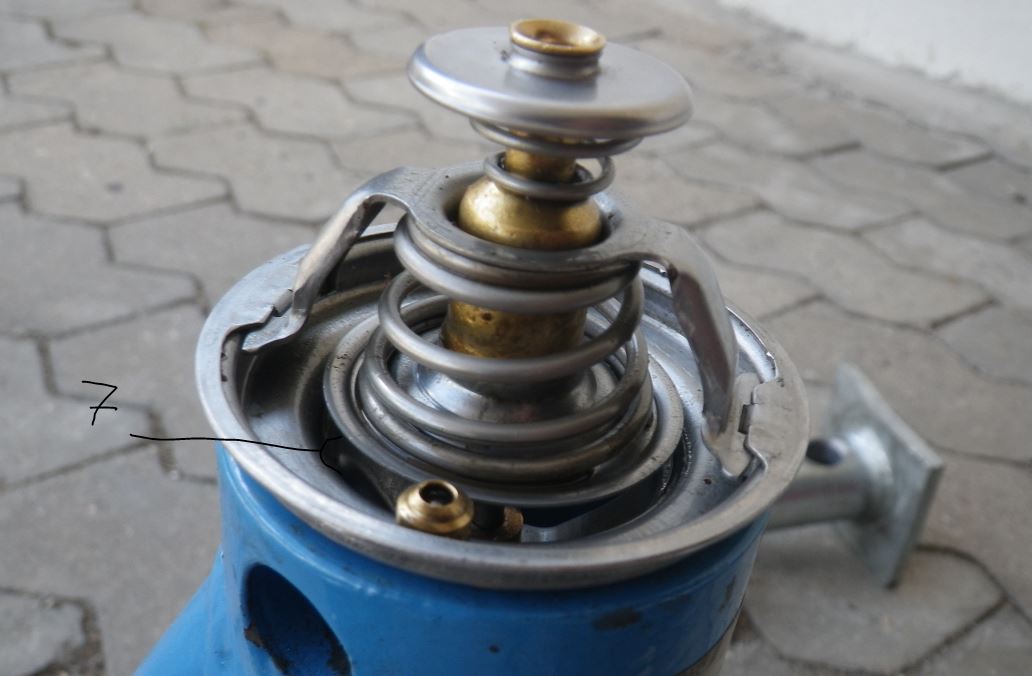

Er öffnet ca. 7mm, also nicht nur einen Spalt.


Schade. Ein kaputtes Thermostat wäre jetzt das Einfachste gewesen.

Kennt jemand die Nenn-Öffnungstemperatur ?

Michael,

der Deckel des Ausgleichsbehälters ist ok. Wohl 1,2bar , da "120" draufsteht.

Die Heizung war nur für Entlüftungsversuche an als erste Maßnahme.

Gruß

Paul

1.die technische zeichnung ist entweder eine draufsicht oder falsch !

ein solches thermostat mit "schnüffelventil" war damals an meinem

5 zylinder(Audi) auch verbaut und als ersatz gabs original eins ohne

dieses ventil welches in 12-Uhr -Position eingebaut sein muss um

das kühlsystem zu entlüften.

zumindest bei meinem motor haste ums verrecken die luftblasen

hinterm thermostat nicht rausbekommen,weswegen ich schon seit

locker über 20 jahren einfach ne 2mm bohrung statt dem schnüffelventil

anbringe und seitdem beim thermostatwechsel keine probleme mehr

habe.:-))!

auch nicht bei stinknormal-befüllung...heut-zutage wird ja mittels unterdruck

die fertige mischung aus nem kanister ins system gesaugt,da könnte es auch

so gehen...

die kleine bohrung merkt man mbm nicht messbar im warmlaufverhalten :wink:

2.meist ist ja einbaureihenfolge :

thermostat,o-ring,deckel der auf o-ring drückt

hier : statt o-ring ein dichtring 4,5mm in U-profil

3.das ist ein behr-thomsen-italien teil (Behr-Thermot-Tronic-Italia)

in D hat die vertretung behr-mahle bzw.behr-hella

>Katalog<...seite 107 >> = B.476.74

auf der >italienischen Seite< finden sich dann auch die maße dazu

wenn man nach eingabe der codice catalogo = B.476.74 eingibt und dann

rechts oben auf "Dettaglio" (weltkugel) klickt :wink:

jetzt kannste natürlich den ganzen >Catalogo< nach was passendem durchsuchen...ohne schnüffelventil wirds sicher billiger die teilenummer findet sich leider nur bei den diablos und sind dementsprechend teuer :cry:

oder halt wirklich zu nem alteingesessenen teilehökerer...die können manches noch nach abmessungen und technischen daten in so alten,aus holz gemachten katalogen

rausfinden oder haben ansprechpartner beim lieferanten die helfen können :wink:

ps.mich wundert ja dass dazu auf die schnelle keine "parts comparison"

liste im netz zu finden ist...

Hallo Tom,

langsam, laaangsam. Die technische Zeichnung ist ein Seitenschnitt, sie ist ok.

Die Bohrung hat nichts mit Entlüftung zu tun. Die Entlüftung kannst du auf keinem der Bilder sehen. Diese ist im Thermostatgehäuse oben und führt zum Ausgleichsbehälter.

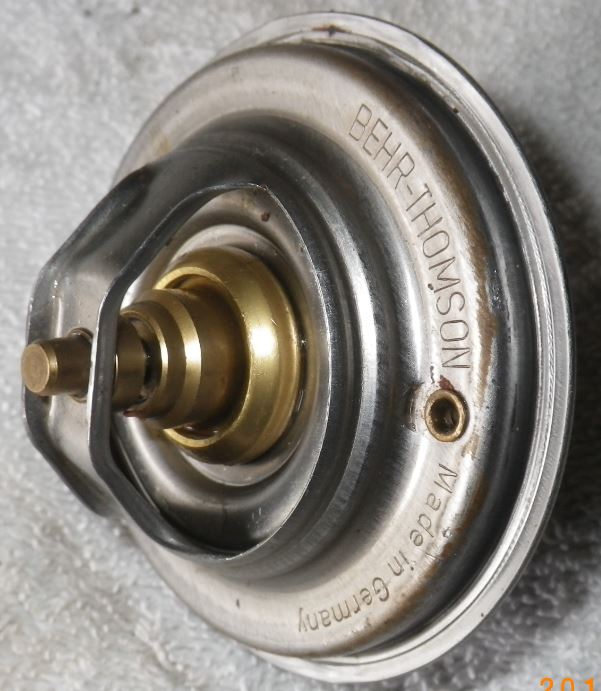

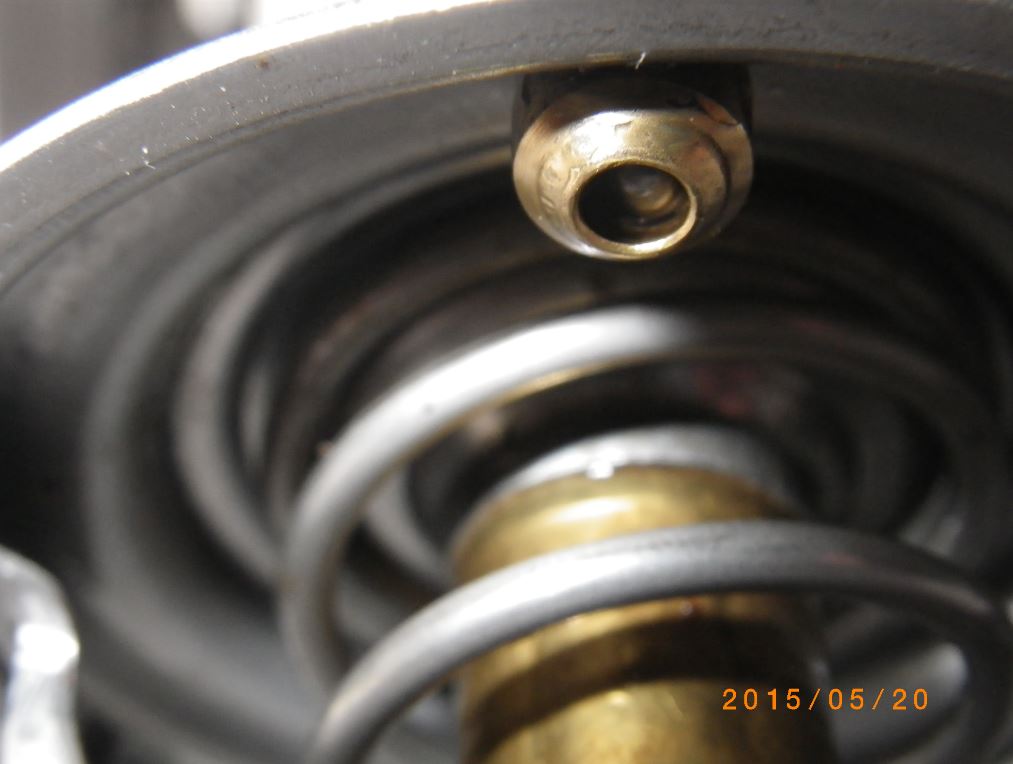

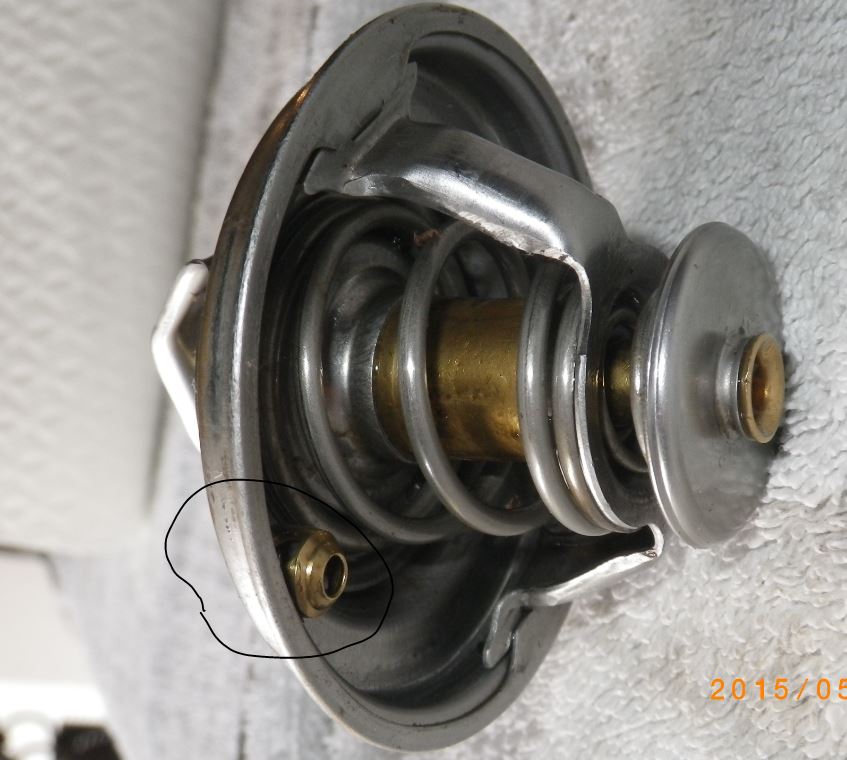

Das hier ist die Bohrung mit Wanderkugel im Thermostat bei 12 Uhr.


Mit der Einbaureihenfolge liegst du 100% richtig. Deshalb wundert ja, daß die Gehäusedichtung auf der Thermostatdichtung liegt.

Mit der Behr-Teilenummer liegst du ganz gut. Wie gesagt, evtl. bringe ich die Recherche noch heute hier rein.

Gruß

Paul

die kugel soll ermöglichen dass luftblasen sich nicht hinterm

thermostat festsetzen können.die originalen neuteile für meinen

damaligen passat hatten diese kugel nicht mehr...und zumindest

bei meinem motor wars nicht möglich die luft rauszubekommen

ohne zu tricksen (z.b. bei losem thermostat den motor befüllen

und dann,nach anziehen,den rest...seit ich ne einfache kleine

bohrung gesetzt hatte wars kein problem mehr:-))!

zwei nummern hab ich noch gefunden (werden von nipparts angegeben) :

Calorstat TH6034.74 ..wird für nen zwanni auf amazon angeboten,leider keine

abmessungen und vorrat

und

ERA 305105

koch das teil langsam...meist fängts bei knapp über 50° an zu öffnen

zum einen weiss ich nicht wie das teil auf heissluft reagiert und zum anderen

fehlt im ausgebauten zustand der gegendruck des kleinen tellers ...

so etwa nach 10 jahren sind die allermeisten thermostate eh am ende

Hallo,

hier das Ergebnis der Recherche.

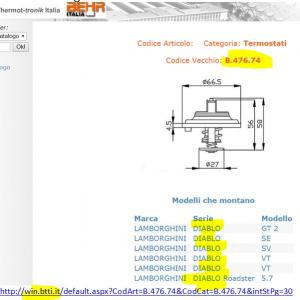

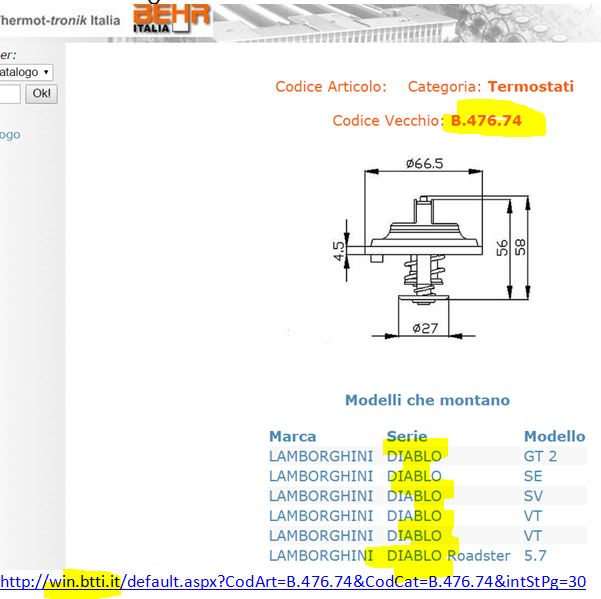

Im Zusammenhang mit Behr und Diablo habe ich das hier gefunden:

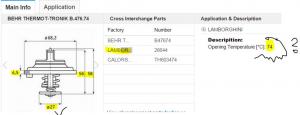

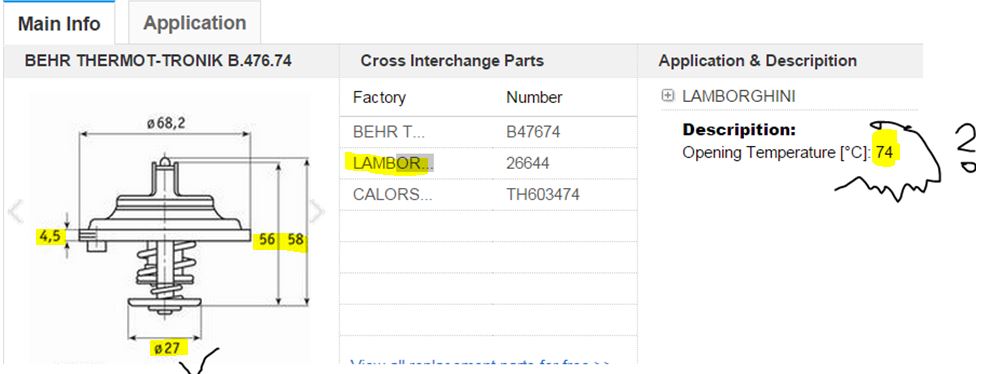

Dann aber unter der Nummer auch die Angabe mit den nur 74°C, die bereits in der Teilenummer steckt:

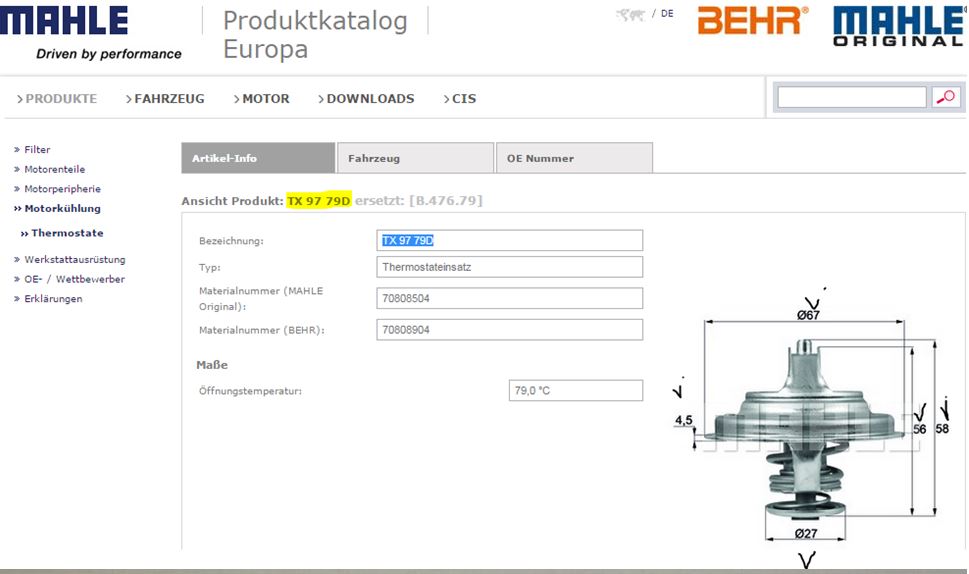

Und schließlich eines mit 79°C, das von den Abmessungen sicherlich passt.


Das ist meines Erachtens das am Ähnlichsten. Ich habe es heute morgen bestellt (30,- EUR), auch wenn ich evtl. nur die Dichtung nehme.

Bei den Amis wurde in einem Forum folgende Aussage gemacht:

"NAPA Thermostat #148. Made for BMWs and other European cars. Opens at the exact temperature spec as the Diablo SV (80 Celcius). About 1/16th of an inch wider, but still plenty of clearance for the rubber gasket. Drilled my own bleeder hole. And cut my own gasket."

... naja

Weiterhin habe ich auch FKM-O-Ringe als Alternative zum Rechteckquerschnitt heute geliefert bekommen:

O-Ring 59,00 x 4,00 mm FPM75

O-Ring 58,74 x 3,53 mm FPM75

Einen normalen NBR-O-Ring mit 3,53 habe ich gestern mal eingebaut. Er ist bereits ausreichend, damit der Thermostat festklemmt. Ausreichend dicht werden beide sein.

Gruß

Paul

Hallo Tom,

unsere Beiträge haben sich wohl überschnitten gestern. Danke für deine Recherche. Habe also bereits den 79°C von Behr geordert.

Es geht mir insgesamt nicht darum, einen preiswerten Ersatz zu finden. Zumindest nicht bei einem Bauteil, das selten gebraucht wird. Wenn das Thermostat sicher kaputt ist, dann darf es auch ein Originales sein (350,- ... 470,- EUR). Es ist aber offensichtlich nicht kaputt.

Gruß

Paul

Hab auch noch eine Geschichte zum Thema...Hilft wahrscheinlich nicht bei Deinem Problem ist aber interessant...

Bei meinem Countach wahren dir Öffnungszeiten 85º und 79º.... Die Lüfter liefen an und stellten nicht mehr ab. Wassertemperatur stieg auf 100º.

Habe dann umgestellt auf 80ºund 74º und siehe da es funktionierte einwandfrei. Lüfter an....Lüfter aus...Lüfter an Lüfter aus...etc. Wassertemperatur 85º-90º.... auch im Hochsommer...

Hallo Mr.lambo,

Du meinst mit 85º und 79º (80ºund 74º) die Ein- und Ausschalttemperatur am Thermoschalter am Kühler für die Lüfter, oder ?

Gruß

Paul

Hallo,

das Thermostat ist heute noch nicht geliefert worden. Da ich zumindest die Dichtung nehmen möchte, kann ich nicht weiter machen.

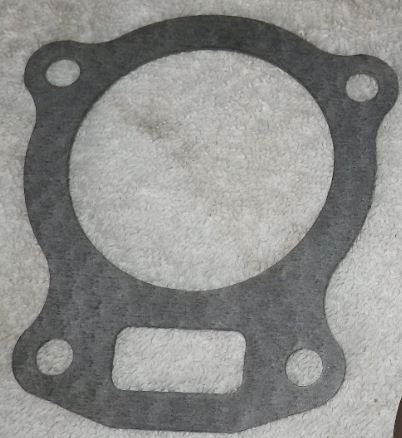

Die Original-Lamborghini-Dichtung 001732808 des Gehäuses ist gestern bereits geliefert worden. Lieferzeit nur 1 Tag ratzfatz (Autohaus E. nahe Landau).


Gruß

Paul

Hallo Mr.lambo,

Du meinst mit 85º und 79º (80ºund 74º) die Ein- und Ausschalttemperatur am Thermoschalter am Kühler für die Lüfter, oder ?

Gruß

Paul

Ja genau....

Hallo Mr.lambo,

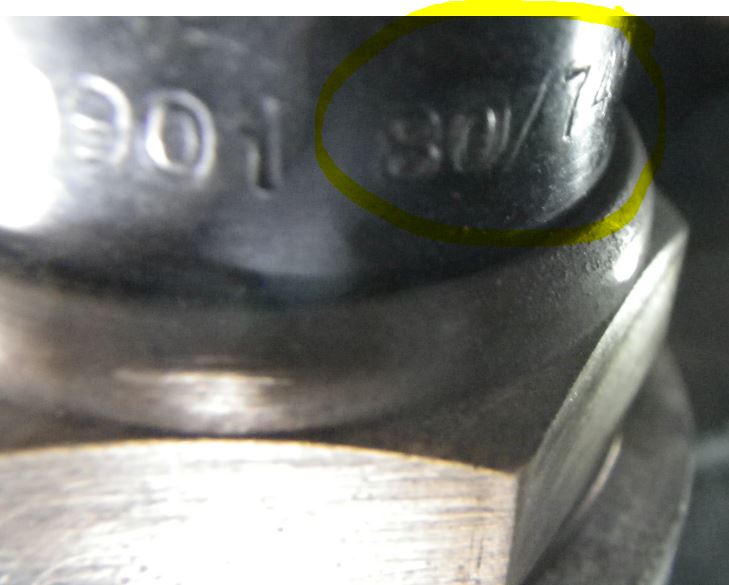

Den 80ºC/74ºC Thermoschalter für die Lüfter habe ich auch drin, aber schon immer. Der ist sicherlich richtig.post-82876-14435453826282_thumb.jpg

Kennt jemand vom Thermostat die Öffnungstemperatur ?

Gruß

Paul

Hallo,

schade, dass keiner die Öffnungstemperatur kennt. Nur aus dem amerikanischen Forum wird einmal die 80°C genannt für einen SV. Geschätzt habe ich eher 85°C.

Bin nun am überlegen, ob ich bei passenden Abmessungen doch komplett das neue Thermostat einbaue.

Ganz daneben bin ich mit 79°C sicher auch nicht.

Gruß

Paul

Hallo,

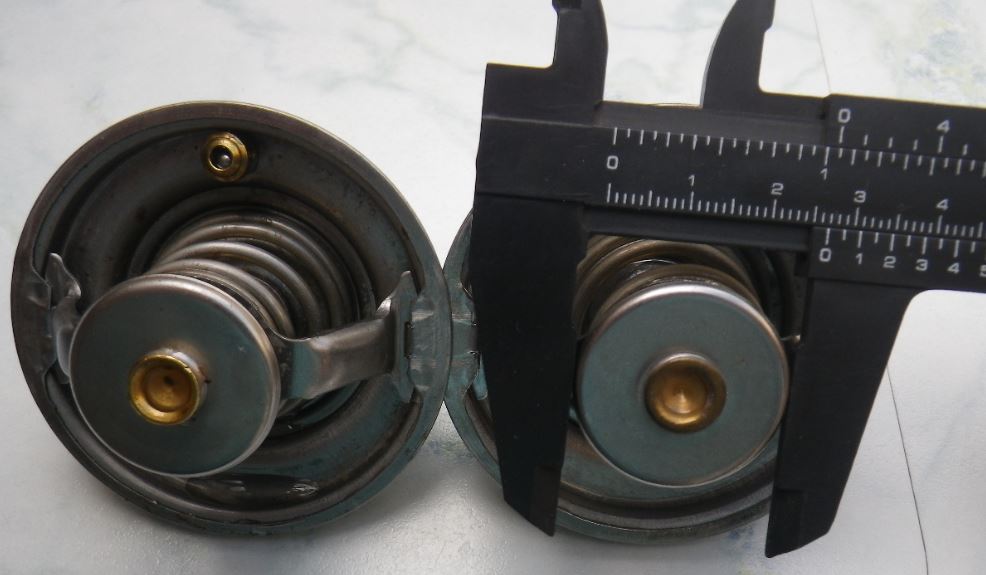

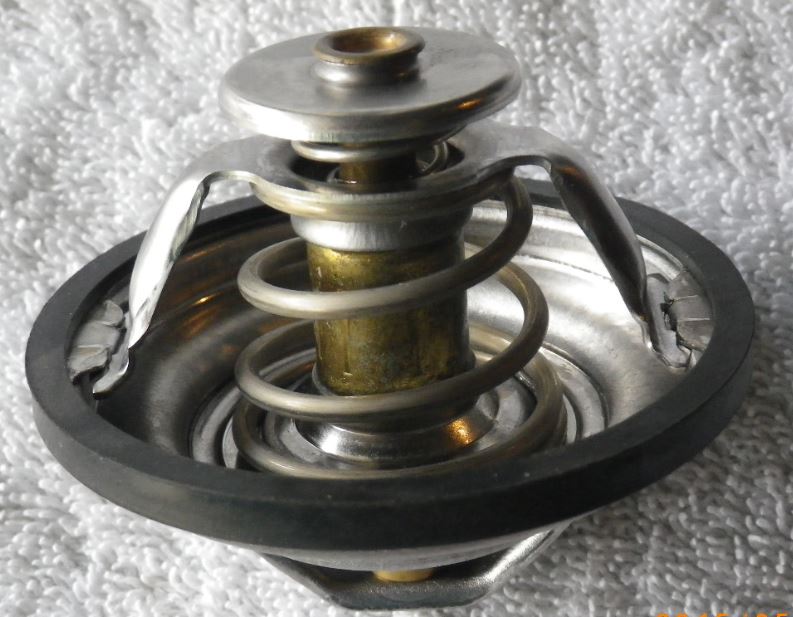

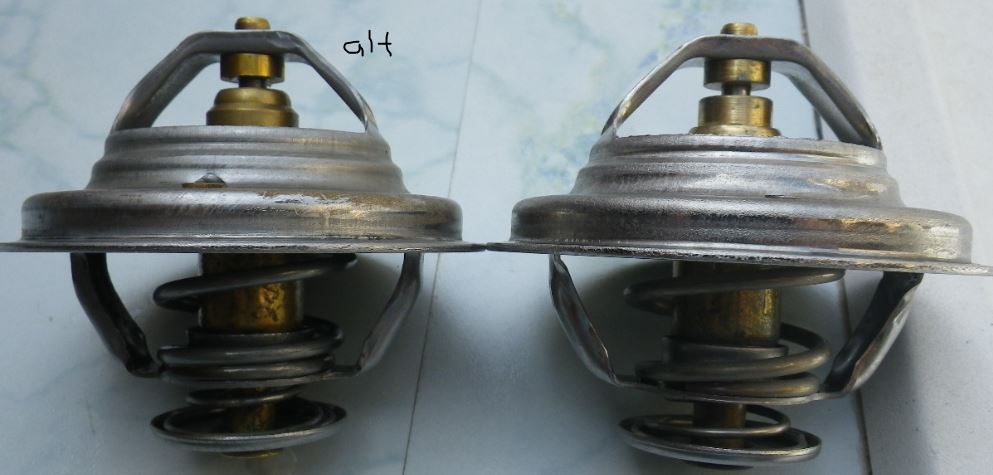

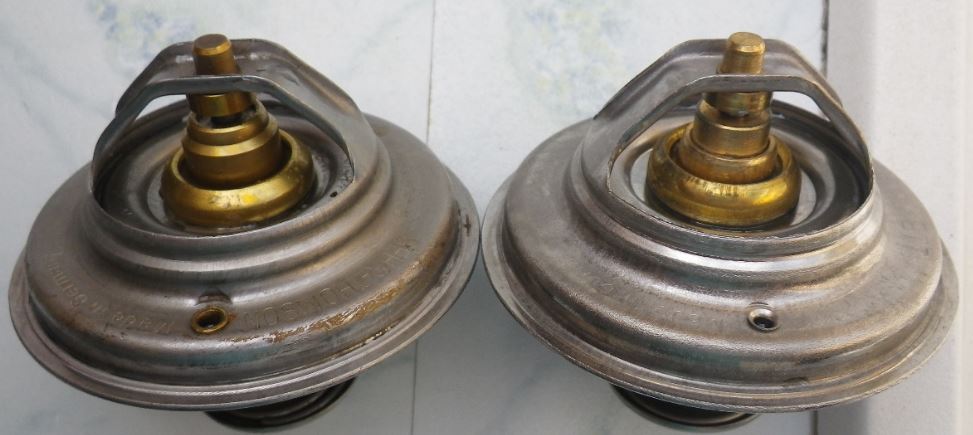

das Thermostat ist jetzt da. Geometrisch ist es tatsächlich gleich. Also nicht nur das Maß auf dem Bild.



Gekocht habe ich auch beide bereits zum Vergleich. Bilder nachher, da ich jetzt bereits das neue einbaue.

Gruß

Paul



Hallo,

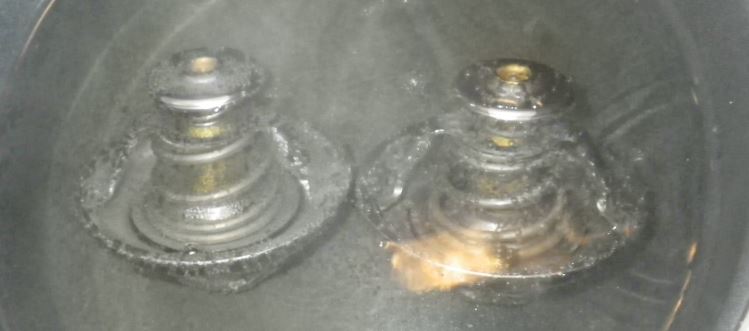

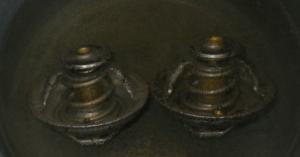

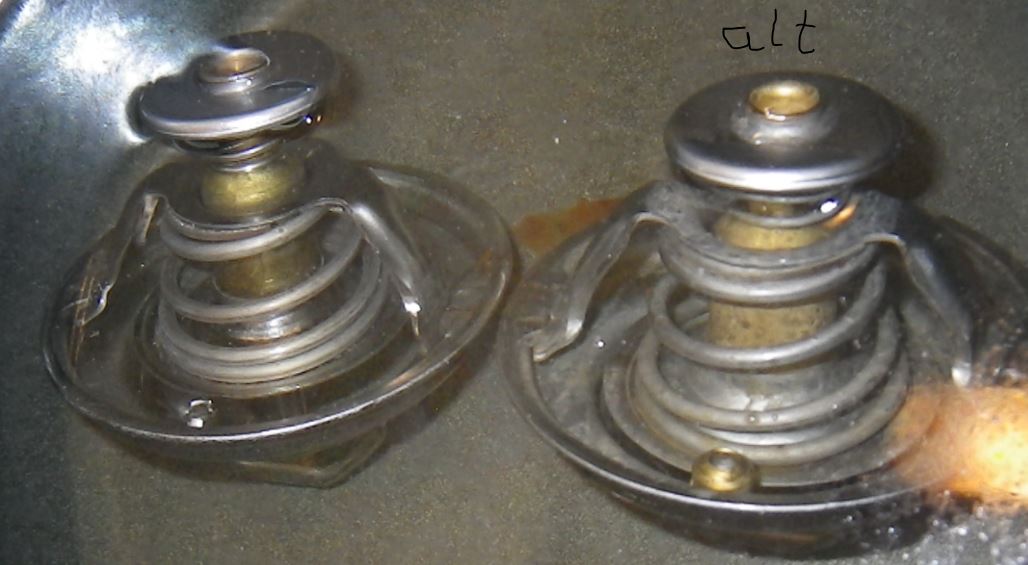

habe also die beiden Thermostate "gekocht". Das bisher verbaute und das neue verhalten sich unterschiedlich. Für mich kurios: Bei beiden geht es bei ca. 80°C los.


Das neue (79°C-Nenn-Öffnungstemperatur) macht dann rasch weiter auf. Das alte sehr langsam.

Bei gleicher Temperatur ist dann das neue grundsätzlich auch weiter auf.


Beim Fahren war mit dem alten Thermostat bei ca. 85°C an der Armaturen-Anzeige eine deutlichere Reaktion sichtbar. Es schien sich bei der Fahrt rascher zu öffnen, da die Temperatur rasch abfiel.

Gruß

Paul


Hallo,

nun habe ich tatsächlich das neue Thermostat eingebaut. Man sieht nochmals, daß die originale Lamborghinidichtung tatsächlich über der Thermostatdichtung liegt.


Ob das Thermostat drin bleibt, ist nicht sicher.

Habe mit Dichtmasse Curil (nicht Curil T) extrem wenig nur auf die Aluminiumdichtflächen aufgetragen. Keine Wurst, sondern nur wenige mm breit und mit Gummihandschuh flachgestrichen, also Höhe wenige Zehntel. An manchen Stellen gab es alte Kampfspuren und eine unruhige Stelle, die aussah wie eine Holzmaserung. Das habe ich mit 400er und 800er Schleifpapier nicht wegbekommen. Meist nehme ich das rote Dirko HT, aber das ist wohl bei Kühlmittelkontakt nicht optimal, geht aber besser wieder weg.

Gruß

Paul
