Diagnose: Uhr ohne Funktion

[Driver A.J. CO]

Hier eine kleine Hilfestellung, wenn die Uhr dunkel bleibt.

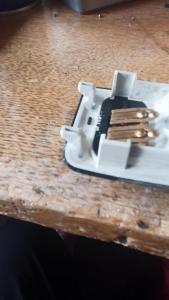

1. An der linken Seite der Innenleuchte die Leuchte heraushebeln.

2. Die wahrscheinlich altersschwache Glühlampe der Innenbeleuchtung gleich mit wechseln. 12 V, 5W Glassockel.





Das ist in der Bedienungsanleitung auch gut und richtig beschrieben.



3. Die zwei Schrauben, die die Verkleidung halte, mit einem 4mm Innensechskant herausschrauben.

4. Die beiden Kreuzschlitzschrauben lösen, die die Uhr in der Abdeckung halten.

5. Das Stromkabel an der Uhr lösen, dazu die Entriegelung am Stecker drücken!

6. Jetzt hat man die Uhr in der Hand und sieht auf der Rückseite eine Fassung. Das ist die Hintergrundbeleuchtung des Uhrendisplays. Das ist in 98% der Fälle die Uhrsache der dunklen Uhr. (Oder bei Opel des dunklen Km-Standes!)





7. Diese Fassung herausdrehen, 90 Grad.



8. Aus dieser Fassung lässt sich das eigentliche Leuchtmittel noch entnehmen.





Da ich das LED-Leuchtmittel nicht zur Hand hatte, habe ich eine spezielle Mercedes 12 V 0,4 W Instrumentenlampe genommen. Passt hervorragend und funktioniert.

Umbau in umgekehrter Reihenfolge!



[Anzeige eBay]

Hallo Driver A.J.,



kennst du schon Diagnose: Uhr ohne Funktion (Anzeige)? Dort ist vieles zu finden.



Ferrari 360 Ersatzteile (Anzeige) | Ferrari 360 Zubehör (Anzeige)

[Driver A.J. CO]

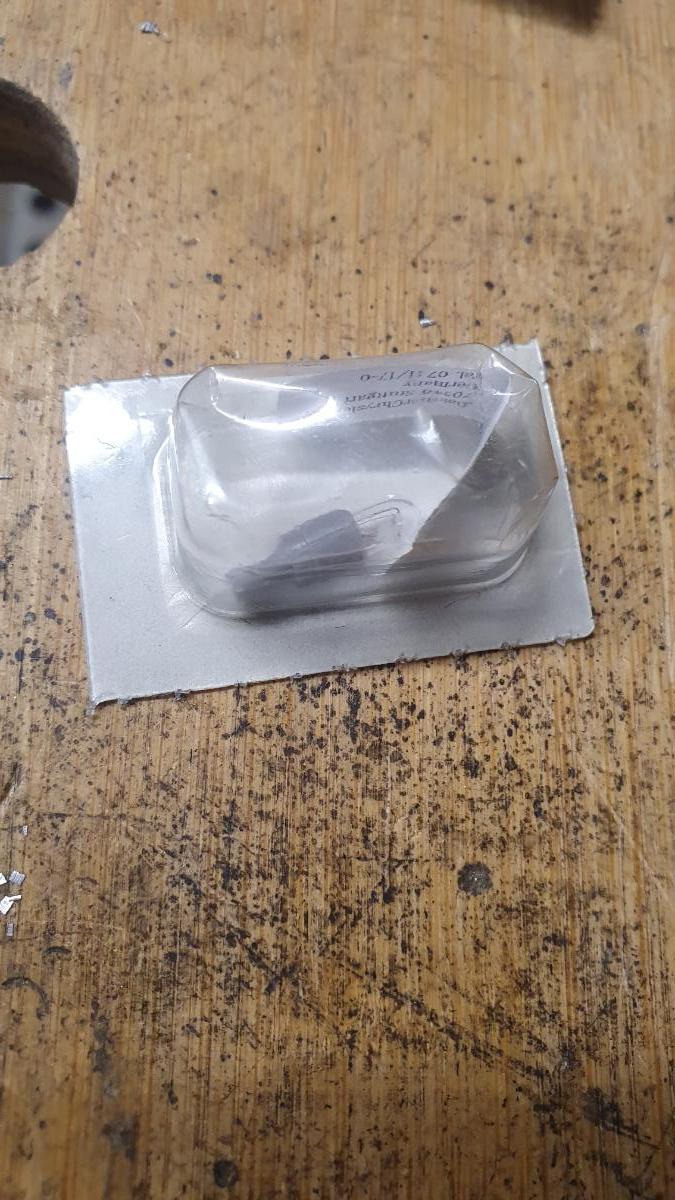

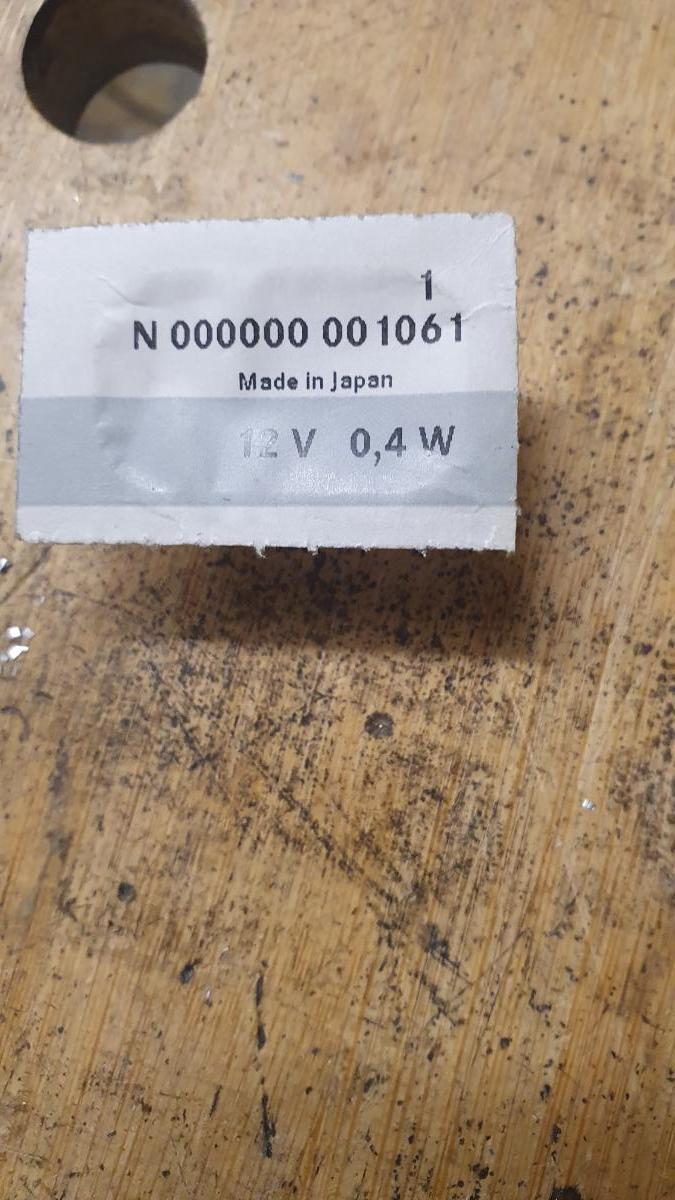

Hier nochmal Bilder der Mercedes-Lampe. Leider konnte ich den ersten Teil nicht mehr bearbeiten!







Beim heraushebeln der Innenleuchte aufpassen. An der rechten Seite sind zwei kleine Haken, die brechen gerne ab! Habe ich an meiner Leuchte gleich verstärkt!
