Explosionszeichnung von Stoßstange California F149

[Mauri57]

Hallo suche nach einer Explosionszeichnug von der Stoßstange hinten. Die difusor Blende hat sich gelöst und möchte wissen wie ich an die Schrauben komme die scheinbar im inneren liegen und nicht von außen zu befestigen sind. Danke für die Hilfe

Mauri

[Sarah-Timo CO]

Hallo und willkommen Mauri57,

stell' dich doch mal kurz vor bitte, gebe uns etwas Input und nehme dann vom Teller.



Mit zurücklehnenden Grüßen,

Sarah



[Mauri57]

Sorry

Ich heiße Mauri bin ende 40 und habe einen Ferrari California Baujahr 2013 mit dem ich in Marbella durch die Straßen fahre.


[Driver A.J. CO]

Hallo Mauri!



Herzlich willkommen bei CP!

Schau doch mal, ob dir das schon reicht:

https://www.eurospares.co.uk/Ferrari/California/California_(Europe)/PartDiagrams/0115/REAR_BUMPER

[Mauri57]

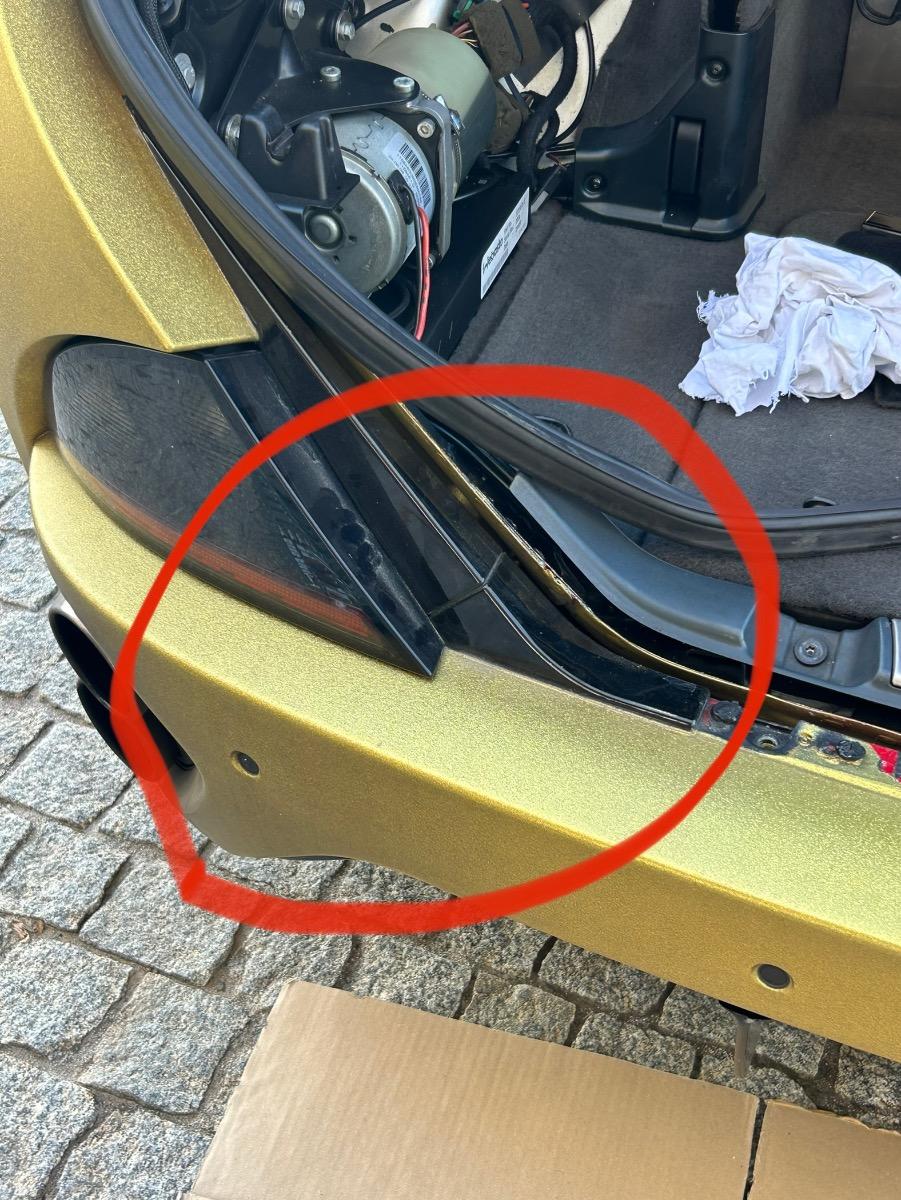

Vielen Dank das ist schon mal ein guter Anfang. Aber wie komme ich jetzt an das Teil dran? Muss die Stoßstange runter? Und die Rückleuchten?

[Driver A.J. CO]

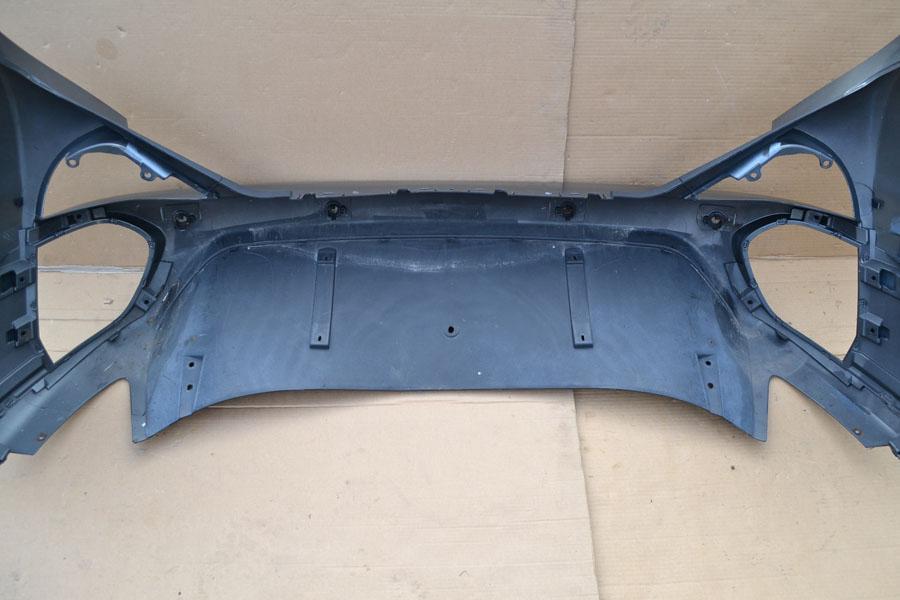

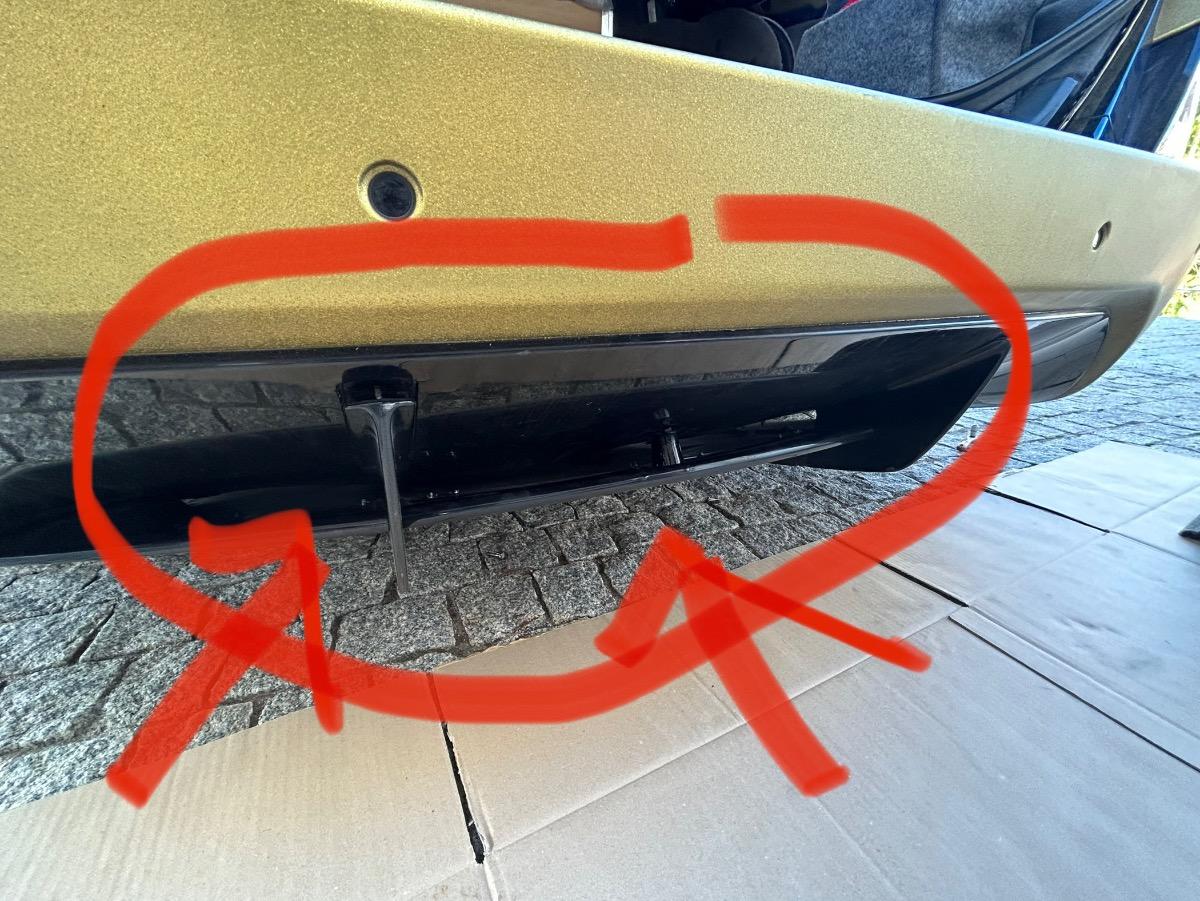

Kannst Du noch etwas aussagekräftigere Bilder einstellen? Auf deinem angemaltren Bild kann ich das Problem nicht erkennen. Wenn die Schrauben von innen sind, wird der Stoßfänger wohl runter müssen. Oder liegt das Problem eher hier:

https://www.eurospares.co.uk/Ferrari/California/California_(Europe)/PartDiagrams/0112/UNDERBODY_SHIELDS_AND_FLAT_UNDERTRAY_SECTIONS

[Mauri57]

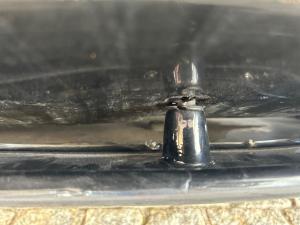

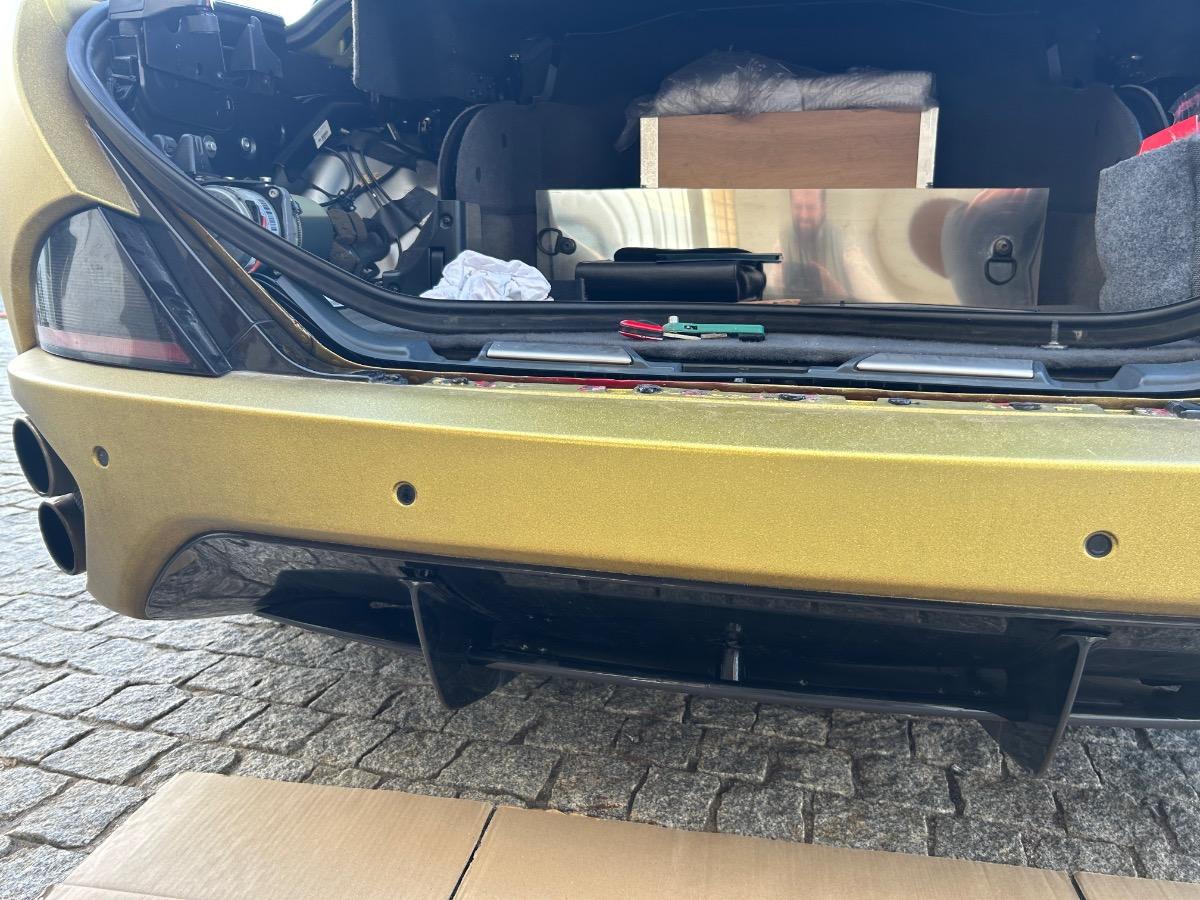

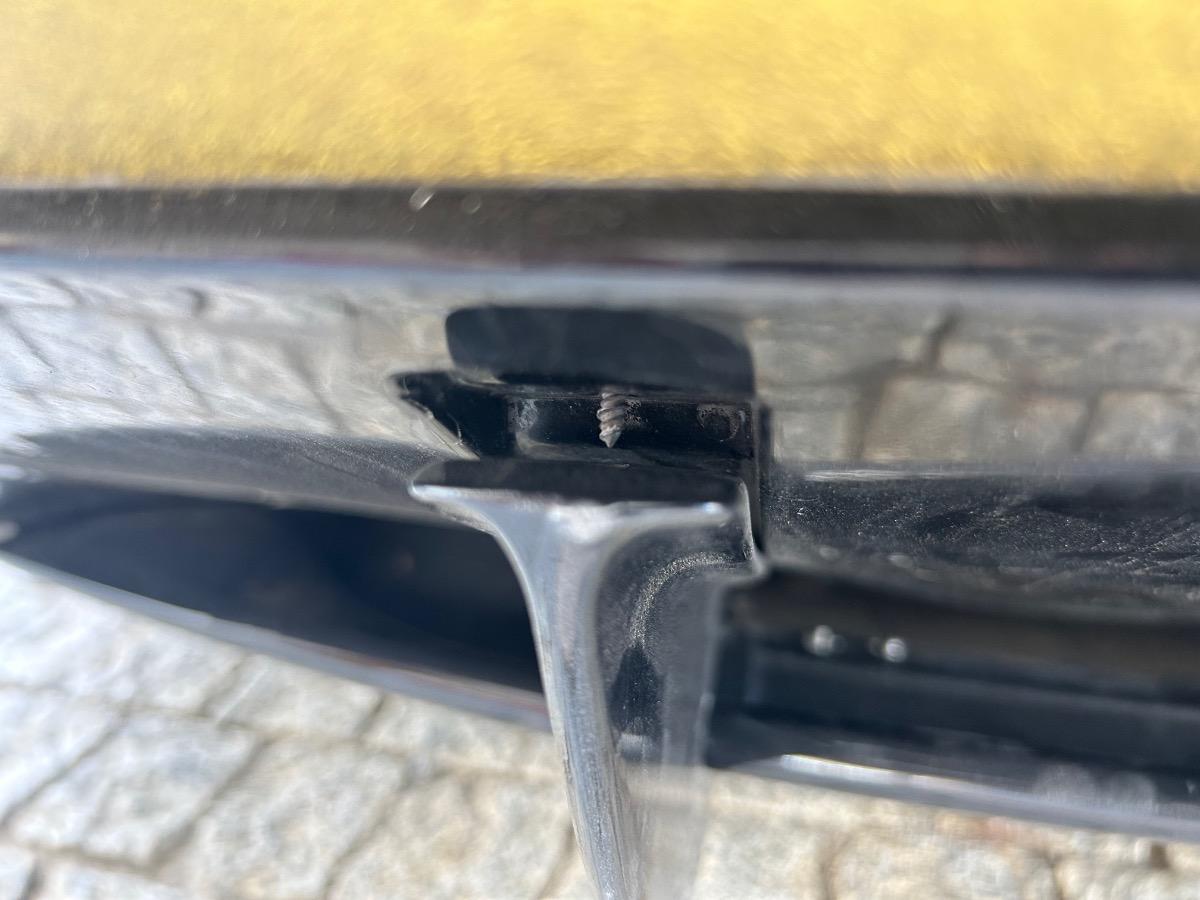

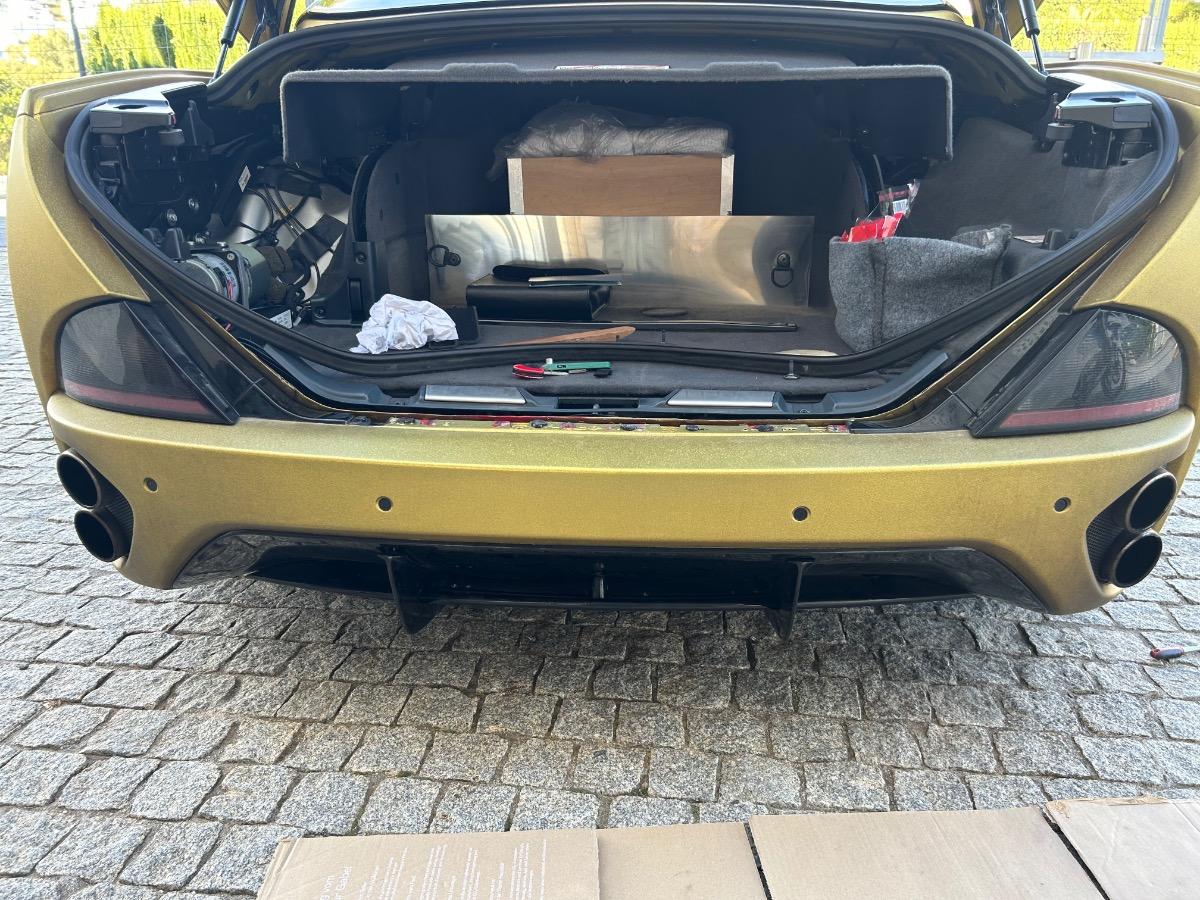

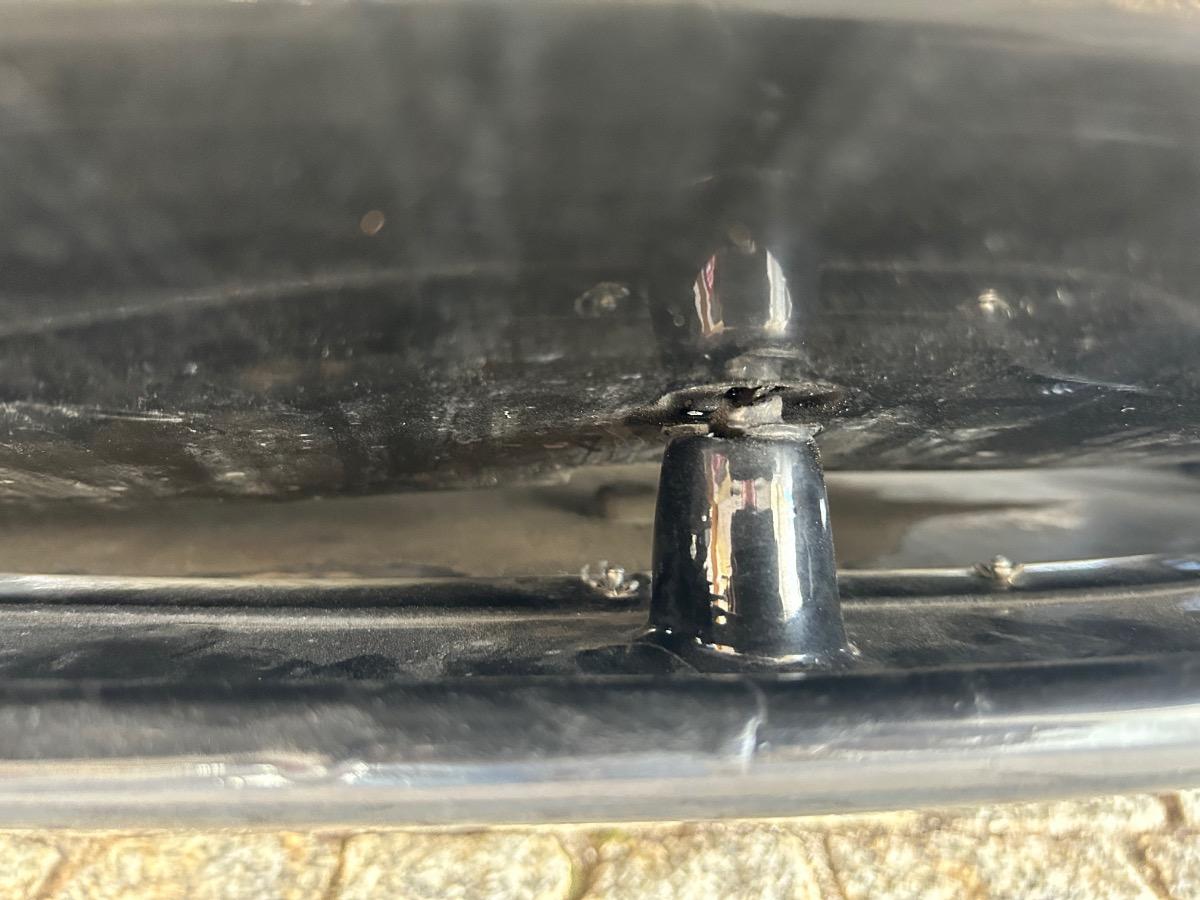

Also erstmal 1000 Dank für die mega schnelle Antwort. Ich hab nochmal ein paar Bilder gemacht. Der diffuser ist scheinbar von innen geschraubt und auf dem Bild ist zu sehen wie 1 Schraube bereits ausgebrochen ist. Die werde ich nicht mehr retten können aber irgendwie muss ich es ja befestigen. Womit ich nicht klarkomme ist ob die gesamte Stoßstange runter muss oder nur ein Teil? Sind noch mehr Schrauben unter den Rücklichtern?

[Driver A.J. CO]

Da ist ja eine Schraube, die von innen in die "Stütze" geschraubt wird ausgerissen. Das muss sowieso professionell instand gesetzt werden. Dafür muss eh alles runter. Das geht nicht auf die Schnelle.

Ich nehme an, rückwärts mit dem Diffusor irgendwo gegen gefahren?

[Daniel Düsentrieb CO]

ich würde erstmal den Unterbodendiffusor entfernen, also den hinteren Unterbodenschutz auf dem die beiden verlängerten Finnen sitzen. Die Abdeckung ist mit 12 Schrauben befestigt; ist eher eine Arbeit auf der Bühne.

Dann hast du ggf. eine Chance, die Schrauben von innen zu lösen.



Grüße

    Elmar
