348 Generator überholen, Regler tauschen


paul01

Empfohlene Beiträge

nene..das Handgerät hat einen Lautsprecher der bei Knopfdruck den klingelton hörbar macht den das kästchen in die Leitung schickt...du fährst dazu einfach mit der spitze der flexiblen "Antenne" am kabel entlang und z.b. bei Spannungsabfall wird der ton an der betreffenden stelle deutlich leiser oder hinter unterbrechungen ist er regelrecht weg.man kann so auch ohne grosse Demontage Leitungen unter Teppichen etc. verfolgen..ist ein Spielzeug,aber wo ich es bisher getestet habe funktioniert es bestens...wäre halt nicht schlecht zu wissen ob sowas auch funktioniert wenn da regelrecht Wicklungen in mehreren lagen und Phasen über und hintereinander liegen

  • Gefällt mir 1
Jetzt registrieren, um Themenwerbung zu deaktivieren »
vor 9 Stunden schrieb planktom:

ich frage mich gerade ob der schaden durch das öl hervorgerufen wurde...

...als mir vor 10 Jahren der Anschluß der Ankerwicklung von der Welle abflog, hatte die Lima auch vorher reichlich Öl abbekommen (in der linken Ventildeckeldichtung fehlte ein Stück), noch deutlich mehr als hier. Ich hatte mich damals gefragt, ob das Öl evtl. die Vergussmasse aufgeweicht haben könnte und so den Schaden verursacht hat...?:???:

Gruß, Georg

Hallo Georg,

vor 8 Minuten schrieb GeorgW:

Wie hast Du den gefunden?

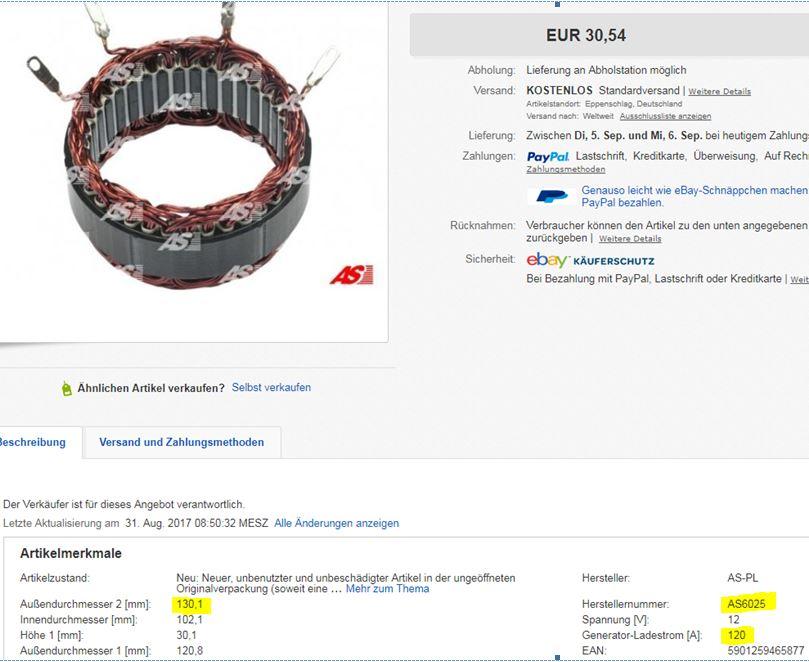

Bin über deinen Statorlink und habe ähnliche Nummern gesucht wie meiner. Da ist eine Nummer drin: 101211-7551 für Jaguar. Dann von da aus weiter. DAN sind wohl neuere Nummern. Das A ist wohl Alternator. S wäre Anlasser (Starter). Vermutung.

Dann auch http://www.denso-am.eu/media/785554/desa170001mm-lowres.pdf Seite 148.

Stator ist wohl passend.



Wellendurchmesser kann man drauf ankommen lassen.



Beim DAN ist der hintere Anschlussdeckel verdreht zur Original aufgebaut. Das wäre änderbar, muss man aber nicht.



Evtl. bestelle ich einen neuen DAN Generator und noch einen Stator. Am besten nicht nach dem Warum fragen.

Gruß

Paul

  • Gefällt mir 2

Hallo,

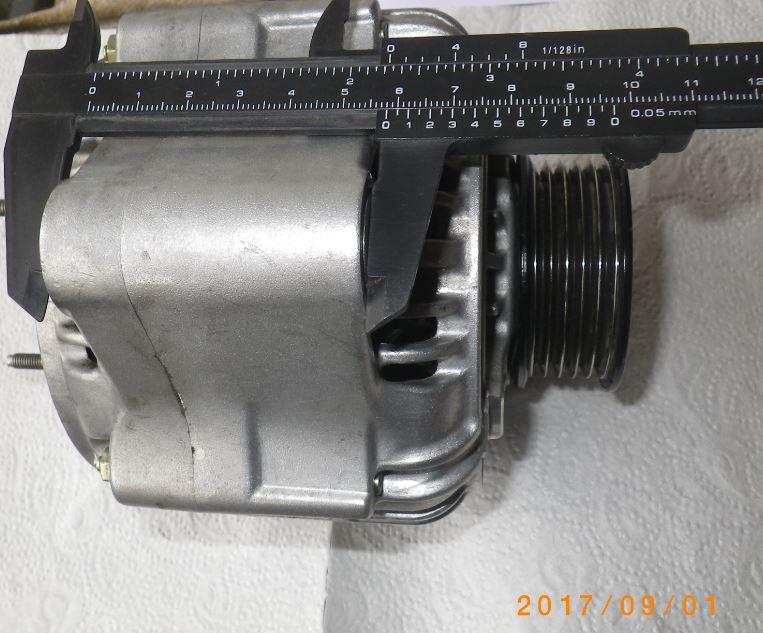

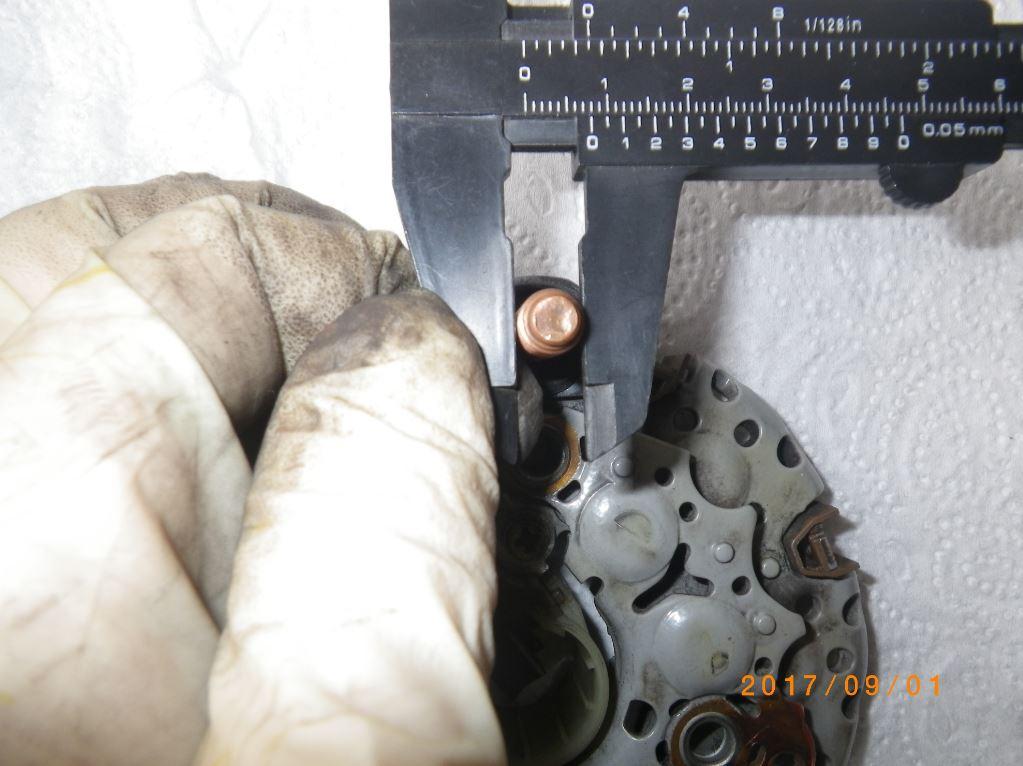

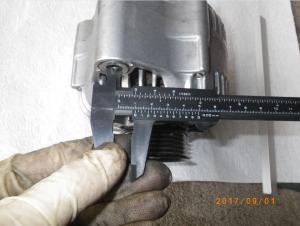

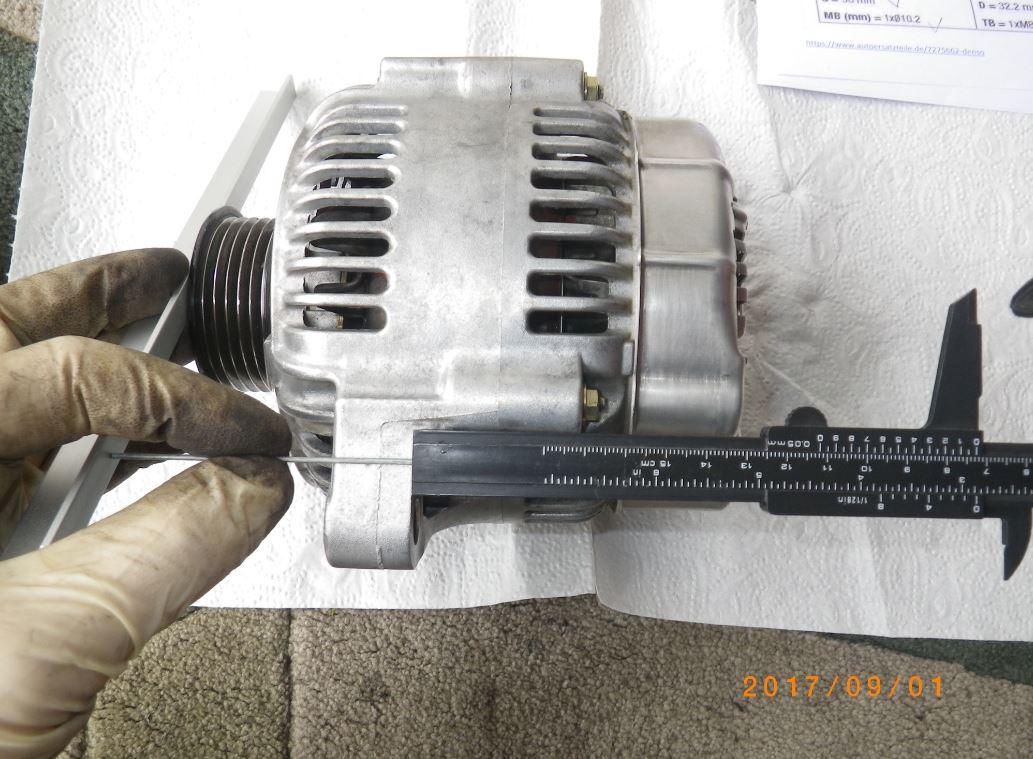

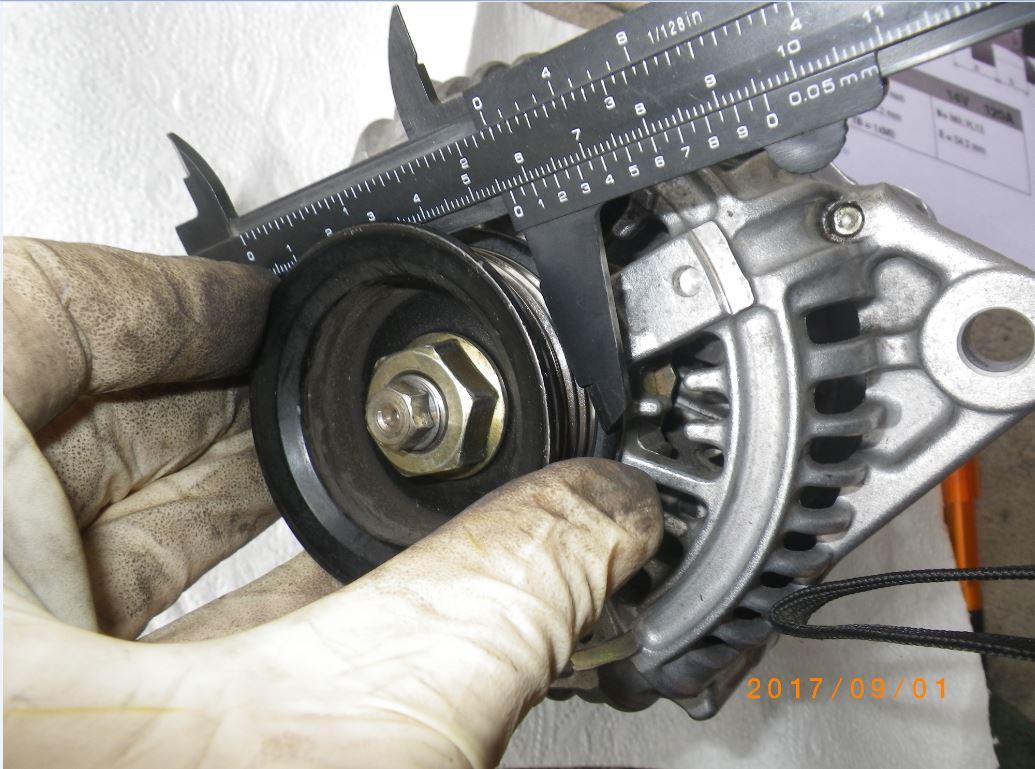

hier mal einige Maße:

348_Generator48.thumb.JPG.2b4c373efcde3f71df72a4e4d3192e6d.JPG348_Generator53.thumb.JPG.eba8c3ce4144c8e070806048766cfd7d.JPG348_Generator52.thumb.JPG.1207f6c429465145dabce0528d46fc8e.JPG348_Generator50.thumb.JPG.5c54b5f53e66a3a9ad2462f4f57ea7ab.JPG348_Generator49.thumb.JPG.a7160f9f1b016c7388e7a7502b76bd43.JPG

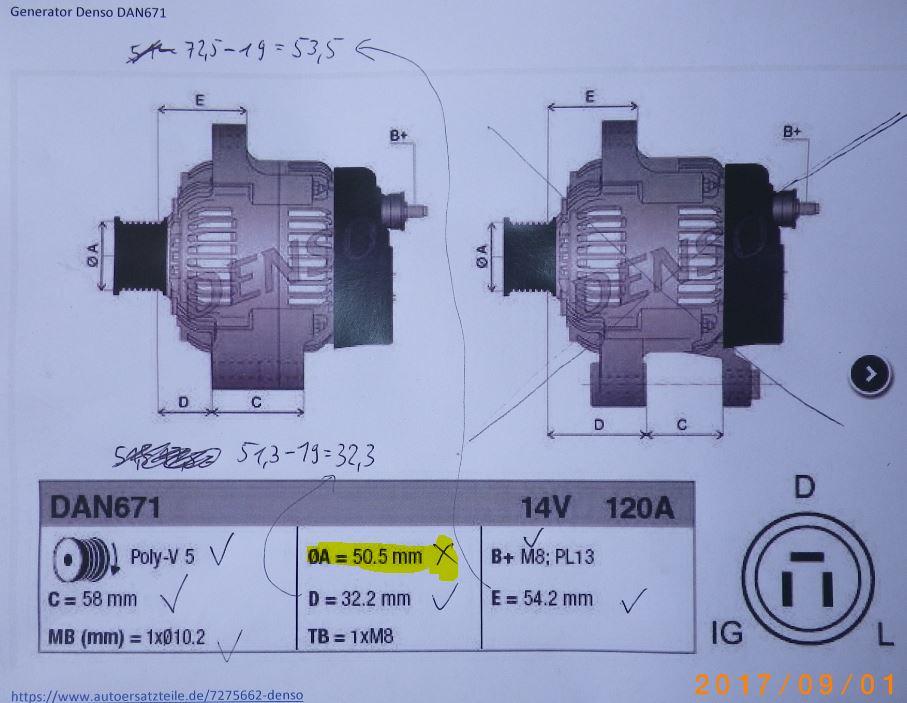

Das als Anhaltswert. Ob da ein Umbau nötig ist, muss man sehen:

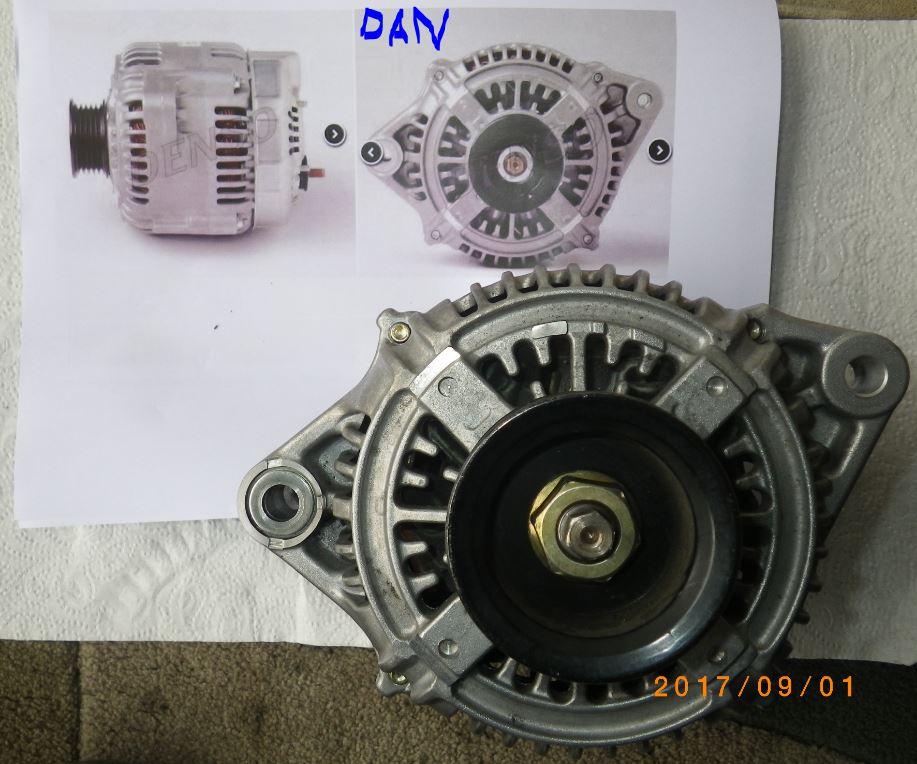

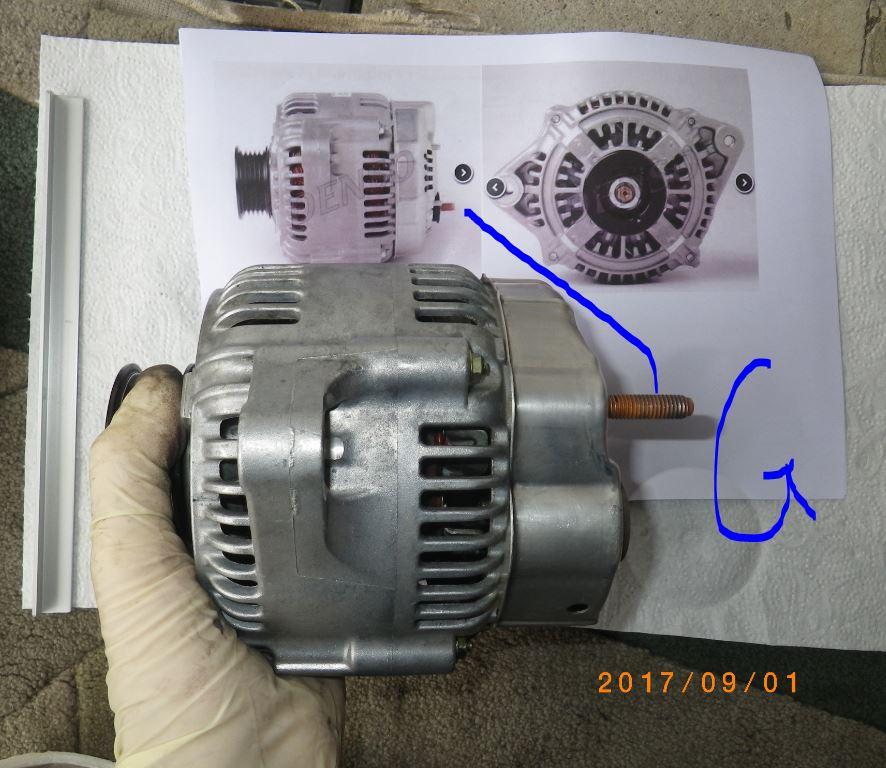

Und Vergleich:

348_Generator54.thumb.JPG.a9cf28824065a4a04b027adfefc04f55.JPG348_Generator55.thumb.JPG.6e9cf06e30af7c56e3ba7017becc7797.JPG


Auf ein paar Zehntel kommt es beim Messen nicht an.

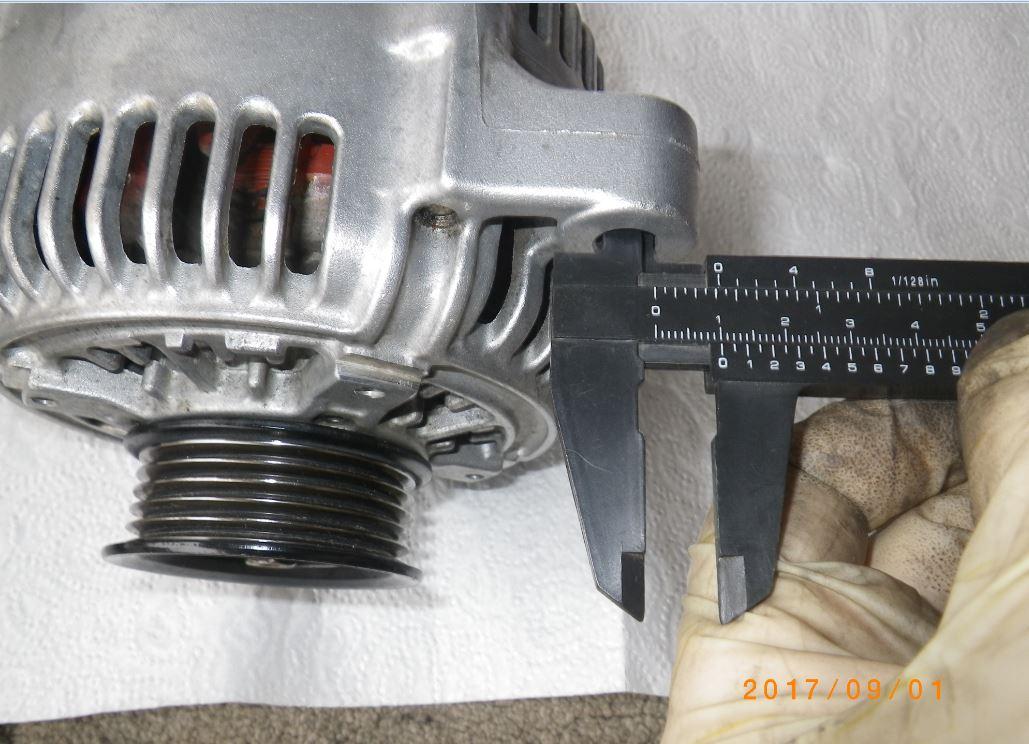

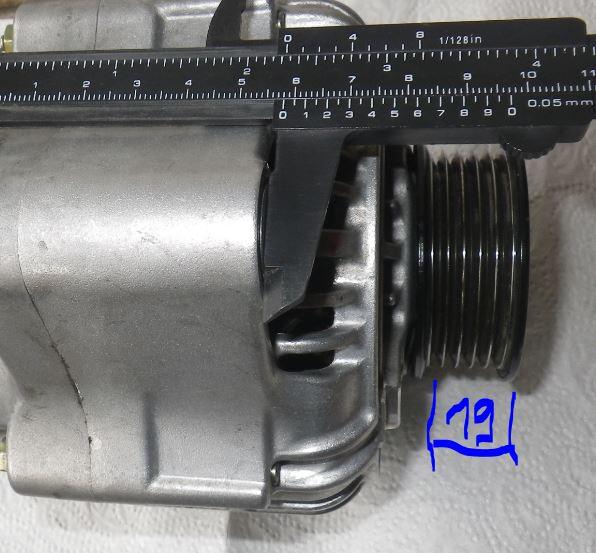

Das sind die ca. 19 mm zum Abziehen:




I = 120 A



Gruß

Paul

  • Gefällt mir 1

Gute Arbeit! :-))! Wäre ja ein Ding, wenn das Teil passen würde. Jetzt kommts wohl nur noch auf den Abstand der beiden Befestigungen an? Der verdrehte Deckel sollte egal sein, solange die Anschlusskabel lang genug sind.

Gruß, Georg

Hallo Georg,

beim Lochabstand habe ich nirgends Werte gefunden. Daraus schliesse ich erstmal, dass es da nicht viel Schwankungen gibt. Evtl. auch genormt.

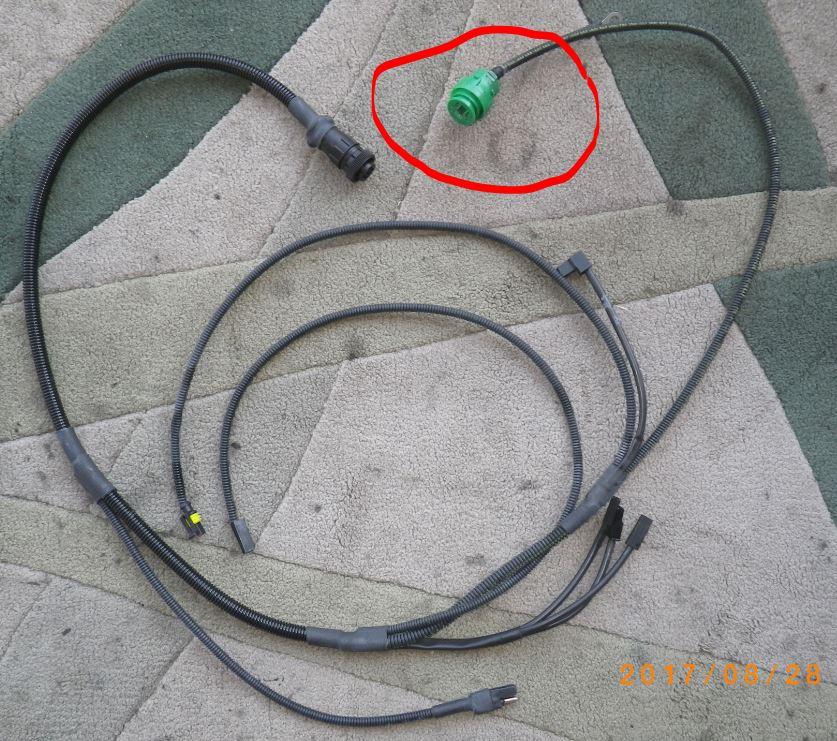

Bei den Kabeln geht es nur um das Batterie+. Das mit dem Stecker/Buchse ist ein insgesamt sehr langes Kabel. Das wird wohl gehen. Es geht insgesamt um wenige cm.

Ja, wäre ein Ding. Kosten zw. unter 200,- (England) und unter 350,- bei uns in neu.

Gruß

Paul



Hallo,

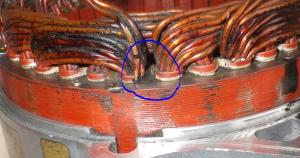

die Problemstelle ist wohl die oben gezeigte. Habe zwar kein Spezialmessgerät wie Tom, aber geht auch mit einem alten Zeigefinger und einem alten Daumen. Dort am Anschluss wackeln und gleichzeitig an einem anderen Anschluss gegen den Außenring messen. Das schwankt dann von 0 Ohm auf wenige Ohm: Geht nicht auf Unterbrechung, aber da ist ein Problem.


Dann mal warten bis was geliefert ist.

Gruß

Paul



  • Gefällt mir 1

...man kann auf dem Lack des Drahtes schön die Blasen erkennen, da ist es wohl eindeutig zu heiß geworden. Da fehlt wohl auch ein Stück vom Isolator, nur was ist Ursache und was Folge?

Gruß, Georg

die schon verlinkte seite des herstellers gibts ja auch auf deutsch...inklusive Onlineshop ;)



Am 1.9.2017 um 11:03 schrieb paul01:

hier mal einige Maße:

die entsprechen ziemlich genau denen des 90A bosch alter bauart  den ich gerade in den fingern habe und somit wohl sehr vielen generatoren der bauart bis ende der 80er...die gabs auch mit antriebsrädern für rippenriemen

Hallo Paul,

komisch, ich finde das Ding bei Ebay nicht.:???: Evtl. kann man das Teil ja auch in Polen direkt bestellen? Oder die können hier noch weitere Händler nennen? Der Preis wäre ja ganz ok, jedenfalls bekommt man dafür wohl kaum das alte Ding neu gewickelt...O:-)

Gruß, Georg

...ah ja. Evtl wäre noch zu überlegen, bei der Gelegenheit auch noch einen neuen Gleichrichter zu spendieren, auch wenn der alte noch i.O. ist. Ich meine die Dinger gibt es auch mit Schottky-Dioden bestückt. Der Vorteil wäre der geringere Spannungsabfall von nur 0,3V (ggü. 0,7V) und damit die geringere Verlustleistung (bei 100A nur 30W statt 70W) und somit weniger Abwärme, der Lichtmaschine wird aufgrund der ungünstigen Einbaulage ja schon genug eingeheizt. Und wenn man schon dabei ist, dann kann man auch gleich noch einen Regler mit 14,5V (statt 14V) verbauen, dann ist das Licht etwas heller und die Fensterheber gehen dann auch etwas flotter.O:-)

Gruß, Georg

  • Gefällt mir 1

Hallo,

wir wollen doch nicht gleich einen Generator tunen.



Hier mal meine Denkweise und Vorgehensweise, die sicherlich von anderen Leuten abweicht:

  1. Neuer Regler.  Zu früh bestellt. Ist bereits da, brauche ich nicht.
  2. Neuer Kompressor ist noch nicht da. Wenn der direkt passt, ist das aus Reparatursicht ein Debakel. Wenn Teile davon verwendbar inkl. Schleifring, dann gut.
  3. Wenn der neue passt, dann erst Bestelllung neuer Schleifring, damit auch das mal repariert wurde. Sonstiger Nutzen: 0

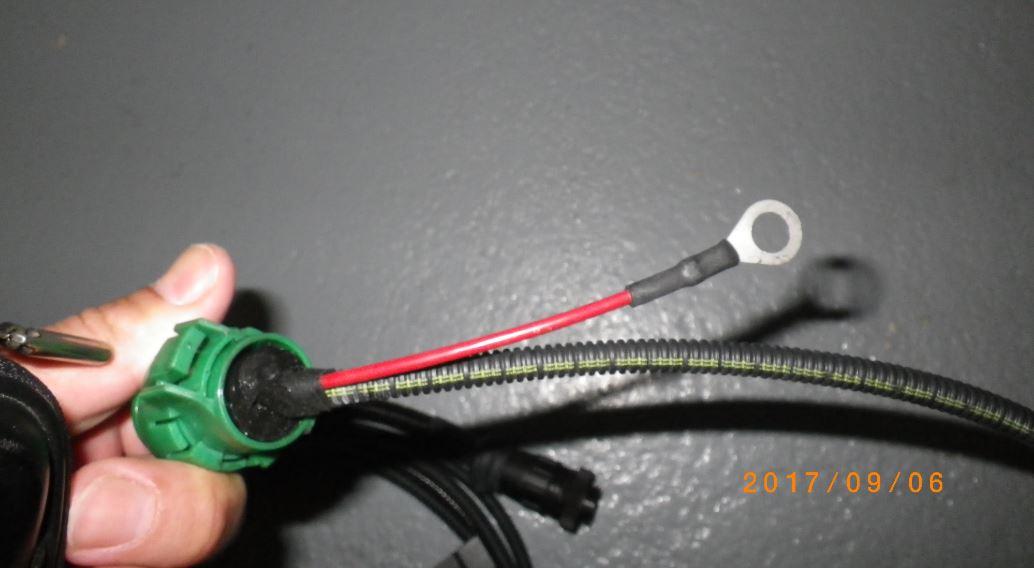

Die Anschlusskabel habe ich nochmal angesehen. Länge reicht sicher.



Gruß

Paul

  • Gefällt mir 1
vor einer Stunde schrieb paul01:

wir wollen doch nicht gleich einen Generator tunen

haha...

vor einer Stunde schrieb paul01:

Neuer Kompressor ist noch nicht da

soso...tunen wir gleich den ganzen motor ?...das nenne ich mal einen "Lapsus linguae".... :wink:

Hallo Tom,

habe mal wegen den Spannrollen geschaut. Für den 348 habe ich keine alten mehr, nur für einen 308. Weiß ja nicht wofür. Riemen habe ich keinen alten.

Gruß

Paul



Wird jetzt ein paar Tage dauern. Auto fährt ja trotzdem. Zur Sicherheit ist eine 2. Batterie im Kofferraum. Zum Test hatte ich mal als der Generator noch drin war 4 kurze Fahrten gemacht, absichtlich, ohne zu laden zwischendurch. 1. bis 3. Fahrt insgesamt 30 km. Das 4. Starten ging dann nicht mehr. Mit Ersatzbatterie gestartet ohne Einbau und mit schwacher Batterie letzte 5 km nach Hause. Das war, damit ich weiß, was sicher geht.





vor 23 Stunden schrieb paul01:

Neuer Regler.  Zu früh bestellt. Ist bereits da, brauche ich nicht.

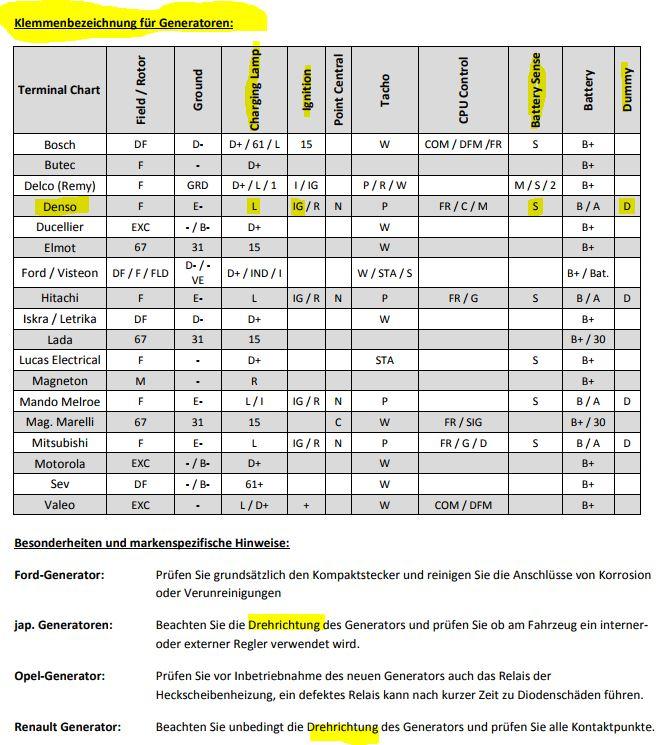

...mal abwarten, evtl. brauchst Du den für den DANxxx, dort ist der mittlere Anschluss mit "D" anstatt "S" (= Sense) bezeichnet, k.A. wofür das "D" steht und ob das wichtig ist.

Gruß, Georg

Hallo Paul,

"S" sollte eigentlich direkt an den Pluspol der Batterie gehen, damit der Regler anhand der Batteriespannung die Leistung regeln kann. Wenn "D" unbenutzt ist, dann ist es wohl ok, darf nur nicht anderweitig verwendet werden bzw. verbunden sein.

Gruß, Georg

  • Gefällt mir 1

Hallo Georg,



ok, das ist wohl so richtig. Auch in http://www.kfztech.de/kfztechnik/elo/generator/generator_mfr.htm :

"Bei Batterie-Sensing erfolgt die Spannungsregelung über die Anschlussklemme "S", die vorzugsweise direkt an Batterie "+" angeschlossen wird. Zwischen Generator B+ und Batterie "+" existiert grundsätzlich eine Spannungsdifferenz. Durch die Spannungserfassung direkt an der Batterie wird die Ladespannung der Batterie optimiert."



Nur ist doch bei dem Auto Batterie+ direkt mit Generator+ mit einem dicken Kabel verbunden. Da ist doch nicht weniger Spannungsabfall als in einem extra geführten dünnen Kabel.

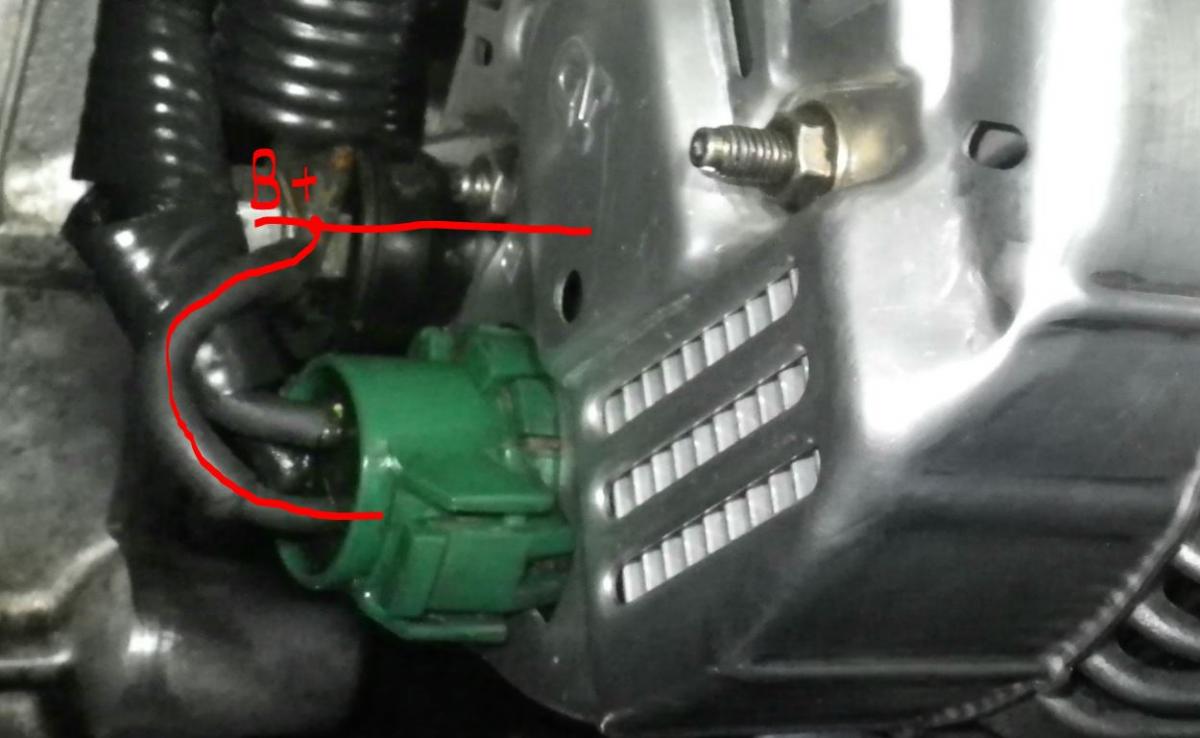

Und wenn ich das richtig sehe, ist die Brücke genau diese Verbindung:


Damit kein extra Kabel zur Batterie.



Wenn also "D" des neuen Generators ins Leere läuft, dann braucht man da noch nicht mal etwas machen.



Gruß

Paul

  • Gefällt mir 1
vor 14 Stunden schrieb paul01:

Und wenn ich das richtig sehe, ist die Brücke genau diese Verbindung:

Hallo Paul,

diese Brücke ist wohl kaum im Sinne des Erfinders, aber Hauptsache es funktioniert.

vor 14 Stunden schrieb paul01:

Wenn also "D" des neuen Generators ins Leere läuft, dann braucht man da noch nicht mal etwas machen.

...sehe ich auch so. Mich hatte nur bie Bezeichnung "D" irritiert. Aber man sollte ja auch erwarten, dass bei kodierten und zueinander passenden Steckverbindungen alles wie vorgesehen funktioniert.



Gruß, Georg
