Matthias2004

Explosionszeichnung BMW ?

Empfohlene Beiträge

Matthias2004
Erster Beitrag:
Letzter Beitrag:

Kann mir jemand kurz erläutern, was dies bedeutet?

thx

Jetzt registrieren, um Themenwerbung zu deaktivieren »
Dennis77
Geschrieben

Eine Explosionszeichnung ist eine Zeichnung, bei der Du quasi in das Objekt hineinsehen kannst. Ich bin zu blöd es gut zu erklären. X-) Ich such mal eine per Google.

Dennis77
Geschrieben

Hier zum Beispiel.

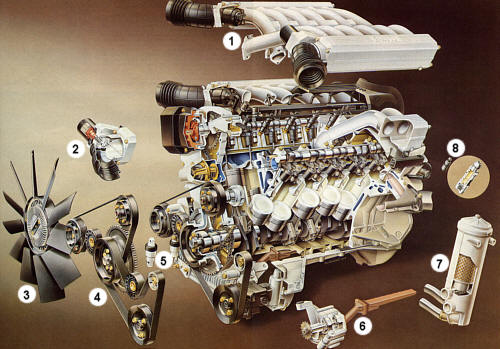

BMW V12-Motor in der BMW Siebener Reihe (Modell E32).

Erläuterung einzelner Bauteile in obiger Explosionszeichnung des V12-Motors im E32: 1 - Ansaugfächer; 2 - Drosselkappenteil mit Stellmotor; 3 - Lüfterflügel; 4 - Poli V-Antrieb für Nebenaggregate; 5 - Hydraulisch gedämpfter Riemenspanner; 6 - Tandem-Ölpumpe; 7 - Ölfilter; 8 - Schlepphebel-Lager mit hydraulischem Ventilspielausgleich

Matthias2004
Geschrieben

Ahhhhhhh! Na, wer sich den Namen wieder ausgedacht hat! Neeeee..

Aber danke Dir! :-))!
