vor einer Stunde schrieb chris321:

Du lieber @jo.e, bist nicht als Krawallbruder bekannt. 🙃

Du scheinst bei einem schlechten Spiel unseres Lieblingsvereins noch nie mit ihm im Stadion gewesen zu sein. 😉😂

[Anzeige eBay]

Hallo F430Scuderia,



kennst du schon Ferrari 430 Scuderia Motor und Getriebe - Revision, Überarbeitung und Instandhaltung (Anzeige)? Dort ist vieles zu finden.



Ferrari 430 Ersatzteile (Anzeige) | Ferrari 430 Zubehör (Anzeige)

[F430Scuderia CO]

vor 4 Stunden schrieb jo.e:

Ich hoffe das ist jetzt nicht auf mich bezogen. Ich habe ja mit Anfeindungen oder sonstigem Müll nichts zu tun. Ich liebe ja diese Technik-Threads wie ich betont habe. Auch die Intention von @F430Scuderia ist mir egal und urteilen kann und will ich auch nicht. Wir haben sogar schon vor 2 Wochen telefoniert.



Aus Sicht einer Werkstatt wollte ich lediglich darauf aufmerksam machen, dass die ausführende Werkstatt nicht eine Art Initiator dieses Threads ist und dies auch nicht als Werbung sieht und auch nicht nötig hat. Es ist nicht von denen gar geplant gewesen, dass hier alles präsentiert wird. Die machen dort gute Arbeit. Es ist nicht unbedingt das Ziel einer Werkstatt, dass deren Arbeit haarklein in einem Forum diskutiert wird. Irgendjemand weiß es am Ende ja immer besser. Nicht das hier noch jemand auf die Idee kommt, das alles hier wird nur aus Werbegründen präsentiert und es steckt noch was Anderes dahinter.



Jetzt freue ich mich auf die technische Fortsetzung hier.

Lieber  @jo.e du sprichst mir aus dem Herzen unsere Telefonat war sehr nett und ich bin mit Dir auf einer Wellenlänge was Wartung Pflege und Instandsetzung betrifft und natürlich in erster Linie hier unser aller Hobby .

Meine Intension ist hier einen Einblick in unsere Motoren und Technik zu geben und das mit anderen zu teilen , jeder muss wie gesagt für sich selbst entscheiden was für ihn und sein Fahrzeug das beste ist oder welcher Weg .



Du brauchst Dir daher keine Gedanken zu machen das hier irgendwas auf Dich bezogen ist und wenn ich den Auspuff bei Dir mal machen lasse, würde ich Dich auch fragen ob ich das begleiten darf, Du bist eben jemand der sich Fahrwerken und Felgen Reifen Auspuffanlagen gut auskennt



es gibt leider zu wenig gute Werkstätten und auch Menschen die dies gestatten das so hier darzustellen



Die Werkstatt braucht keine Werbung wie Du schon erwähnt hast und die Freundschaft mit Francesco ist eine ganz besondere die ich sehr schätze





[jo.e CO]

Ja mit Auspuff, Fahrwerk und Felgen hat es mal angefangen. In was ich da wieder überall reingerutscht bin.





Toll ist doch, dass man auch unter Ferrari Werkstätte einen kollegialen Umgang pflegt. Jeder kann von jedem lernen und somit profitieren alle. Niemand weiß alles. Freue mich auf weitere Bilder.

[F430Scuderia CO]

So ein letzter Thread für dieses Jahr , ich wünsche Euch allen interessierten Lesern schonmal vorab ein schönes neues Jahr kommt gut rein und bleibt gesund und natürlich bleibt unserm Hobby treu 😃



Anbei mal ein paar Bilder noch von den ausgebauten alten Teilen , den Kupplungssensor hier werde ich mal behalten man weiß ja nie ob sowas mal irgendwann nicht mehr zu bekommen ist

[Porto2020]

@F430Scuderia Dir und euch natürlich auch ein gutes neues Jahr und viel Spaß mit dem Spielzeug. Ich würde alle Teile, die noch funktionieren sauber machen , überholen falls möglich, beschriften und in den Keller legen. Irgendwann wird da mal jemand sehr glücklich sein, auf solch einen Fundus zurück greifen zu können. Denn viele von deinen Teilen tuns ja noch.

[F430Scuderia CO]

Hallo @Porto2020 ja da hast du recht einige Sachen habe ich auch so schon neu als Ersatz gekauft auf Lager liegend und die Teile die noch zu verwenden sind kommen auch ins Regal.👍



Anbei hier die Teile die nicht mehr zu verwenden sind im Detail mal Steuerketten

Hier sind die Kettenspanner , die auch nicht mehr zu verwenden sind

Hier die Magnetventile die alle undicht waren 🤨

[Porto2020]

Gebraucht ist noch lange nicht kaputt. Und wenn es mal gar nichts mehr gibt, wäre mir Gebrauchtes sehr recht.

[F430Scuderia CO]

Am 20.12.2025 um 15:54 schrieb F430Scuderia:

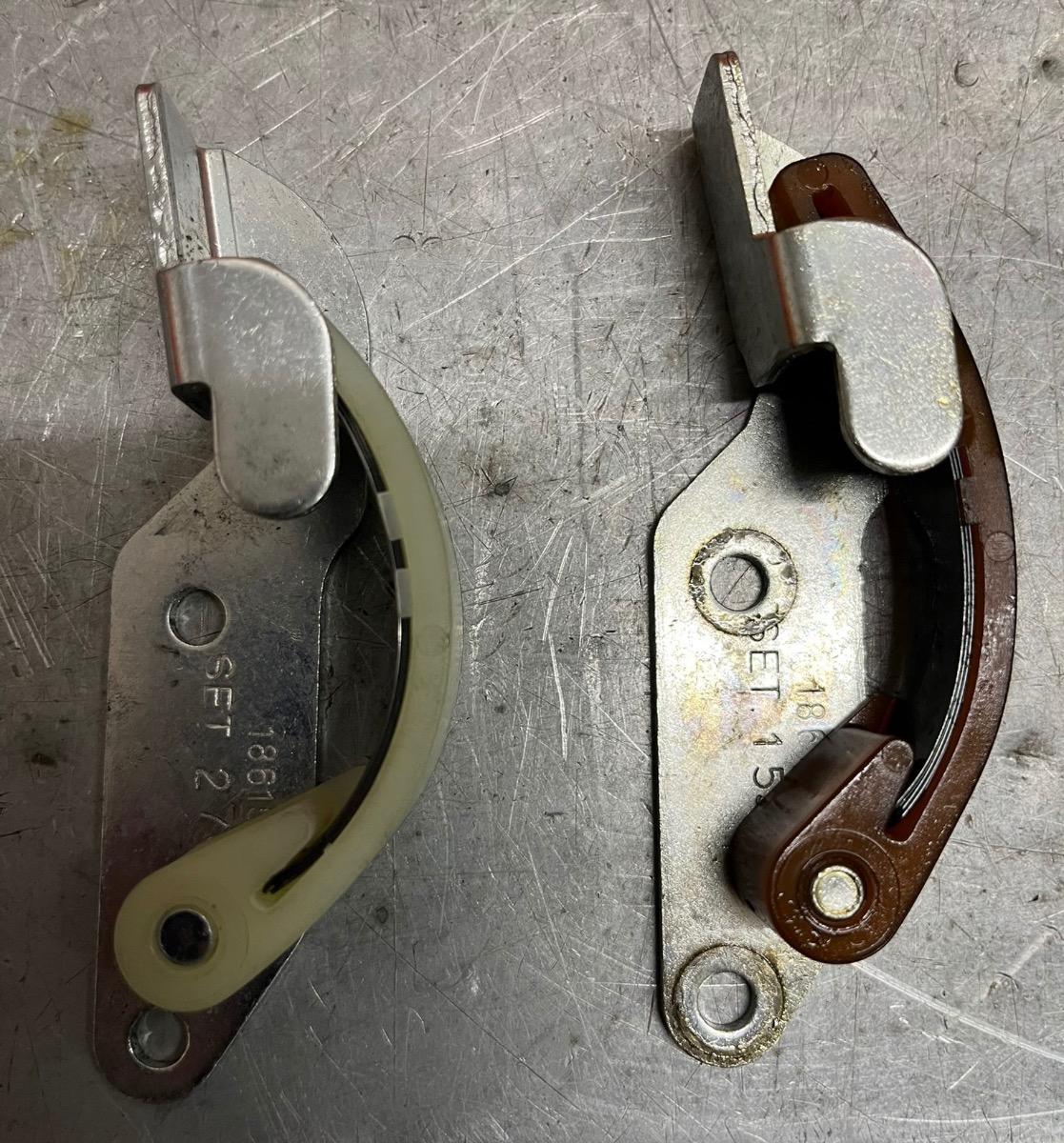

ja was gibt es sonst für neue Erkentnisse , nun der Kettenspanner unten hat zum Vergleich des neuen , hat nicht mehr die Spannkraft gehabt, ob das schon das Ende nach 17 Jahren war mit der Feder kann man nicht sagen aber viel Druck war da nicht mehr vorhanden

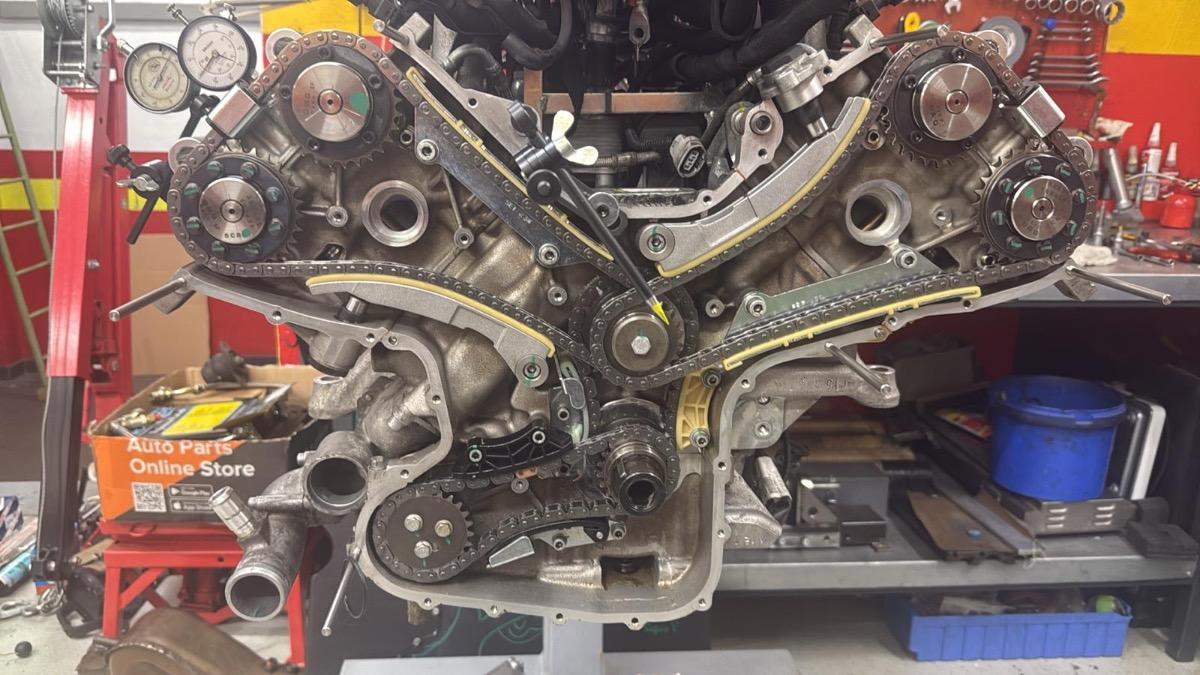

Ich sende Euch einmal das Bild wo der Spanner sitzt und einmal ein Detailfoto von den beiden zum Vergleich



man sieht das die Biegung wesentlich größer ist als die rechte die schin ziemlich abgeflacht ist





Ein frohes neues Jahr an alle , ich hoffe ihr seid alle gut reingekommen,



ich habe hier noch ein kleines vielleicht wichtiges Update was eine interne Information zu diesem Kettenspanner , der unterste wie in den Bildern gezeigt ,



dort an den Pfeilen sind die Bimetallfedern die sich bei Wärme und Kälte ausdehnen und zusammenziehen .



das Problem ist das das Kunststoffmaterial dort durch die Biegungen und den Lauf der Kette irgendwann brechen kann und das Metall der Feder dann  in die Ölwanne fällt und auch zur Ölpumpe dann gelangen kann !



die Kette fängt natürlich  dann auch an zu schlagen und rasseln , dann sollte sofort gehandelt werden



das Teil also der Spanner kostet nur 25€ Aber der Wechsel ist natürlich beim 430 aufwendig , beim Maserati Motor der in etwa baugleich ist gehts etwas  besser ohne Motor Ausbau



ich will jetzt niemand Angst machen sondern nur nochmals informieren an dieser Stelle was das Bauteil speziell betrifft



prüfen kann man es nur in ausgebauten Zustand !

[GeorgW CO]

vor 4 Stunden schrieb F430Scuderia:

Ein frohes neues Jahr an alle , ich hoffe ihr seid alle gut reingekommen,



ich habe hier noch ein kleines vielleicht wichtiges Update was eine interne Information zu diesem Kettenspanner , der unterste wie in den Bildern gezeigt ,



dort an den Pfeilen sind die Bimetallfedern die sich bei Wärme und Kälte ausdehnen und zusammenziehen .

Ebenfalls allen ein frohes neues Jahr!

Allerdings hast Du da wohl was falsch verstanden, ansonsten müsste sich die Kette ja temperaturabhängig genauso längen und kürzen, wie dies der Auslenkung der angeblichen Bimetallfeder entsprechen würde. Das Ding ist dazu da, um die Kette unter Spannung zu halten, egal ob warm oder kalt.

Gruß, Georg

[F430Scuderia CO]

In der Erklärung heißt es das die Diese Federblatten als Bimetallfedern ausgelegt sind, sich also dehnen und zusammenziehen und dadurch die Gleitschiene in dem langen Koch sich dann mehr oder weniger krümmen kann und durch den Verschleiß der Kette aber auch durch Hitze und Kälte spröde und Reißen oder abplatzen kann



es gibt dazu von einer Maserati Werkstatt ein Video dazu die dies schön veranschaulicht en einem Quattroporte



wenn es dich interessiert schreib mich per p.n. an dann sag ich den Namen der Firma und YouTube Video dazu



er geht da speziell auf diese Gleitschiene ein nicht auf die anderen , die haben auch keine Metallplatten drin





[Anzeige eBay]

Hallo F430Scuderia,



schau doch mal hier zum Thema Zubehör für Ferrari 430 (Anzeige)? Eventuell gibt es dort etwas Passendes.

[Driver A.J. CO]

@F430Scuderia Hallo Jörg!



Es ist schade, dass dieser interessante und informative Thread durch deine weiterhin fehlerhafte Rechtschreibung leiden muss. Kannst Du dir bitte wenigstens die Zeit nehmen, und einmal Korrektur lesen und die gröbsten Fehler verbessern?

Wenn Du hier was erreichen möchtest, dann fang doch bitte mal mit korrekter Groß-/Kleinschreibung und Interpunktion an!

Vielen Dank!

Ich freue mich hier über jeden Beitrag mit Bildern, die man nicht alltäglich sieht. Aber das Lesen der Texte ist doch sehr mühsam und muss doch nicht sein!

[GeorgW CO]

Jörg, Du siehst doch auf deinen Bildern oben wie das Ding funktioniert, und da Du siehst auch, dass sich der neue Spanner nach dem Einbau elastisch verformt hat und gegen die lastlose Seite der Kette drückt, damit diese unter Spannung steht und nicht rumschlackert. Wie und warum überhaupt soll sich der denn im Betrieb temperaturabhängig verformen und in welche Richtung?

Der verformt sich im Laufe der Jahre in Richtung seiner ursprünglichen Form wenn sich die Kette etwas längt, und/oder sich das Material des Schleifpads abnutzt, das war es dann aber auch.

Gruß, Georg

[Speedy Carlo CO]

vor 30 Minuten schrieb Driver A.J.:

Kannst Du dir bitte wenigstens die Zeit nehmen, und einmal Korrektur lesen und die gröbsten Fehler verbessern?

Danke @Driver A.J., dass ist einer sehr guhte anreggunk!

[F430Scuderia CO]

vor einer Stunde schrieb GeorgW:

Jörg, Du siehst doch auf deinen Bildern oben wie das Ding funktioniert, und da Du siehst auch, dass sich der neue Spanner nach dem Einbau elastisch verformt hat und gegen die lastlose Seite der Kette drückt, damit diese unter Spannung steht und nicht rumschlackert. Wie und warum überhaupt soll sich der denn im Betrieb temperaturabhängig verformen und in welche Richtung?

Der verformt sich im Laufe der Jahre in Richtung seiner ursprünglichen Form wenn sich die Kette etwas längt, und/oder sich das Material des Schleifpads abnutzt, das war es dann aber auch.

Gruß, Georg

Georg vielleicht kann ich es nicht so gut erklären wie in dem Video der Firma Konrad erklärt dort siehst Du wie das Teil funktioniert und warum es brechen kann und dann zu größeren Schäden kommt , ich bin weder der Hersteller noch der Konstrukteur ,

ich habe es versucht zu erklären schaue mal in YouTube rein da wird speziell darauf eingegangen , warum sollte der Maserati Spezialist was von Bimetall Feder erzählen ?



macht für mich nur Sinn wenn Die Feder sich verbiegen kann mit Temperatur



hier das Video



wieviel das ausmacht kann ich dir nicht sagen



vor 1 Stunde schrieb Driver A.J.:

@F430Scuderia Hallo Jörg!



Es ist schade, dass dieser interessante und informative Thread durch deine weiterhin fehlerhafte Rechtschreibung leiden muss. Kannst Du dir bitte wenigstens die Zeit nehmen, und einmal Korrektur lesen und die gröbsten Fehler verbessern?

Wenn Du hier was erreichen möchtest, dann fang doch bitte mal mit korrekter Groß-/Kleinschreibung und Interpunktion an!

Vielen Dank!

Ich freue mich hier über jeden Beitrag mit Bildern, die man nicht alltäglich sieht. Aber das Lesen der Texte ist doch sehr mühsam und muss doch nicht sein!

Ich danke Dir für den Hinweis versuche es besser zu machen und lese meistens schon Korrektur, warum dann nach dem absenden teilweise Texte und Namen anders dargestellt werden dessen bin ich noch nicht auf die Spur  gekommen von meinem IPad , auf dem PC wo ich nicht so oft sitze Funktioniert das einwandfrei



Nimm es einfach etwas leichter und seh drüber weg 🙋‍♂️

[F430Scuderia CO]

Ab Minute 4.20 wird das erklärt im Video bzw. darauf eingegangen

[GeorgW CO]

Moin,

Du hast da etwas völlig falsch verstanden, das Ding verformt sich nicht im laufenden Betrieb, wie auch? Natürlich kann das Teil zerbröseln, wenn das Pad durch Abnutzung zu dünn geworden ist.

Der untere Spanner in deinem Bild für den Ölpumpenantrieb arbeitet übrigens nach dem gleichen Prinzip, nur sieht man da die Federn nicht, da die offene Seite zum Motorblock zeigt.

Wie man auf deinen Bildern sieht, besteht die Feder aus mehreren Metallstreifen, mutmaßlich Federstahl, vielleicht ist das ja mit Bimetall gemeint?

Gruß, Georg

[Driver A.J. CO]

Das ist so, wie @GeorgW schreibt. Der Federstahl gibt dem Spanner Halt und Vorspannung. Mit einem klassischen Bimetall hat das nichts zu tun. Aber @F430Scuderia Du kannst ja den alten Spanner mal nehmen und in kochendes Wasser halten und schauen, ob sich die Krümmung ändert. Dann wissen wir alle Bescheid!

Übrigens: Bei den Mercedes W126-V8-Motoren sind die zerbröselnden Kettenspanner auch ein bekanntes Problem. Wie Jörg schon schrieb, durch Temperatur und „leben“ im Öl wird der Kunststoff extrem belastet und zerbröselt irgendwann. Und da sollte man vorher tätig werden.

[F430Scuderia CO]

Hallo @Driver A.J. ich habe das auch nur erwähnt mit Bimetall weil es hier extra erwähnt wird im Video und da dieser Meister bei Maserati geschult wurde gehe ich davon aus das dies stimmt ansonsten würde Bimetall in diesem Sinn keinen Sinn machen , das Teil liegt zwar schon in der Mülltonne aber vielleicht mache ich wirklich mal den Versuch sofern das noch bei dem Spanner noch funktioniert 🤷‍♂️

[michael308 CO]

Die Arbeit, lieber Jörg @F430Scuderia,

welche an deinem Motor durchgeführt wurde und wird, ist technisch absolut in Ordnung 👍🏻. Was du jedoch dazu schreibst ist oftmals ziemlicher Blödsinn……verzeih mir meine Wortwahl.

Setze bitte weiterhin Bilder rein, versuche jedoch von eigenen Interpretationen abstand zu nehmen 😉



beste Grüße

[F430Scuderia CO]

Die Bezeichnung Bimetall kommt nicht von mir auch nicht die Interpretation das es dadurch alleine verbiegt sondern aus dem Video das sich daraus ableitet , ich habe das niemals selbst behauptet es war eigentlich auch Zufall das Ich das gefunden habe weil mich Georg dazu fragte ,



also wir verbleiben dann dabei es ist kein Bimetall und verbiegt sich auch nicht durch Wärme der Stahl ,

sondern einfach nur die Plastik Schiene durch den Federstahl , ich denke damit können wir jetzt alle gut leben und das Thema über dieses Besondere Teil abhaken 😀



was wir aber doch jetzt rausgefunden haben , ist doch das die Ferraris mit Steuerkette doch nicht wartungsarm oder Wartungsfrei sind , wie immer bei den Treffen schön diskutiert wird , ja Zahnriemen Wechsel ist nicht mehr von Nöten alle 3 Jahre aber Wartungsfrei sind die Motoren dadurch nicht geworden

[biturbo i CO]

vor 29 Minuten schrieb F430Scuderia:

Die Bezeichnung Bimetall kommt nicht von mir auch nicht die Interpretation das es dadurch alleine verbiegt sondern aus dem Video das sich daraus ableitet , ich habe das niemals selbst behauptet es war eigentlich auch Zufall das Ich das gefunden habe weil mich Georg dazu fragte ,

Das ist jetzt aber etwas widersprüchlich. Wenn Du behauptest, das die unten stehende ursprüngliche Aussage nun doch nicht von Dir stammt, sondern sich aus dem Video ableitet, wie kann es dann sein, dass Du das Video erst danach durch Zufall gefunden hast, weil Georg dazu fragte?



Am 1.1.2026 um 14:43 schrieb F430Scuderia:

dort an den Pfeilen sind die Bimetallfedern die sich bei Wärme und Kälte ausdehnen und zusammenziehen .



das Problem ist das das Kunststoffmaterial dort durch die Biegungen und den Lauf der Kette irgendwann brechen kann und das Metall der Feder dann  in die Ölwanne fällt und auch zur Ölpumpe dann gelangen kann !



[F430Scuderia CO]

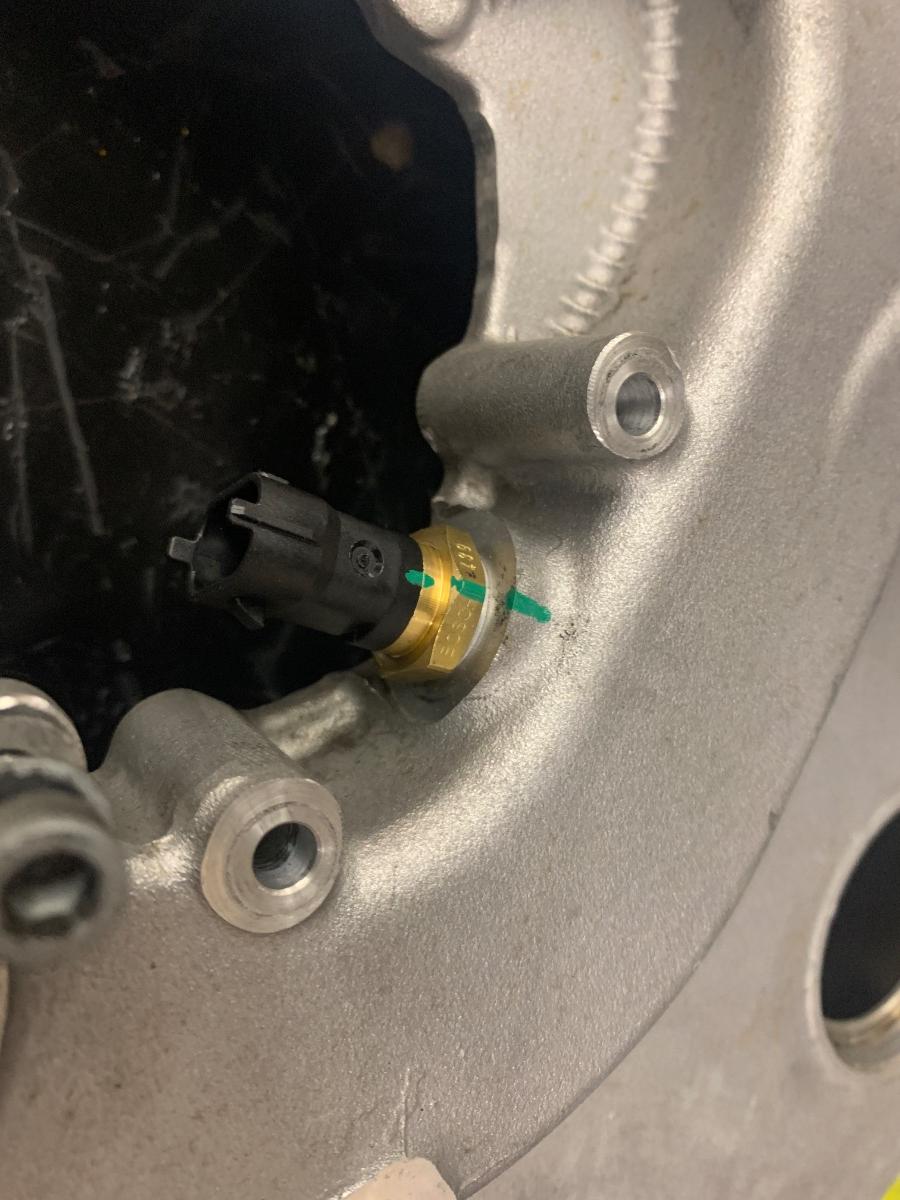

Es geht langsam wieder an den Zusammenbau wenn auch in kleinen Schritten im Moment ( neuer Temperatur Fühler )

[F430Scuderia CO]

Hallöchen ,

also ich habe mich nochmals schlau gemacht @GeorgW du hattest recht , mein Motorenspezi habe ich  jetzt auch noch mal  gefragt  wie es um die Funktionsweise des Kettenspanners von der Ölpumpe steht , und er sagte mir die  ist vorgespannt und mit Bimetall wie im Video bezeichnet kann keine Rede sein , was aber stimmt ist das die Plastikschienen  Spröde werden und brechen können und dann die Federn oder Späne  in den Ölsumpf und damit auch vor den Filter der Ölpumpe kommen können



Das Material wurde nun etwas verbessert inwiefern kann ich nicht sagen bin aber froh es jetzt zu haben



ich wollte das abschließend nur nochmals gesagt haben zu dem Thema weil es mich auch interessiert hat und die anderen vielleicht auch



hier nochmals das Bild zum Thema

[michael308 CO]

Schon wahnsinn, wieviele Ketten und Gleitschienen so ein f430 Motor hat……..

[F430Scuderia CO]

So Ihr Lieben ,

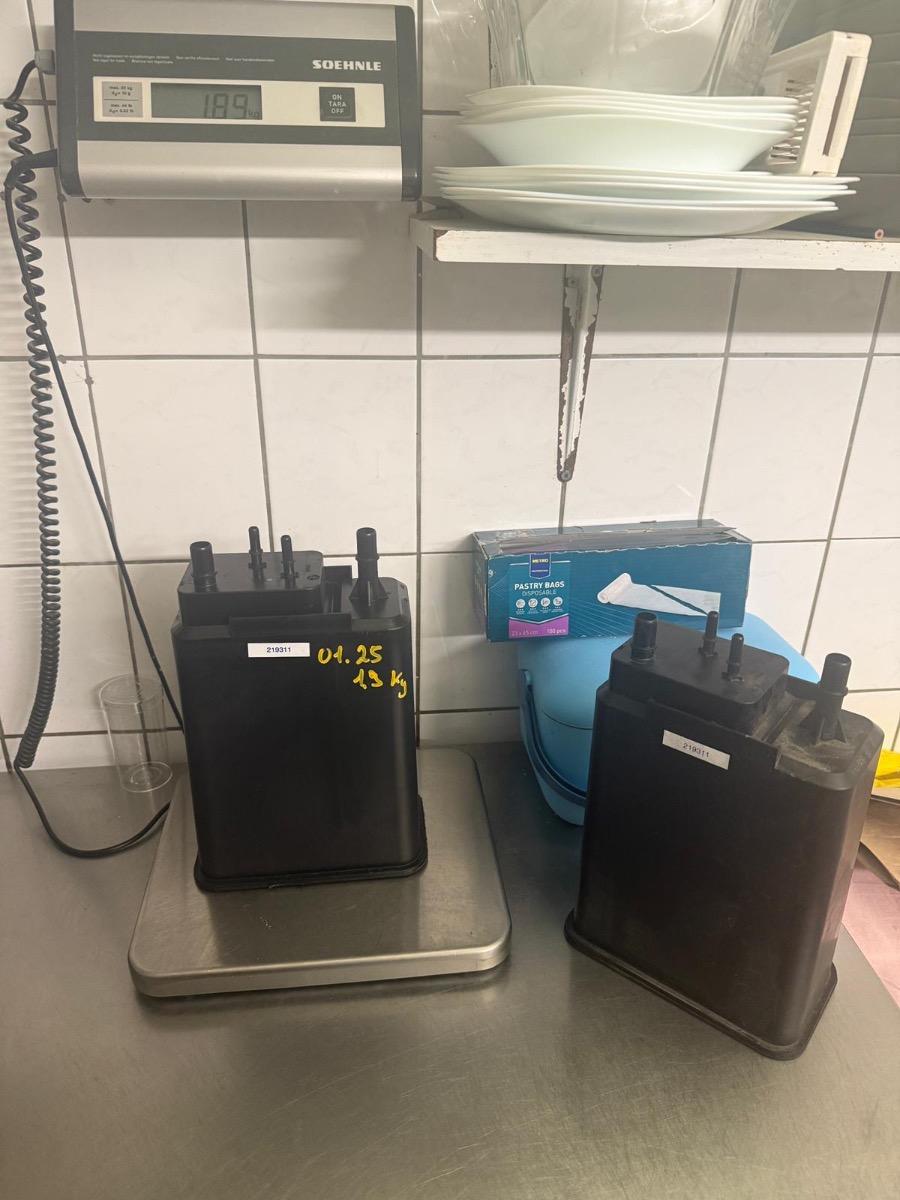

es geht wieder ein Schritt weiter , heute haben wir den Aktivkohlefilter mit getauscht ist ja alles schon 17 Jahre alt , und was mich interessiert hat ,

war natürlich was bleibt denn da so hängen , also haben wir das Gewicht mal verglichen neu zu alt



Neu wie ihr sehen könnt 1,9kg , alt hat 2,24 Kg  wieviel da reingeht weiß ich jetzt nicht aber da man gut rankommt jetzt und es nicht so teuer war hab ich mich entschieden für neu
