Video: Aus- und Einbau des Nockenwellenkastens

Empfohlene Beiträge

Dr944S2
Dr944S2
Erster Beitrag:
Letzter Beitrag:

Hallo,

das Video zeigt den Aus- und Einbau des berühmten Nockenwellenkastens am 944.

Viel Spaß,

Jürgen

  • Gefällt mir 1
Jetzt registrieren, um Themenwerbung zu deaktivieren »
planktom VIP
planktom
Geschrieben

entgegen der aussage ab ~18:40 ist das kein 5 zylinder

audi motor ! angeblich ja nichtmal der im 924 verwendete

aus dem Audi 100/VW LT sondern ein halber 928 motor :wink:

Marc W. CO
Marc W.
Geschrieben

Nicht nur angeblich, die meisten Teilenummern bestätigen das auch. Alleine die Ansaugspinne ist schon eindeutig die halbe des 928-V8s...

LittlePorker-Fan VIP
LittlePorker-Fan
Geschrieben

On-Topic: das Video zeigt mal wieder, wie aufwändig der 944er konstruiert ist ... ich seh´s gerade wieder an einem undichten Simmerring: man zerlegt den halben Vorderbau mit gefühlten fünfmilliarden Schrauben, um an das Dings zu gelangen ...

-

OffTopic: zum 924 "LT/Audi"-Motor: LT/Audi 100 teilen sich hier nur den gegossenen Grauguss-Motorblock. Der Rest ist zu den 924 XK / XH / XF-Motoren unterschiedlich. Zylinderkopf z.B. eine komplett eigene Porsche-Konstruktion. Für 1975 ist der Motor recht fortschrittlich und auch recht gut ... auch 1985 -bei seiner Einstellung- konnte er in der Zweiliter-Klasse eigentlich auch noch recht gut mithalten ...

Beim 944-Motor flossen natürlich etliche 928-Kenntnisse in die Entwicklung. Aber salopp gesagt, dass es lediglich ein "geteilter" 928 ist, stimmt so auch nicht.

Eher: dass man aus den Erkenntnissen des 928 einen neuen Vierzylinder konstruiert hat und später nach den Erkenntnissen des 928 S3/ 928 S4 die 16V-Varianten.

Sei es bei den Aluminium-Silizium-Legierungen, dem Ätzvorgängen in den Zylinderwänden, den Pleuelstangen, der Zylinderkopf- und Brennraum-Formen ...

Wirkliche Gleichteile sind relativ selten zu finden ... Tassenstößel, Ventilfedern ... kurzum: eigentlich nur Kleinkram.

Marc W. CO
Marc W.
Geschrieben
Wirkliche Gleichteile sind relativ selten zu finden ... Tassenstößel, Ventilfedern ... kurzum: eigentlich nur Kleinkram.

Als ich vor 2 Jahren den Zahnriemen inkl. allen Rollen und Wasserpumpe am 924S meiner Mutter getauscht habe, waren das - soweit ich mich erinnere - nahezu ausschließlich 928er Nummern (und Preise)...

LittlePorker-Fan VIP
LittlePorker-Fan
Geschrieben

Ich glaube da täuschst Du Dich :-)

Gerade bei diesen beiden Punkten unterscheiden sich die Varianten ziemlich.

Der V8 zum einen mit seinem einzigen -riesigen- Zahnriemen, der quasi quer über die ganze Front des Motors läuft und irgendwie alles antreibt, was man an einem Motor antreiben kann - Wasserpumpe, Ölpumpe, beide Nockenwellen, Kurbelwelle. Es gibt ja nebenher nur vier Keilriemchen ...

Und auf der anderen Seite die Vierzylinder, mit ihren diversen Riemen, Riemchen, Antrieben etc. die Ausgleichswellen usw. antreiben müssen. Der Steuerriemen selbst macht ja nur ganz klassisch: Kurbelwelle, Nockenwelle und die Wasserpumpe.

Ähnlich auch die Wasserpumpe: ich wüsste -von den Schrauben evtl. abgesehen- kein einziges Gleichteil. Die sind wesentlich unterschiedlich.

Bei den Transen habe ich inzwischen jedes Modell durch und sogar jede Motorisierung bei den Vierzylindern bei mir gehabt ...

Marc W. CO
Marc W.
Geschrieben

Dummer Weise hat die Teile-Rechnung meine Mutter bezahlt, entsprechend gibt es keine Fahrzeugakte und auch keine Möglichkeit des "Nachschauens". :oops:

Zumindest bei der Wasserpumpe weiß ich es aber zu 100%, daß es eine mit 928er Teilenummer war. Die hat über 500 Euro gekostet und ich mußte dann noch ein paar Nasen abflexen, damit sie gepasst hat.

CountachQV VIP CO
CountachQV
Geschrieben
Zumindest bei der Wasserpumpe weiß ich es aber zu 100%, daß es eine mit 928er Teilenummer war. Die hat über 500 Euro gekostet und ich mußte dann noch ein paar Nasen abflexen, damit sie gepasst hat.
Dann hast du zu 100% die falsche bestellt, es gibt nämlich verschiedene Modelle mit verschiedenen Wasserdurchsatz.
Marc W. CO
Marc W.
Geschrieben

Hm, das ist jetzt auch zu lange her, damit ich mich "sauber" dran erinnern könnte. Ich weiß nur, daß die Wasserpumpe als "ersetzt durch" geführt wurde und dann nur die 928er übrig blieb. Laufen tut sie nun seit 2 Jahren schon und der Wagen wird auch nicht schneller oder langsamer warm.

LittlePorker-Fan VIP
LittlePorker-Fan
Geschrieben

Hallo Marc,



ich weiß nicht, was sie Euch verkauft haben. Aber eine 928-Wasserpumpe bestimmt nicht. Selbst mit Schleifen etc. bekommt man die nicht in einen Vierzylinder-Transaxle. Die Ausmaße, Anschlüsse, Dichtung etc. ist komplett unterschiedlich. Selbst mit einem selbst gebastelten Adapter passt das nicht ... das ist etwas vollkommen anderes.

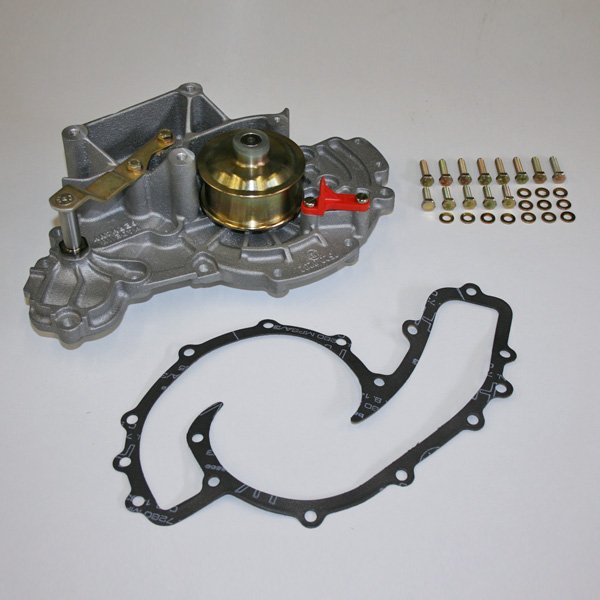

Anbei zwei Bilder: vom 928-Trumm


und den geradezu zierlichen Vierzylinder-Pümpchen ...


Den Anschluss der Rückseite kann man durch die Dichtungen erahnen.

In Natura wirkt die 928er-Variante optisch doppelt so groß, wie die der Vierzylinder ...

Marc W. CO
Marc W.
Geschrieben

Mir kommt die obere, vor allem die Dichtung, sehr bekannt vor. Aber egal, ich weiß es nicht mehr mit Gewissheit, sorry.

Fan des 917
Fan des 917
Geschrieben

Wie immer, gut erklärt und von der "Besten" prima gefilmt, ein Dankeschön an Jürgen :-))!

noch 15 Tage :D, wir sehen uns :-))!

Gruss

Detlev
