BMW X5 (E53) - Reparaturanleitung Außenspiegel (Anklappfunktion / Memory)

Empfohlene Beiträge

S.Schnuse
Erster Beitrag:
Letzter Beitrag:

Der X5 meines Vaters hat Memory Funktion und anklappbare Außenspiegel. Die Anklappfunktion hat nie funktioniert, die Spiegel klappten kurz an und gleich wieder auf. In der Waschstraße und auch beim Fahrtwind legte der X5 gern das linke Ohr an.

Diagnose des BMW Händlers: Kaputt, muss neu, 1.000 € (beide Seiten) :-o

Reparaturkosten durch Schnuse Tuning: 29,90 €

Wer das mal Nachbasteln möchte, hier die Anleitung dazu.

Schuld am losen Außenspiegel sind ein paar abgenutzte Zahnräder. Ein Elektromotor treibt über zwei Schneckenräder ein Hohlrad an. Die Scheckenradverzahnung nutzt sich ab, wahrscheinlich wenn man versucht den Spiegel von Hand anzuklappen.


Die Spiegelkappe geht relativ leicht nach vorn abzuziehen, es ist alles nur gesteckt.


Stecker von der Umfeldbeleuchtung abziehen und Spiegelkappe und Rahmen beiseite legen.


Nun haben wir genug Baufreiheit.


Drei Torx Schrauben (T10) halten den Spiegel am Spiegeldreieck fest.


Die Motor/Getriebeeinheit, die wir gleich zerlegen müssen, wird von unten mit 4 Torxschrauben gehalten.


Die Motor/Getriebeeinheit kann auch verdreht montiert werden, also unbedingt Position der Nasen merken, oder wie ich hier, ein Foto machen.


So muss das nachher wieder aussehen.


Die Motor/Getriebeeinheit wird von 4 Torxschrauben zusammen gehalten.


Nun wird das Motorgehäuse abgezogen und die Wellen mit den Zahnrädern heraus genommen.


Wie man am rechten Zahnrad sehen kann, sind die Zähne ziemlich platt. Deshalb blieb der Spiegel nicht mehr in Position, weil die Verzahnung übergesprungen ist.

Woher bezieht man die Ersatzteile?

Wenn man bei ebay die Suchbegriffe Reparatursatz Aussenspiegel BMW X5 E53 wird man mit Angeboten überhäuft.

Ich habe z.B. diese Teile hier gekauft: http://www.ebay.de/itm/221317625904?

Aber wiegesagt, es gibt mehrere Anbieter.

Das Problem mit dem Anklappen war aber noch immer nicht behoben. Der Spiegel war zwar wieder fest, aber nach dem Anklappen fuhr er gleich wieder auf.


Schuld daran ist der Mikroschalter. Die Blechklammer ist abgefallen und lag neben dem Schaltergehäuse. Das Scharnier kann man aber etwas enger zusammen biegen und wieder drauf stecken. Wer dennoch den Austausch bevorzugt, der muss keine 500 € zahlen, sondern nur 81 Cent: Klick mich!


Alles zusammen gebaut, und die Ohren bleiben nun angegelgt. :-))!

Jetzt registrieren, um Themenwerbung zu deaktivieren »
Kai360
Geschrieben

Danke für die Anleitung,

sehr schön gemacht und bebildert! :-))!

(hoffe trotzdem, dass ich die nicht benötige für den X6. Noch funkt es!)

ist ja mal wieder ein Lehrstück für:

1. die Austauschmentalität der sogenannten Fachwerkstätten.

2. dass auch alles kaputt geht, was an die modernen Schlurren drangeschraubt wird.

oder: Je mehr dran, desto mehr kaputt!

3. insbesondere Kunststoff eine recht endliche Lebensdauer hat.

S.Schnuse
Geschrieben

Man sieht aber auch (gottseidank) immer mehr Gegenbewegungen zur Wegschmeißmentalität, sei es in Form von Youtube Tutorials, Repair Cafés oder eben solchen Reparatursätzen für die X5 Außenspiegel, die es zuhauf bei ebay gibt.

Aber dieses geschickte Auslegen der Haltbarkeit (und der X5 Außenspiegel ist diesbezüglich wirklich eine Fehlkonstruktion) ist keine Erfindung der Neuzeit.

Das war schon beim E36 so, dass ein zu schwach ausgelegter Kondensator das Klimabedienteil lahm legte. Bei BMW wird immer das komplette Steuergerät / Bedieneinheit getauscht, und jeder E36 mit Klimaautomatik hat irgendwann dieses Problem. Bei hundertausenden gebauten E36 ist das ein gutes Aftermarket Geschäft, macht jeweils 300 € Gewinn. Aber auch dafür gibt es eine Reparaturanleitung, und wer einen Lötkolben bedienen kann, zahlt nur 50 Cent (neuer Kondensator) für die Reparatur.

Karl-Heinz
Geschrieben

Super Anleitung

aber wo bekomme ich so  eine Lampe für den Spiegel

Wenn ich das erfahre wäre ich Dir dankbar



S.Schnuse
Geschrieben

Welche Lampe?

planktom
Geschrieben

Umfeldbeleuchtung ist wohl gemeint

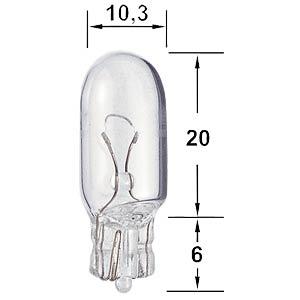

original dürfte ne 5W glassockellampe mit sockel T10 verbaut sein447746090_T10Glassockellampe.jpg.5718a9f7790f8b64add0d341f0db119a.jpg

S.Schnuse
Geschrieben

Wäre mir nicht bewußt dass der E53das schon hatte.

master_p
Geschrieben
Am 12.12.2019 um 11:16 schrieb Karl-Heinz:

Super Anleitung

aber wo bekomme ich so  eine Lampe für den Spiegel

Wenn ich das erfahre wäre ich Dir dankbar



Gibt's ganz normal im BMW Einzelteilehandel zu kaufen. Kostet aktuell 4,14€ z.B. hier: https://www.leebmann24.de/bmw-ersatzteile/view/btdetail/?series=e53&typ=fa71&og=03&hg=63&bt=63_0604 Sollte da anstatt der Glühlampe eher die Fassung kaputt sein, kostet das mit 8,51€ auch nicht die Welt.

S.Schnuse
Geschrieben

Danke, nun weiß ich dass es den E53 optional mit Umfeldbeleuchtung gab.

master_p
Geschrieben
vor einer Stunde schrieb S.Schnuse:

Danke, nun weiß ich dass es den E53 optional mit Umfeldbeleuchtung gab.

Sag mal das, was man da auf Deinem zweiten Bild sieht, das müsste doch die Fassung für die Umfeldbeleuchtung sein. Kann es sein, dass das nicht optional war bzw. mind. mit dem Außenspiegelpaket kam? Dann dürfte der von Dir reparierte X5 das auch haben. Vielleicht ist das ja durchaus ein häufig aufkommender Fehler, dass die Glühbirne kaputt ist und das kannste gleich noch mit  reparieren 😉

S.Schnuse
Geschrieben

Gern, aber den E53 haben wir schon seit Jahren nicht mehr. 🙂

Cengizk43
Geschrieben

Hallo,

Leider habe ich das Problem das der Kreisförmige ring der die Drehung an den Spiegel weiterleitet sehr abgenutzt ist, so wackelt mein Spiegel trotz der Verbesserung noch wisst ihr wo ich dieses Teil her kriege ? Natürlich soll es nicht zu teuer sein.spacer.png
