Audiovox C-905, Belegung der Anschlußbuchse?

[Jarama]

Als Espada Eigner habe ich natürlich vor vielen Jahren mir dies kaufen müssen, auf einem Flohmarkt, mit 2 Cassetten. Es ist 8-Spur Stereo Gerät zum Abspielen und wurde irgendwo unter dem Armaturenbrett mit einem Bügel untergebaut oder sonstwie eingebaut.



Das Innenleben sieht noch bestens aus, die Chromblende ebenfalls. Der Antriebsriemen ist erstaunlicherweise noch prima elastisch und nicht ansatzweise brüchig.

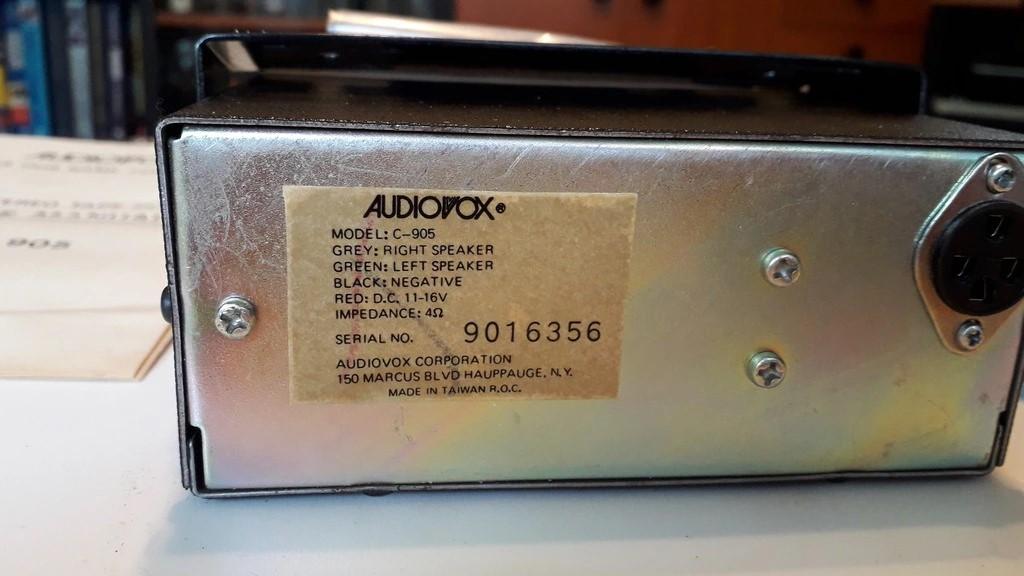

Leider habe ich keine Gebrauchsanweisung bzw. Anschlußanleitung (finde auch im www nichts dazu bzw. mag für diese einfache Info ungern 40,-- zahlen). Hinten ist eine Buchse mit vier Anschlüssen. Intern sind daran Kabel der Farben schwarz, rot, braun und blau angeschlossen. Braun und blau gehen zu Elkos (in Serie), weshalb ich vermute, dass es die beiden Lautsprecher sind. Rot und schwarz sind vermutlich +12V und Masse. Kann das jemand bestätigen? Und dass die Lautsprecher gegen Masse zu schalten sind? Hier u.a. ein Foto der Buchse.



Klar ist es unpraktisch zwei Lautsprecher nur an ein Abspielgerät (ohne Radio) anzuschließen, aber trotzdem .







[Anzeige eBay]

Hallo Jarama,



kennst du schon Audiovox C-905, Belegung der Anschlußbuchse? (Anzeige)? Dort ist vieles zu finden.



Technische Probleme Ersatzteile (Anzeige) | Technische Probleme Zubehör (Anzeige)

[Jarama]

vor einer Stunde schrieb Jarama:

Klar ist es unpraktisch zwei Lautsprecher nur an ein Abspielgerät (ohne Radio) anzuschließen,

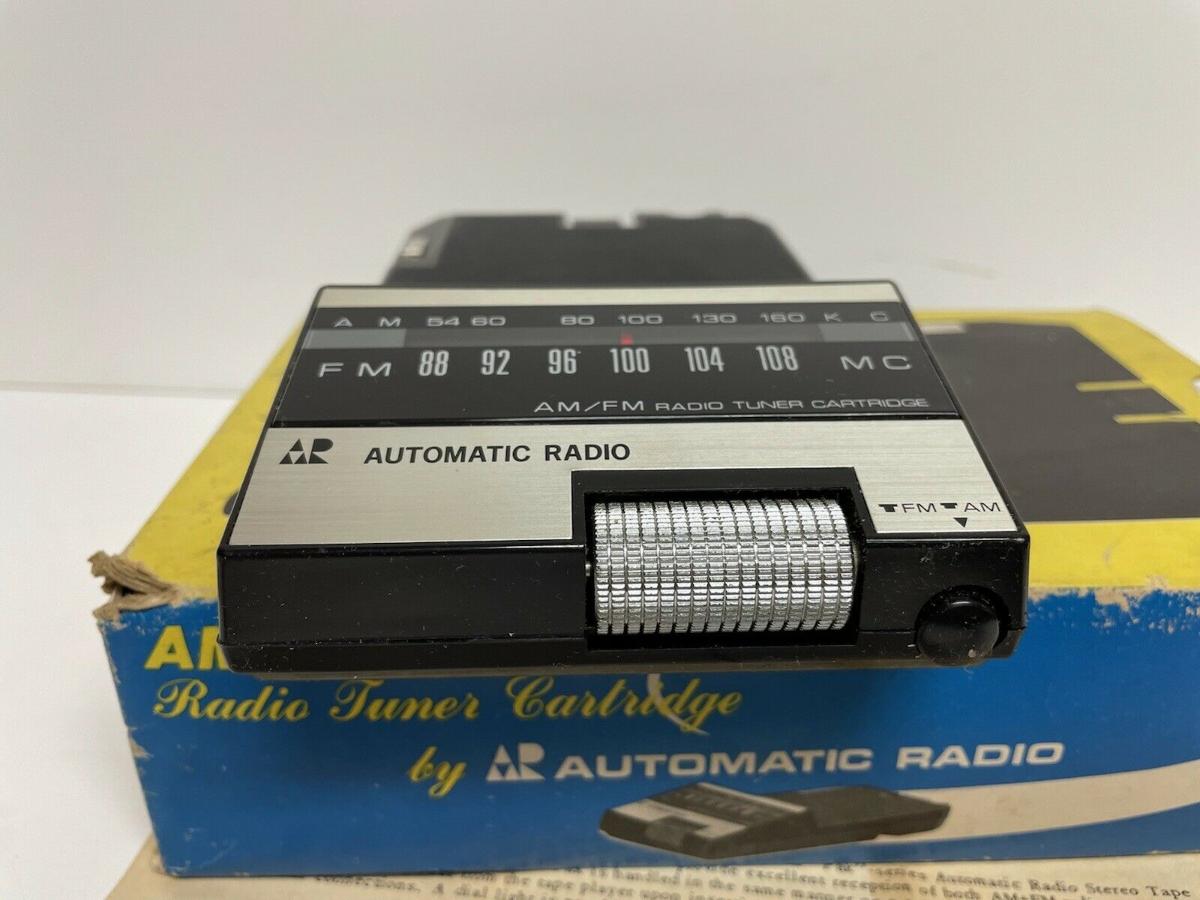

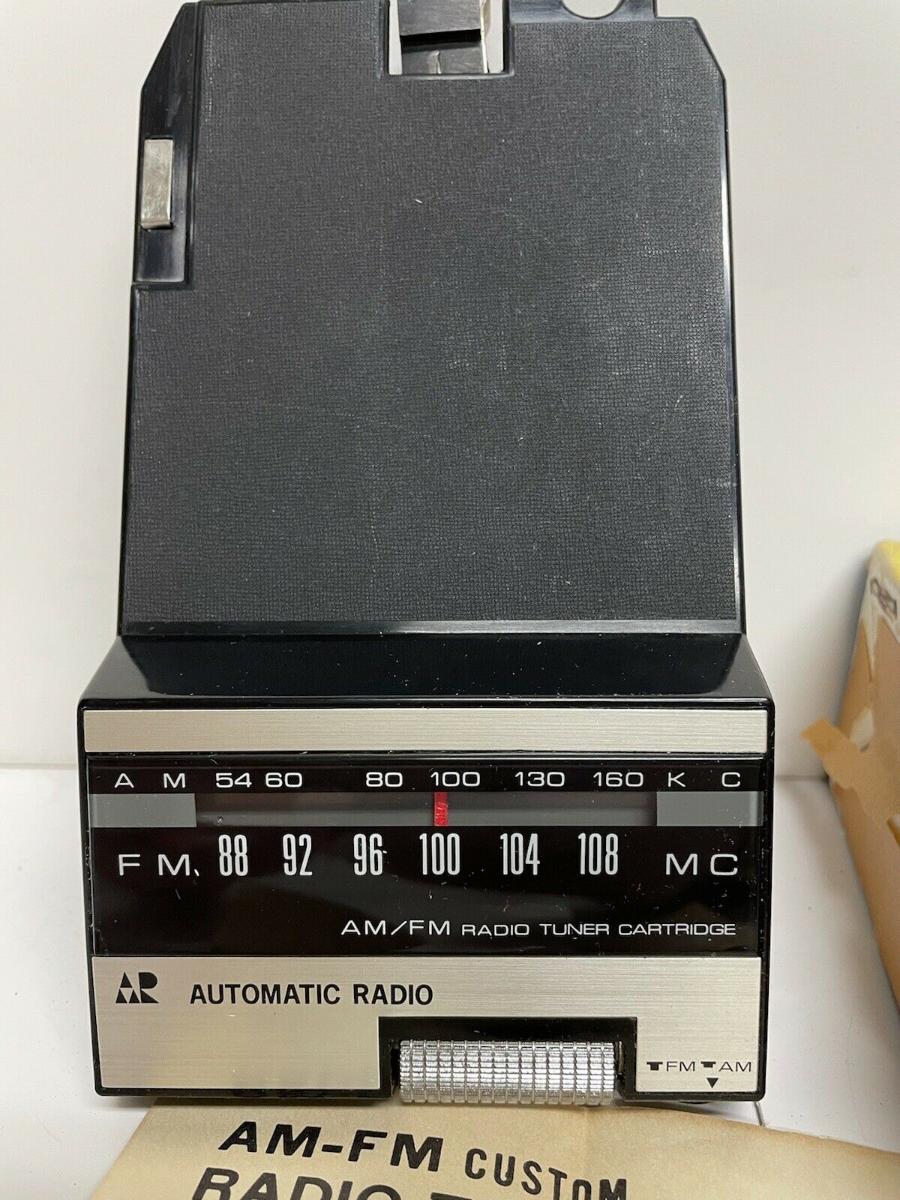

Pustekuchen, habe grad dies entdeckt und natürlich sofort erstanden. Wird an Stelle einer Kassette eingesteckt und macht aus dem Teil ein Radio. Ideen hatte die damals ... Immer nur Becker Mexico ist doch langweilig *duck*.



Das macht jetzt meine vorstehende Frage noch dringlicher





[Driver A.J. CO]

@Jarama

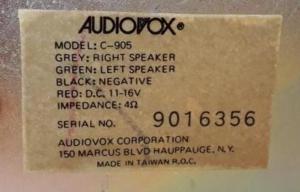

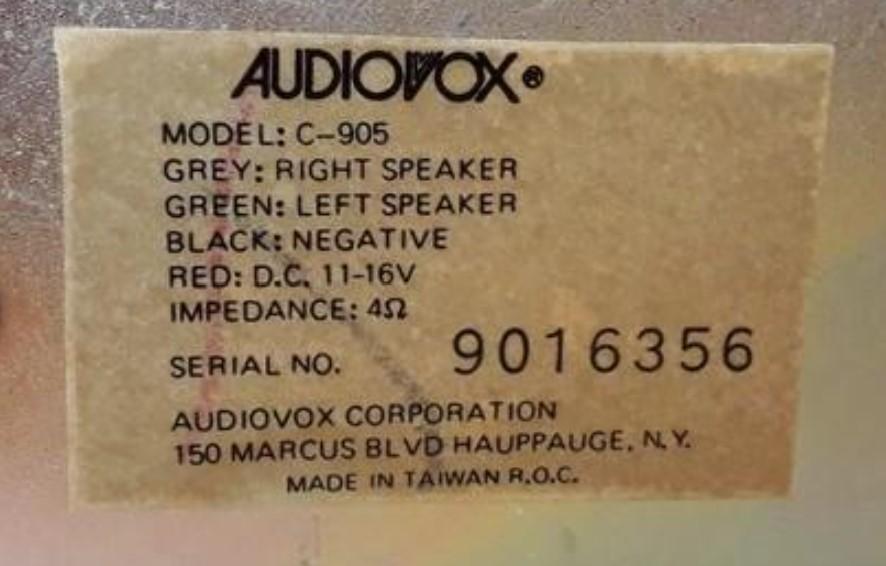

Die coolen Teile hätte ich auch gekauft! Ich hab zwar keinen Schaltplan, aber die Kabelelegung ist doch auf dem Typschild angegeben!

[Thorsten0815 VIP CO]

Genau das dachte ich auch gerade.....ist zwar in englischer Sprache, aber soooo alt ist Bernhard doch auch nicht.



Ist blau und Braun eventuell vergilbt, oder sucht er die andere Seite im Auto?

[Driver A.J. CO]

vor 44 Minuten schrieb Thorsten0815:

Ist blau und Braun eventuell vergilbt, oder sucht er die andere Seite im Auto?

Jarama hat das Teil wohl aufgeschraubt, er schrieb von den Kabelfarben intern.

[Jarama]

Die Angaben auf dem Typenschild beziehen sich sicherlich auf die Kabelfarben am (bei mir nicht mehr vorhandenen) Stecker, den man in die Buchse einstöpselt, menno . Die Buchsenbelegung kann man daher wohl nur anhand der internen Verdrahtung "deduzieren" .

[Irix]

Rot: Oben Rechts
Gruen: Oben Links

Schw: Unten Rechts

Grau: Unten Links



Wenn man von hinten drauf guckt. Beschwerden wenn es falsch ist nach /dev/null senden.



Gruss

Joerg
