308gtsdied

Blinker bei 308 GTS aus USA funktionieren, Blinker jedoch nicht

Empfohlene Beiträge

Jetzt registrieren, um Themenwerbung zu deaktivieren »
me308
Geschrieben

so was aber auch .....😉



wenn die Warnblinkanlage geht, ist das Blinker-Relais in Ordnung

dennoch, zur systematischen Fehleranalyse, gehe vor wie folgt:





das Relais für die Warnblinkanlage sitzt hinter der Armaturen-Abdeckung oben links in der ersten Reihe der Relais (siehe auch manual)
ziehe das Relais ein paar Mal heraus und stecke es wieder hinein


allerdings sollte man vor dem Austausch folgendes überprüfen (um das Relais auszuschliessen)


bei Zündung an:

a) gehen alle 4 Blinker wenn man den Schalter der Warnblinkanlage in der Mittelkonsole umlegt ?
(der Schalter kann durchaus korrodiert sein, also besser 10x hin- und her bewegen und dazwischen je 2 Sekunden warten .... oft kommt die Warnblinkanlage erst dann ) - wenn ja, ist das Relais in Ordnung


b) gehen die Scheibenwischer, Wischwasserpumpe, Bremslichter, Lüfter und Fensterheber ?

wenn nein, Sicherung 1 im linken Sicherungskasten überprüfen/wechseln
(Strom läuft über Sicherung 1 zum Warnblinkschalter - zum Warnblink-Relais - zum Blinkerhebel)


c) geht das Radio, gehen Innenraumbeuchtung und die Türlichter/Türlichtschalter

wenn nein, Sicherung 6 im linken Sicherungskasten überprüfen/wechseln
(Strom läuft über Sicherung 6 zum Warnblinkschalter - zum Warnblink-Relais)



wenn die Warnblinkanlage geht, ist das Blinker-Relais in Ordnung
dann liegt das Problem entweder am Blinkerhebel/Verkabelung oder ... am Warnblinkschalter bzw. dessen Verkabelung:





zur Funktion:
wenn der switch auf "on" steht, geht der Strom über den Warnblinkschalter direkt zu den Blinkern
wenn der switch auf "off" steht, geht der Strom über den Warnblinkschalter erst zum Blinkerhebel



falls also die Warnblinkanlage funktioniert aber die Blinker nicht, fliesst der Strom entweder nicht von Sicherung 1 zum Warnblinkschalter (gelb-schwarzes Kabel) oder nicht vom Warnblink-Relais zum Blinkerhebel (schwarz-weisses Kabel)





mit einer Prüflampe kannst Du feststellen bis wohin Du noch Strom hast





viel Spaß & Gruß von der Alm

Michael

308gtsdied
Geschrieben

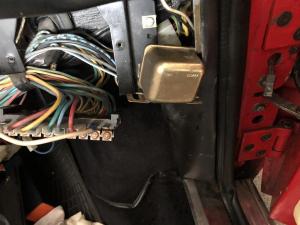

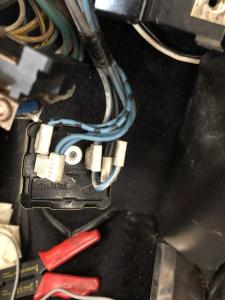

06C5175F-F14D-4A06-99DB-E5933BF528F4.thumb.jpeg.ba981b999c196919fa71fe9ea61192c9.jpegGuten Abend aus Tübingen😄😄😄

Meine US Ausführung hat links ein rundes

schwarzes Relais aber rechts auf dem

Foto zu sehen ein großes Relais was auch mit dem Warnblinker tickt u.der geht auch einwandfrei.

 Die Kabelfarben stimmen mit dem Stromlaufplan von meiner Betriebsanleitung überhaupt nicht überein

ebenso ist das Relais nicht verzeichnet USA Ausführung ?

Für Rat wäre ich sehr 🙏
