Beleuchtung Lüftungsregler

[winni_328 CO]

Hallo,



langsam klettern die Temperaturen wieder in den zweistelligen Bereich und ich kann mich in der unbeheizten Garage um ein Thema kümmern, das ich letztes Jahr nicht mehr geschafft habe.

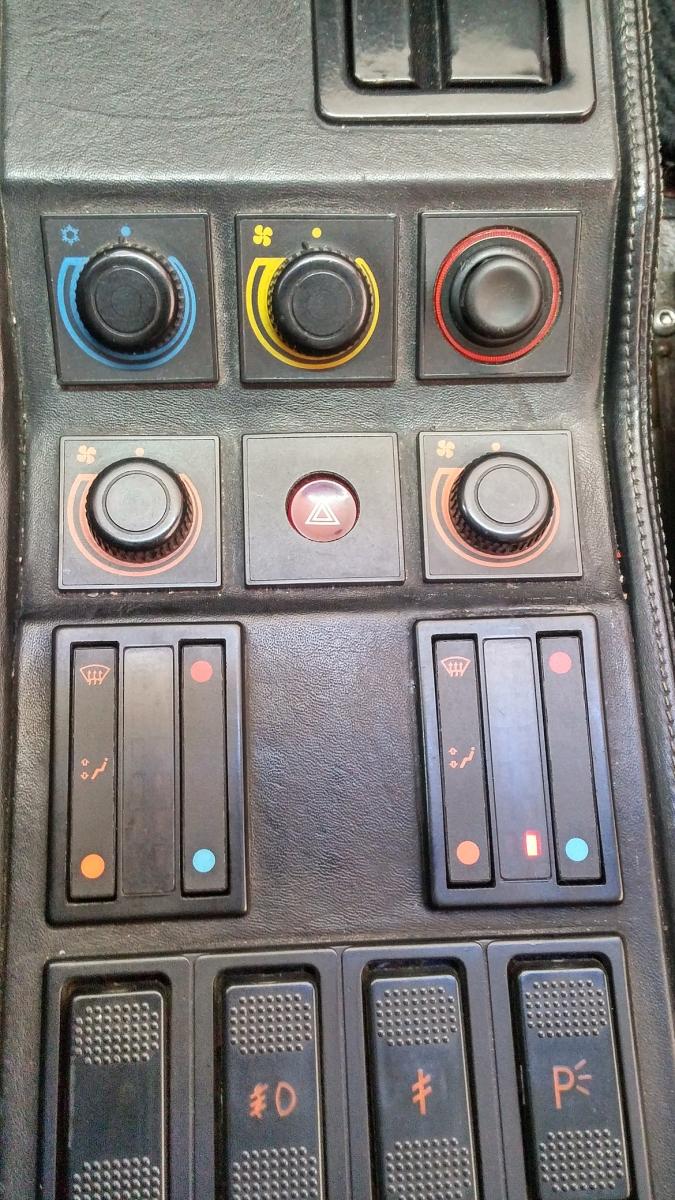

Bei der Lüftungsregelung links funktioniert die Beleuchtung nicht.

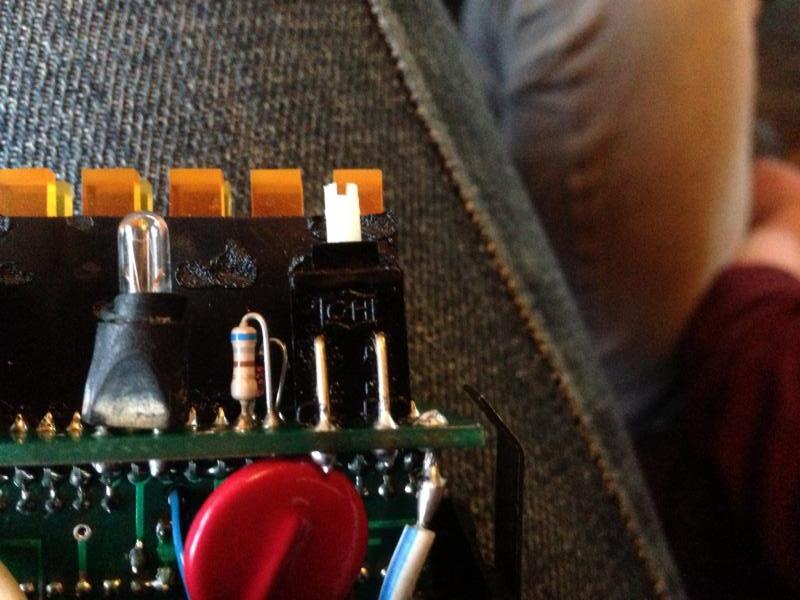

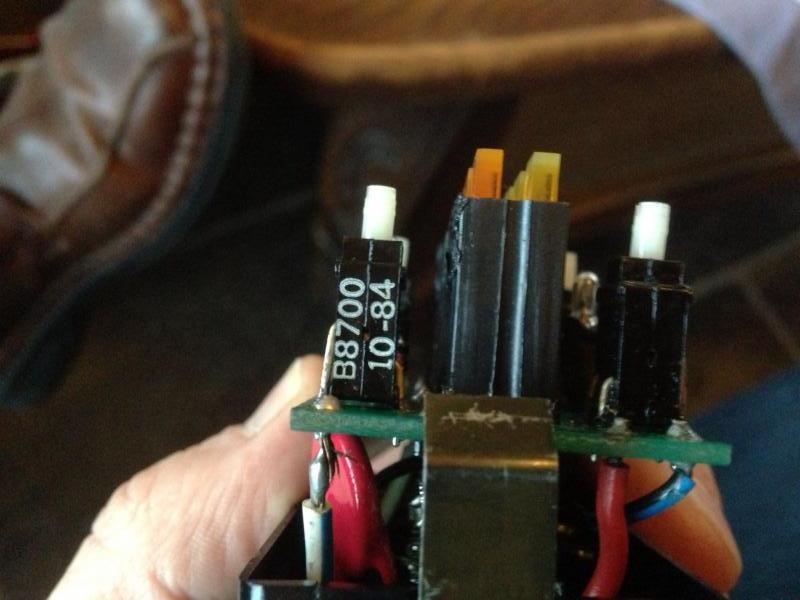

Im FerrariChat-Forum habe ich dieses Bild gefunden, offensichtlich kann man den Regler nach dem Ausbauen und auch öffnen.

Vorne / links und rechts das sieht nach den Birnchen aus.





Hat jemand dazu nähere Infos?



Danke und Grüße,

Winfried

[Anzeige eBay]

Hallo winni_328,



kennst du schon Beleuchtung Lüftungsregler (Anzeige)? Dort ist vieles zu finden.



Ferrari 308 / 328 Ersatzteile (Anzeige) | Ferrari 308 / 328 Zubehör (Anzeige)

[cinquevalvole CO]

Die Klappenstellung lässt sich noch ändern, die LED sind aber aus?



[winni_328 CO]

Nein die LED's funktionieren alle, auch die Steuerung.

Es geht um die Beleuchtung der Steuerung wenn man das Fahrlicht  einschaltet, die funktioniert nur noch in der rechten Steuerung.

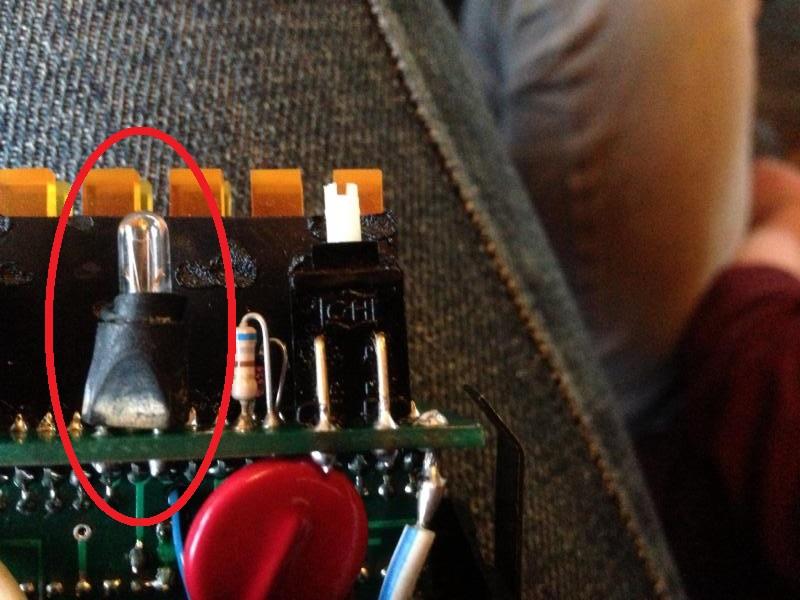

Denke das eingekreiste Teil ist die Beluchtung des Instruments, die sitzt wohl rechts und links auf der Platine.

.



[cinquevalvole CO]

Achso. Wenn Du einen Elektronikteilehändler wie conrad in der Nähe hast, zeig ihm das Birnchen und folge seinem Rat.

Funktionsprüfung und Tausch sollte gut möglich sein.





[Kai360 CO]

vor 22 Stunden schrieb winni_328:

Bei der Lüftungsregelung links funktioniert die Beleuchtung nicht.

Im FerrariChat-Forum habe ich dieses Bild gefunden, offensichtlich kann man den Regler nach dem Ausbauen und auch

Moin Winni,



ich verstehe Dich richtig?

Die Funktion ist einwandfrei, nur des Nächtens fehlt Dir die Beleuchtung des einen Schalters?



"Früher" hätte ich auch keine Ruhe gegeben bis alles wieder "funzt".  Heute sehe ich das etwas entspannter:



Erstens ist mir die Gefahr, dass ich bei der Öffnungsaktion eines vollfunktionsfähigen Schalters diesen in einen Zustand der Nichtfunktion versetze zu groß ( leidliche Erfahrung, Murpheys Gesetz, Verschlimmbesserung)

und

zweitens habe ich festgestellt, dass ich gerade mit den "Lustfahrzeugen" sehr selten nachts fahre...



Soll nur ein Denkanstoß sein...den Schalter gibt es auch sicher nicht mehr als E-Teil, oder?



Ansonsten frag mal @me308 hier!



[cinquevalvole CO]

Baunach hat den letzten 2016 für 800.- verkauft.

[winni_328 CO]

@Kai360 Genau, es geht nur um die Beleuchtung des Schalter. Und auch richtig, Nachts fahre ich eher nicht.

Da der rechte Schalter etwas lose ist versuche ich mal den herauszunehmen und zunächst die Verkabelung und das Gehäuse zu begutachten. Wenn mir das dann zu heikel ist kann ich es immer noch lassen.

Aber es juckt halt wenn da so was nicht geht, auch wenn es nur eine Kleinigkeit ist.



Danke für die Denkanstöße,



Winfried

[winni_328 CO]

So, Operation beendet.

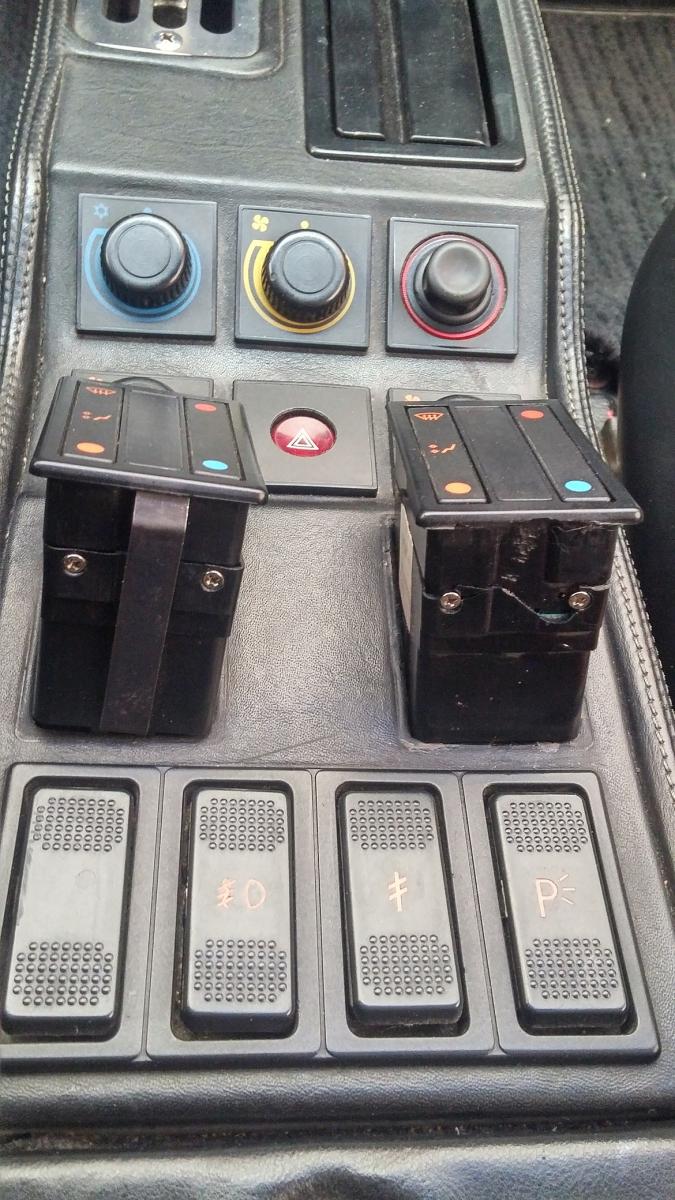

Erstmal bei Schalter herausgehebelt:



Der vermeinltich noch intakte hat aber an anderer Stelle bereits was abbekommen, die Klammern für die Arretierung in der Konsole fehlen, Das erklärt, weshalb das Teil recht lose ist.

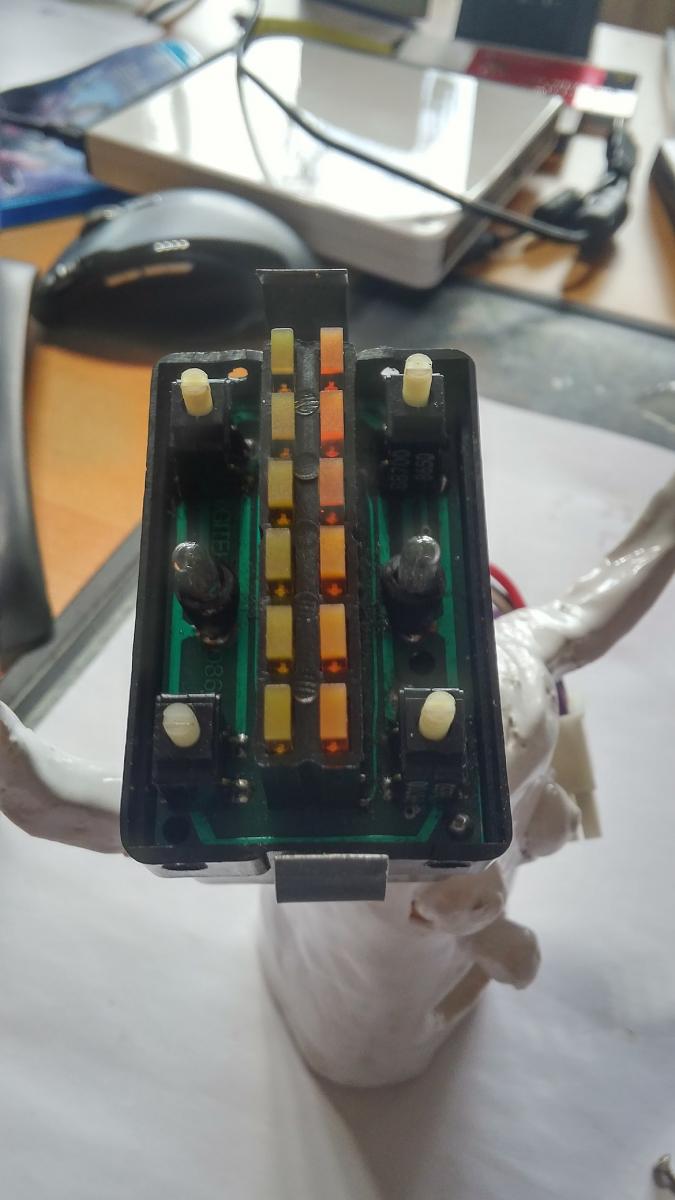

Schaltergehäuse geöffnet, sind vier kleine Schrauben die nicht allzufest angzogen werden sollten, Das Gehäuse springt recht schnell.

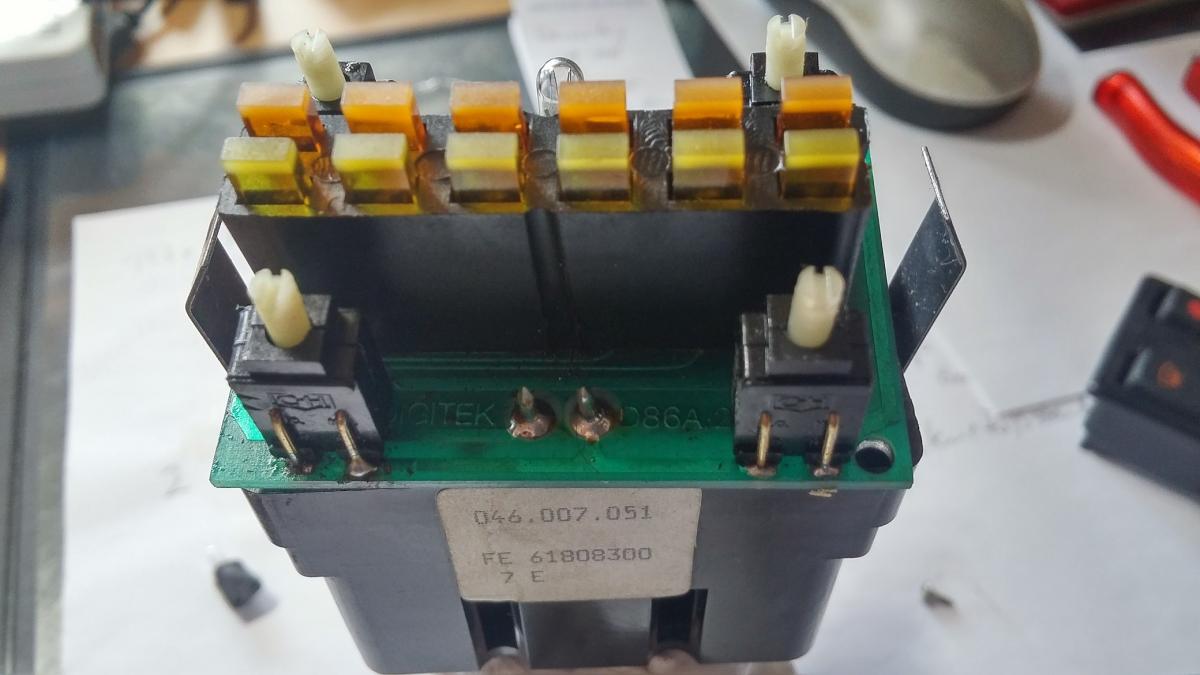

An den beiden Stiften ist das Birnchen aufgesteckt. Das Teil wird mit dem Gummisockel abgezogen (sieht man auf dem allersten Bild dieses Themas ganz gut).

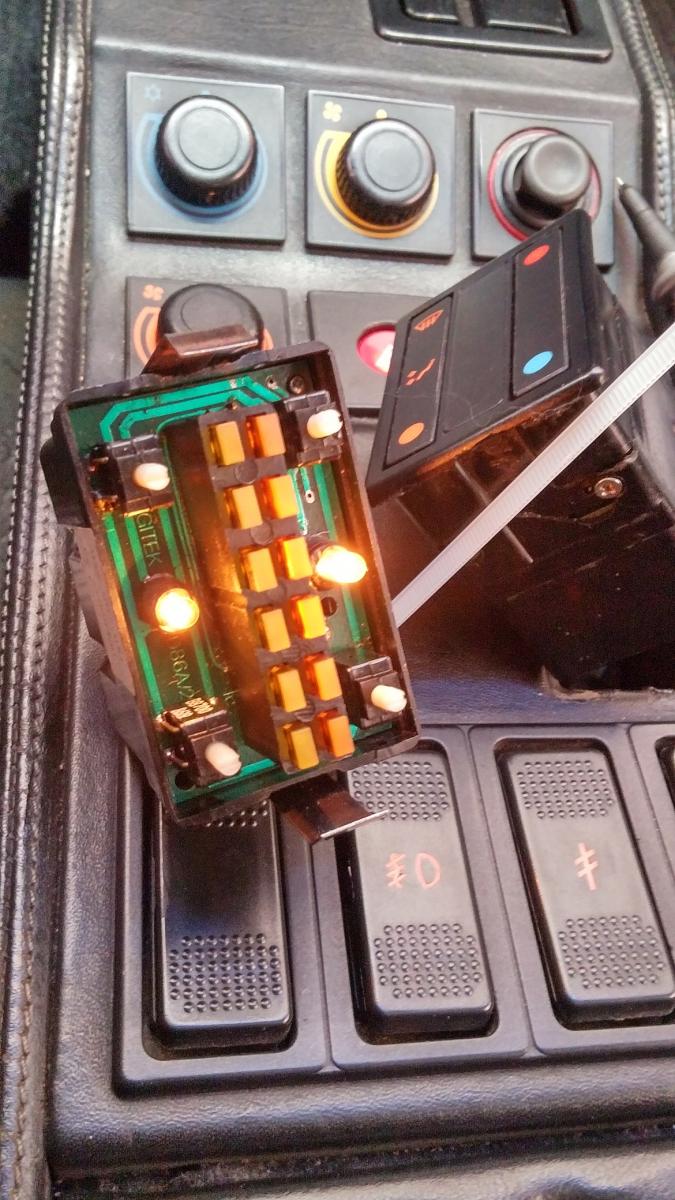

Nachdem der Durchdangsprüfer am Birnchen nichts entdeckte nochmal offen getestet ...

Scheint wieder mal eher ein Kontaktproblemchen gewesen zu sein.

Dann also wieder alles zusammenschrauben und einbauen.



Rechts passt die Einstellung der Temperatur nicht, hat sich irgendwann letztes Jahr eingeschlichen. Ich denke das ist aber nur ein Einstellungssache der Potis unten am Gehäuse. Eine Anleitung dazu habe ich gefunden, diese beschreibt das Verfahren für beiden Varianten (3 oder 4 Potis) die hier wohl verbaut wurden.



Damit hat sich der Faschingssonntag gelohnt,



Grüße, Winfried

[me308 CO]

vor einer Stunde schrieb winni_328:

Rechts passt die Einstellung der Temperatur nicht, hat sich irgendwann letztes Jahr eingeschlichen. Ich denke das ist aber nur ein Einstellungssache der Potis unten am Gehäuse.

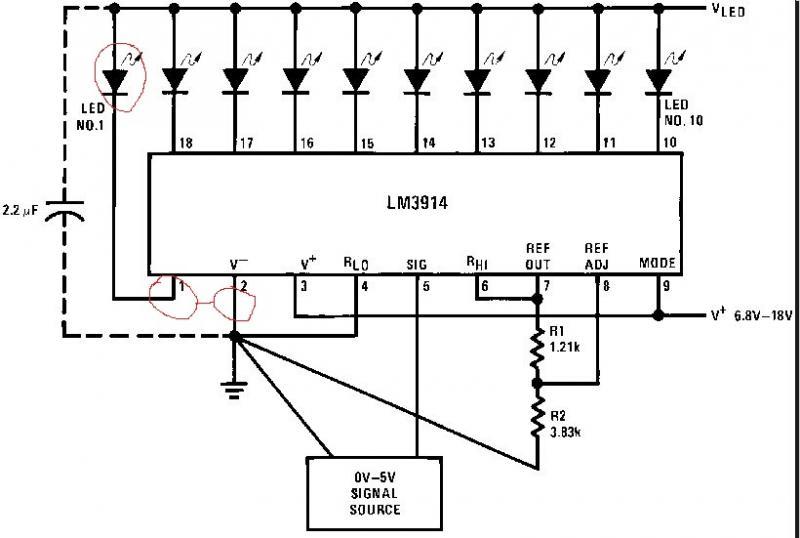

schau mal, ob es nicht evtl. eine - fälschliche Masse-Verbindung - bzw. ein Kurzschluss zwischen pin1 und pin2 des ICs LM3914 ist



das wäre sogar ein legitimer LED (Kurz-)Test

bei Kurzschluss zwischen pin1 und pin2 würde die untere LED aufleuchten





diese ICs gibt`s  günstig zum einstecken/ einlöten z.B. auch in der Bucht

http://www.ebay.de/sch/i.html?_odkw=LM3914&LH_PrefLoc=1&_osacat=0&_from=R40&_trksid=p2045573.m570.l1313.TR0.TRC0.H0.TRS0&_nkw=LM3914&_sacat=0









Gruß aus MUC

Michael



[328gtx]

Am 26.2.2017 um 15:56 schrieb winni_328:

Eine Anleitung dazu habe ich gefunden, diese beschreibt das Verfahren für beiden Varianten (3 oder 4 Potis) die hier wohl verbaut wurden.

LED Regeler lassen sich kalibrieren. Vorgehensweise siehe "Ferrari Service Bulletin 80-36".
