Ersatzteile aus 3D Drucker

[Ivanhoe]

Hallo zusammen ,



bemühe mich um Teile nachzufertigen aus Innenraum, bspw Flaps Lüftungsgitter, Blende Mittelkonsole , Blende Schaltkulisse und weitere Teile , die nicht mehr zu bekommen sind .


Frage :



weiß jemand aus welchen Material die Sachen gefertigt wurden ?


ABS ? PP ? Etc ?


Danke für Eure Mithilfe



Ivanhoe

[Anzeige eBay]

Hallo Ivanhoe,



kennst du schon Ersatzteile aus 3D Drucker (Anzeige)? Dort ist vieles zu finden.



Verschiedenes über Autos Ersatzteile (Anzeige) | Verschiedenes über Autos Zubehör (Anzeige)

[GeorgW CO]

Hallo,

zum Material kann ich leider nichts sagen, aber der Aschenbecher wäre auch noch ein heißer Kandidat. Da ist im vorderen Bereich der Rahmen etwas zu schwach ausgelegt.

Gruß, Georg

[Ivanhoe]

Ja ist auch geplant , Thema ist halt Temperaturen und Haltbarkeit , Bruchfestigkeit und Materialauswahl Oberflächenstruktur , Originalteile wurde gegossen . Es gibt kaum noch Teile.
Oberer Teil Mittelkonsole ist zudem lichtdurchlässig 🤔. 5 Fenster



updates folgen ..

[MichaelH CO]

ABS oder PETG. Vor allem wegen Temperaturbeständigkeit. Oberflächen entsprechend dem Druckverfahren, also ohne Nachbearbeitung nicht so dolle.

[Ivanhoe]

Könnte mir jemand seinen defekten Aschenbecher nebst Rahmen zur Verfügung stellen für Reproduktion , ich wollte mir die Schwachstelle mal anschauen und wie man es am besten verstärken kann.


Grüße

[GeorgW CO]

Hallo,

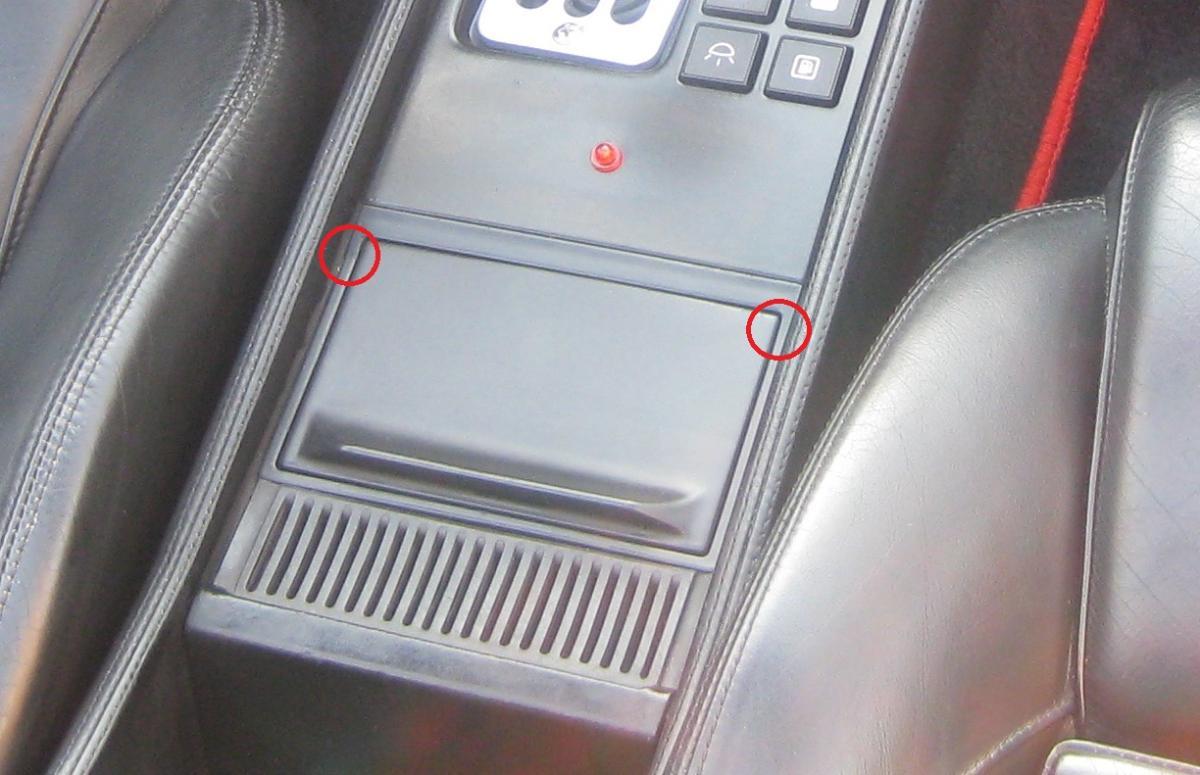

"zur Verfügung stellen" ist schlecht, aber Du hast ja auch einen 348. Die neuralgischen Stellen befinden sich vorne links und rechts am Rahmen, siehe Bild. Da bricht es gerne mal durch. Das sieht man auch bei vielen Inseraten, bei denen aufgrund dessen der vordere Steg zur Mittelkonsole hin fehlt.



Gruß, Georg

[chris321 CO]

...beim 430 wurde der Aschenbecher längsausgerichtet um in Rechtskurven aufzuklappen...(Randnotiz)

Aber tatsächlich eine gute Idee, wenn Teile nicht mehr verfügbar...

[Sarah-Timo VIP CO]

Ich finde die Initiative von @Ivanhoe richtig klasse und freue mich die Idee hier weiterverfolgen zu können. Das einzelne Teile im 3D-Druckverfahren reproduziert werden können ist eine Sache, die vor einiger Zeit noch kaum vorstellbar gewesen wäre. Bitte macht mal ein paar Bilder zu den Ergebnissen, ich finde das Thema super spannend.

[Ivanhoe]

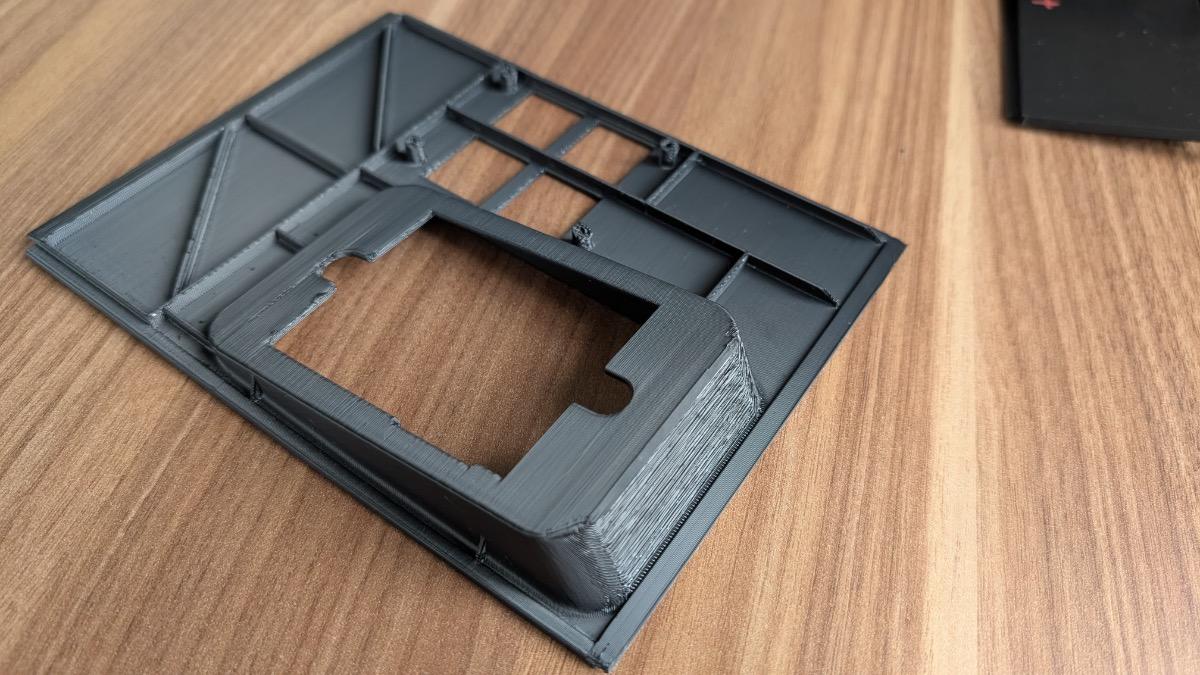

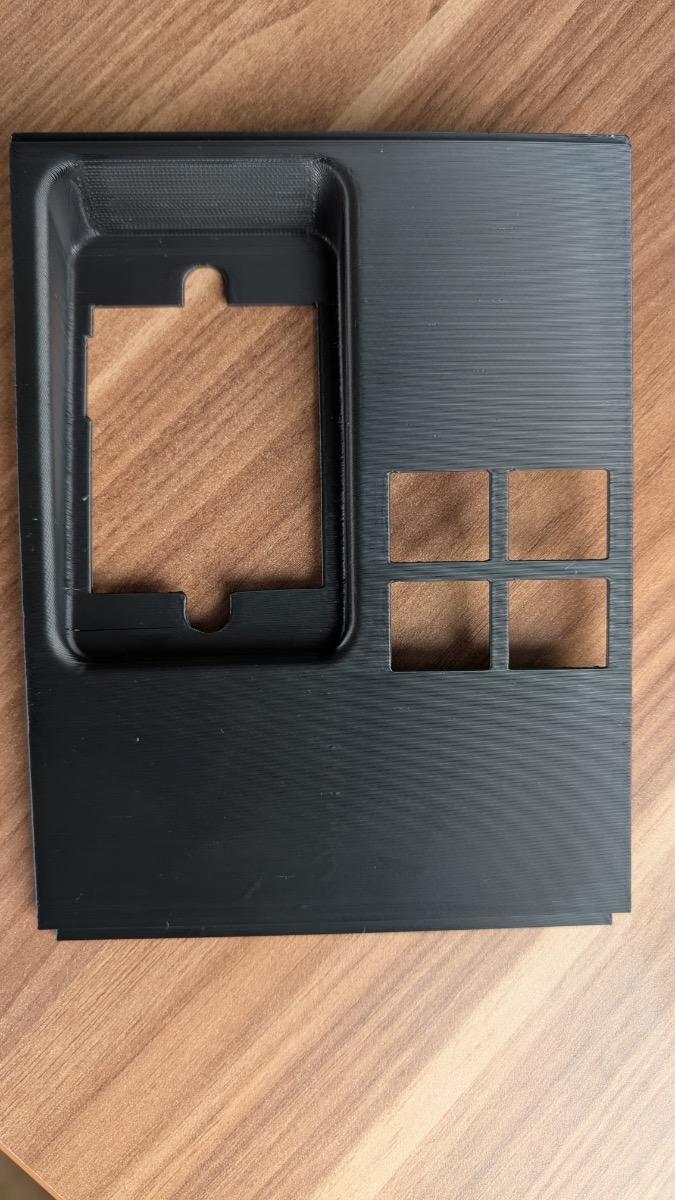

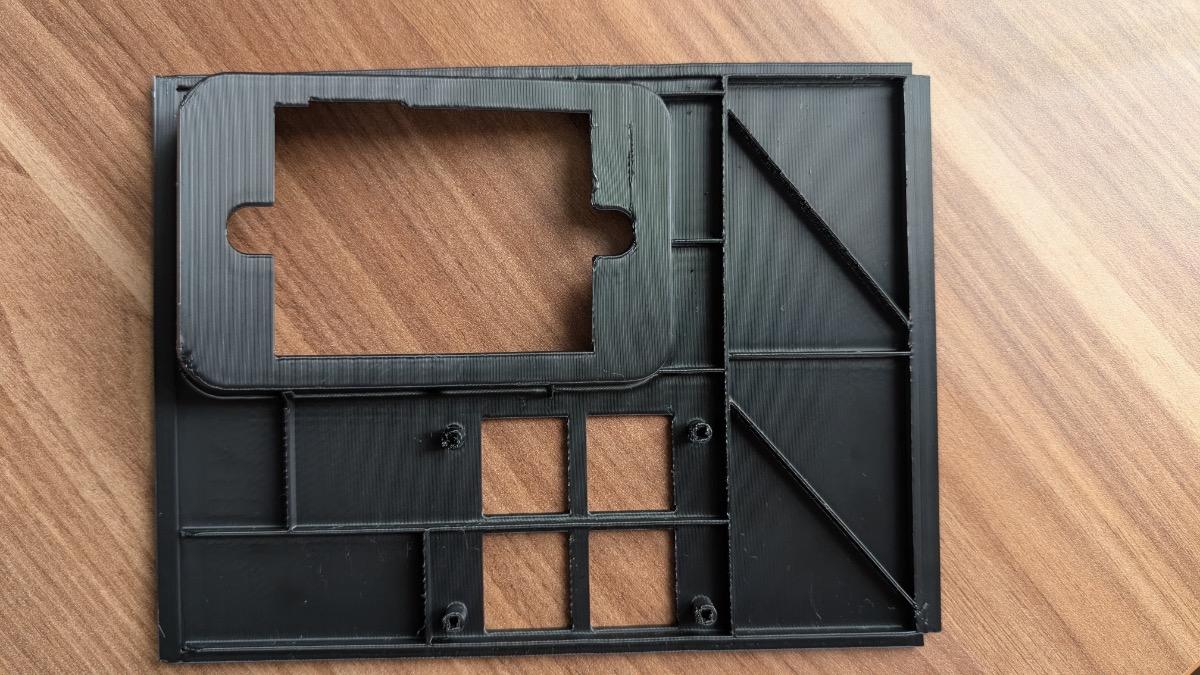

Update , Testdruck  aus PLA um Maße abzugleichen, Haptik und Schwachstellen zu finden


um die Schaltkulisse  herum wirkt das sehr dünn, aber es wird Stück für Stück .


wirklich krass wie das geht .  Vor Jahren nicht dran zu denken !

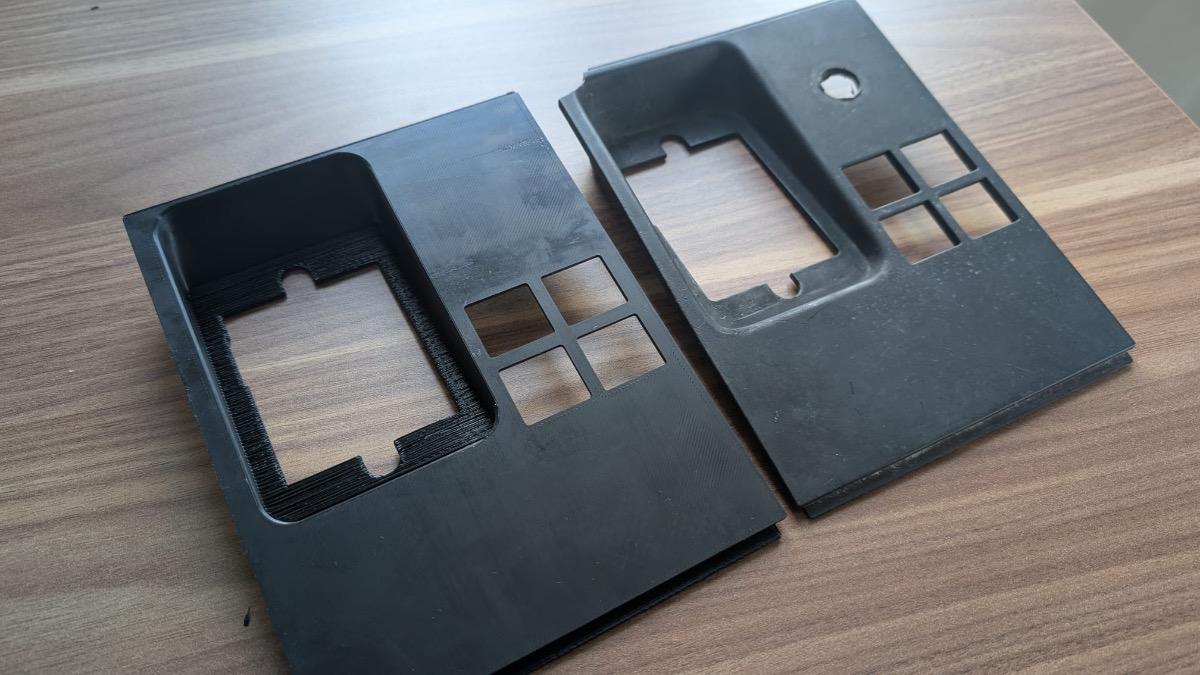

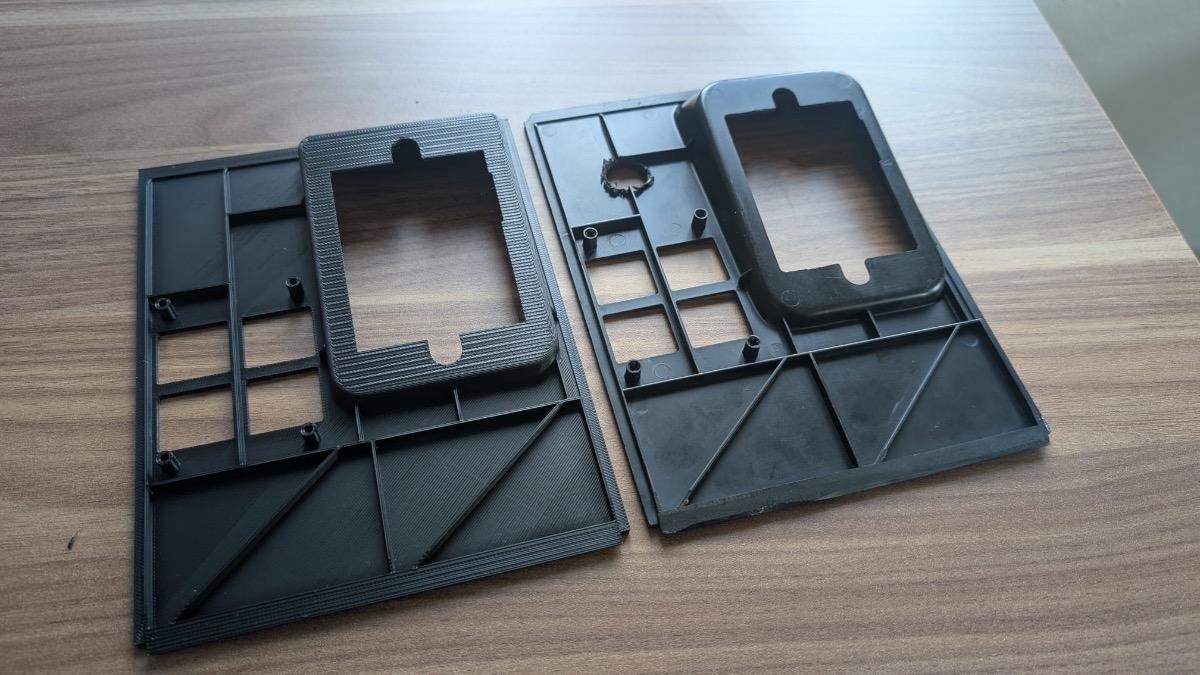

Rechts ist defektes Original

Links erster Versuch PLA



Das Bohrloch von früher herrlich 🤦🏻‍♂️🤣



suche immernoch defekten Ascher !



[Ivanhoe]

Apropos Wegfahrsperre , passt nicht ganz hier her, aber eh ich es vergesse !



Kennt sich einer mit den 90er Jahren WFS aus , sollten die mal ausfallen , wie man die überbrücken kann um nach Hause zu kommen ? Sieht oft aus wie Golf 3 mit 2 oder 3 Pins , vllt gab es auch verschiedene Varianten .  Hatten jetzt in Gruppe einen Ausfall nach 30 Jahren , 🤷🏻‍♂️. Das steht das Auto . Gern per PN um kein zweites Thema im Thema zu öffnen . Bin dankbar über jede Info, auch schon bestehender Thread ☺️



Ivanhoe

[Anzeige eBay]

Hallo Ivanhoe,



schau doch mal hier zum Thema Zubehör für Verschiedenes über Autos (Anzeige)? Eventuell gibt es dort etwas Passendes.

[Driver A.J. CO]

Die Wegfahrsperre komplett ausbauen. Kabelstrang verfolgen und die durchtrennten Originalkabel (meistens Zündung, Anlasser oder Benzinpumpe) wieder verbinden. Je nachdem wieviel Mühe sich der Einbauer gemacht hat, geht es easy oder schwierig.

[Sarah-Timo VIP CO]

vor einer Stunde schrieb Ivanhoe:

Update , Testdruck  aus PLA um Maße abzugleichen, Haptik und Schwachstellen zu finden


um die Schaltkulisse  herum wirkt das sehr dünn, aber es wird Stück für Stück .


wirklich krass wie das geht .  Vor Jahren nicht dran zu denken !


Rechts ist defektes Original

Links erster Versuch PLA



Das Bohrloch von früher herrlich 🤦🏻‍♂️🤣



suche immernoch defekten Ascher !



@Ivanhoe

...beeindruckend!

[michael308 CO]

vor einer Stunde schrieb Ivanhoe:

Update , Testdruck  aus PLA um Maße abzugleichen, Haptik und Schwachstellen zu finden


um die Schaltkulisse  herum wirkt das sehr dünn, aber es wird Stück für Stück .


wirklich krass wie das geht .  Vor Jahren nicht dran zu denken !


Rechts ist defektes Original

Links erster Versuch PLA



Das Bohrloch von früher herrlich 🤦🏻‍♂️🤣



suche immernoch defekten Ascher !



Tolle Arbeit, was für einen 3D Drucker hast du benutzt ?



Das ganze Spiel muss man leider komplett als Hobby betrachten, ansonsten wären die selbst erstellten Ersatzteile unbezahlbar. Vom Prototyp bis zum ersten fertig gedruckten Teil hast du bestimmt 15 Stunden benötigt🫣

[GeorgW CO]

vor 1 Stunde schrieb Ivanhoe:

Kennt sich einer mit den 90er Jahren WFS aus , sollten die mal ausfallen , wie man die überbrücken kann um nach Hause zu kommen ?

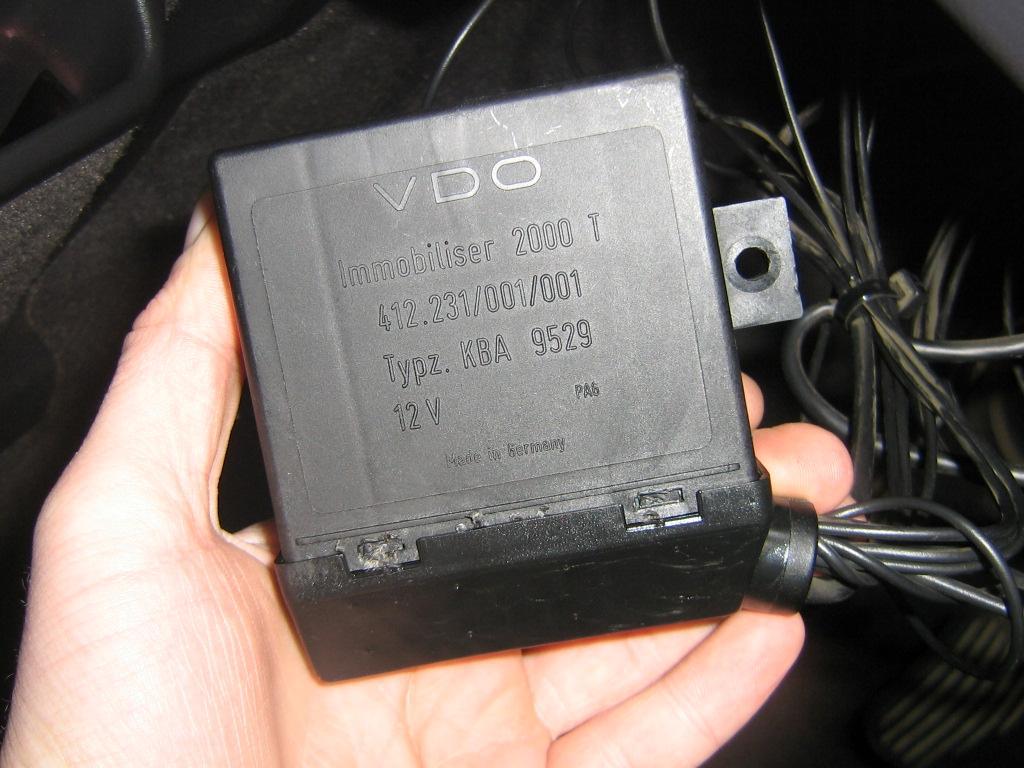

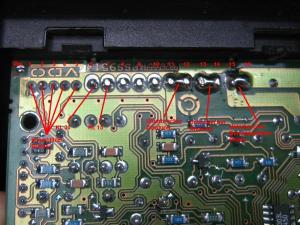

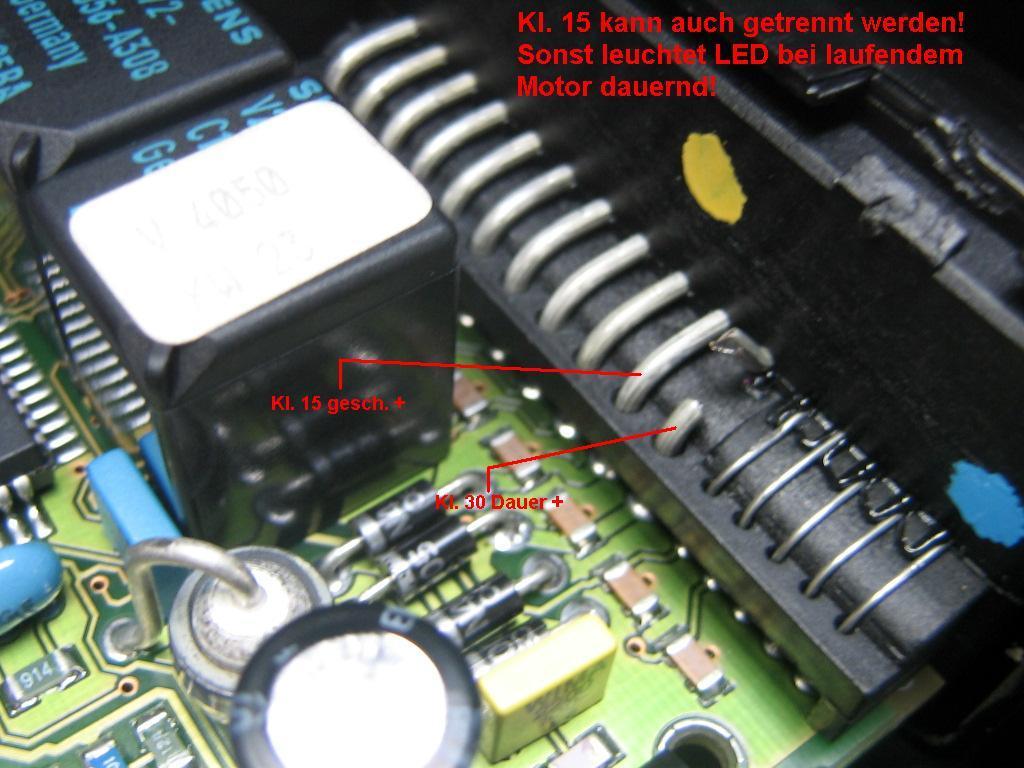

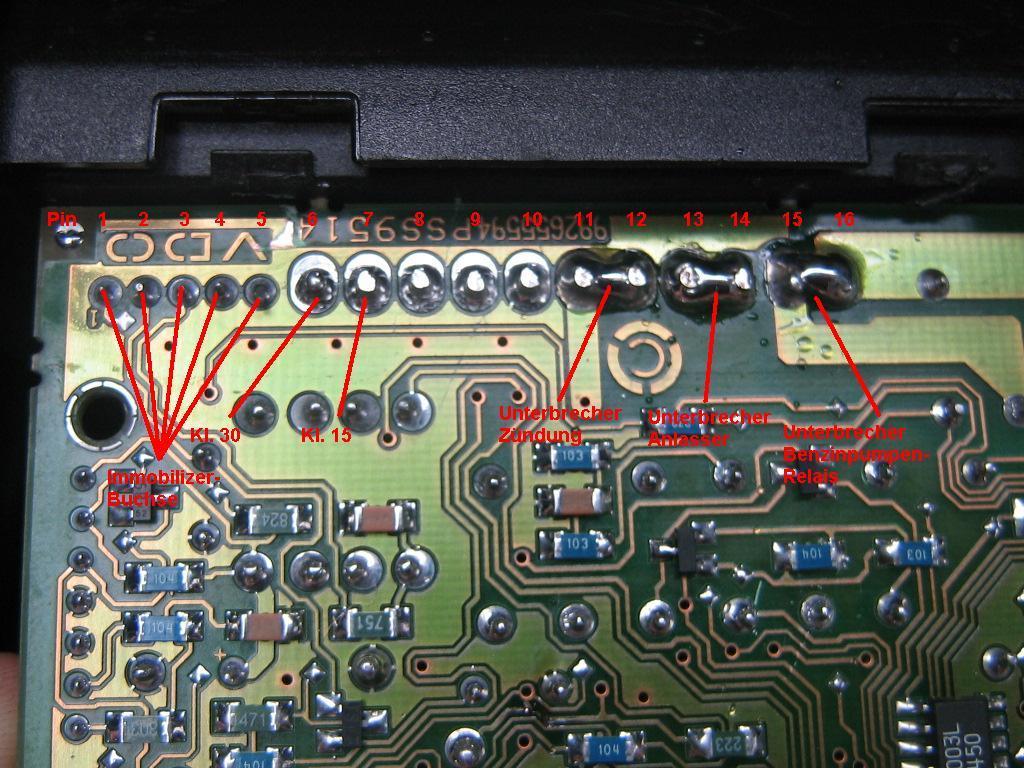

Aus dieser Zeit stammen diese sog. "Pinöpel"-Wegfahrsperren, die lassen sich wie folgt überbrücken und deaktivieren:



Saubere Arbeit mit der Konsole!

Gruß, Georg

[Ivanhoe]

vor 46 Minuten schrieb michael308:

Tolle Arbeit, was für einen 3D Drucker hast du benutzt ?



Das ganze Spiel muss man leider komplett als Hobby betrachten, ansonsten wären die selbst erstellten Ersatzteile unbezahlbar. Vom Prototyp bis zum ersten fertig gedruckten Teil hast du bestimmt 15 Stunden benötigt🫣

Ja, es kostetet viel Zeit , Passion é 🤌🏻

vor 4 Minuten schrieb GeorgW:

Aus dieser Zeit stammen diese sog. "Pinöpel"-Wegfahrsperren, die lassen sich wie folgt überbrücken und deaktivieren:



Saubere Arbeit mit der Konsole!

Gruß, Georg

Mega Dankeschön Georg 🤝🤝

[Ivanhoe]

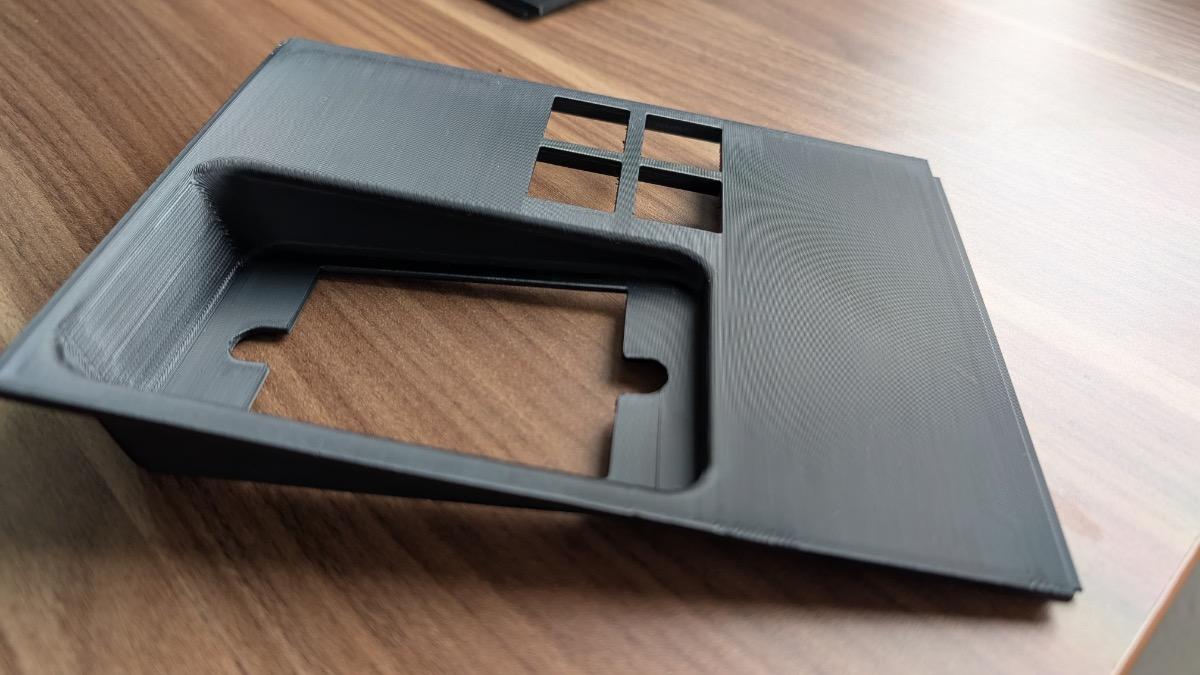

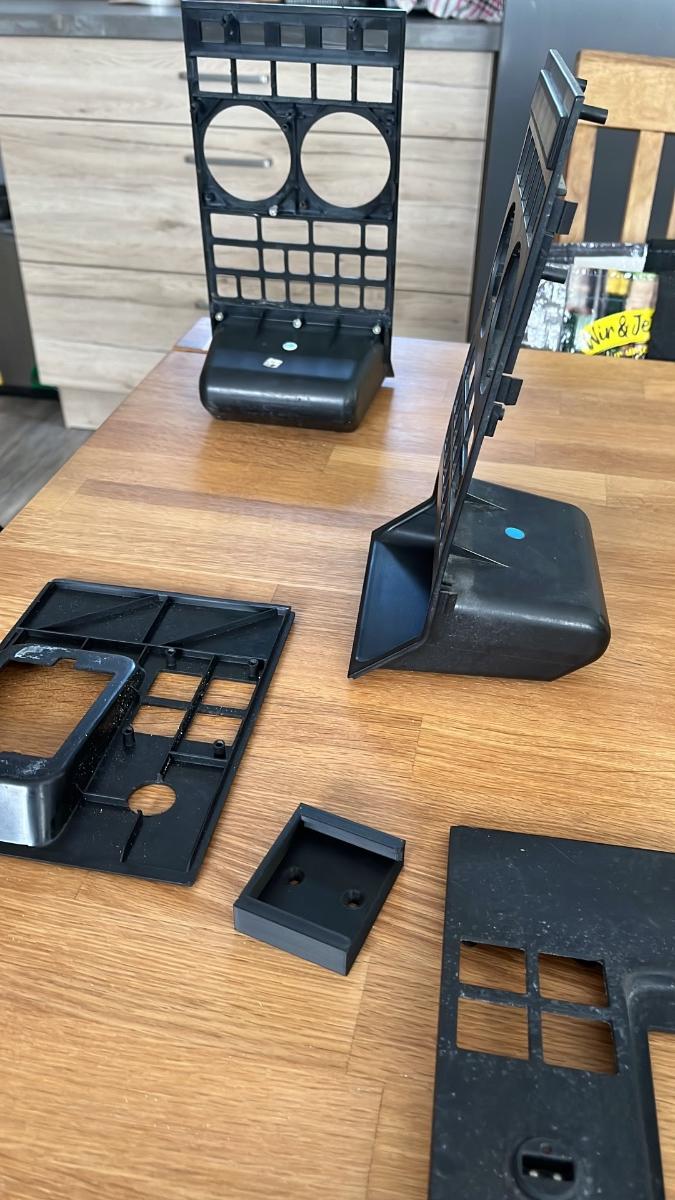

So ich habe das Modell gerstern nochmal überarbeitet damit die Schräge nach hinten raus (am Gang-Schalthebel Loch) jetzt wie beim Original ist. Hier und da hat sie noch paar Macken die ich noch verbessern kann .
Hab auch nix dran nachgearbeitet, ist so wie es aus dem Drucker raus kam. Hab nur die Stützen entfernt.
Werde die Schichthöhe von 0.2 auf 0,08mm minimieren um Rillen verschwinden zu lassen. Die Wellen sind  optische Täuschung durchs Foto



es wird 🥰🤌🏻





weiß jemand wie ich den Ascher rausbekommen ohne zu zerstören ?


Schönes Wochenende

[GeorgW CO]

vor 40 Minuten schrieb Ivanhoe:

weiß jemand wie ich den Ascher rausbekommen ohne zu zerstören ?

...das ist völlig easy: die beiden Einsätze für die Kippen nach oben rausziehen, darunter befinden sich zwei Kreuzschlitzschrauben. Die rausdrehen, fertig!

Gruß, Georg

[GeorgW CO]

vor 5 Stunden schrieb Ivanhoe:

So ich habe das Modell gerstern nochmal überarbeitet damit die Schräge nach hinten raus (am Gang-Schalthebel Loch) jetzt wie beim Original ist. Hier und da hat sie noch paar Macken die ich noch verbessern kann .
Hab auch nix dran nachgearbeitet, ist so wie es aus dem Drucker raus kam. Hab nur die Stützen entfernt.
Werde die Schichthöhe von 0.2 auf 0,08mm minimieren um Rillen verschwinden zu lassen. Die Wellen sind  optische Täuschung durchs Foto



es wird 🥰🤌🏻

Das sieht wirklich super aus!

Wenn die Teile jetzt noch (wie beim Original) beschichtet oder lackiert werden, dann wird man sie wohl kaum noch unterscheiden können. Gratuliere, saubere Arbeit!

Gruß, Georg
