Stromlaufplan Ferrari 328 GTB Baujahr 1988 (Anlasser dreht nicht)

Empfohlene Beiträge

328GTB
Erster Beitrag:
Letzter Beitrag:

Hallo Ferraristi,



mein 328 GTB will nicht mehr anspringen.

Das heißt der Anlasser dreht nicht - Kraftstoffpumpe läuft kurz an, aber mehr tut dich nicht.

Hab damit seit über 20 Jahren noch nie Probleme gehabt. Samstag ganz normal abgestellt

und jetzt geht nicht mehr.

Hat da jemand Erfahrung schon gehabt ? Batterie ist in Ordnung.

Wo bekomme ich Stromlaufpläne her ?



Danke im voraus für jede Hilfe

Gruß Andrea




Jetzt registrieren, um Themenwerbung zu deaktivieren »
bozza
Geschrieben

Hätte einen vom 308 GT4, dürfte bis auf ein paar Details analog sein.
Schick mir PN mit E-Mail, dann schick ich ihn dir zu

Jonesflint
Geschrieben

Ich häng Dir mal das an, das me308 geantwortet hatte, als ich ein Problem mit der Pumpe gehabt hab.

Da erwähnt er auch die betreffenden Relais bzw. Sicherungen des Starters, die ich als erstes testen würde... (An dieser Stelle nochmal danke an Michael !)

LG, Christian



"

1.) die Pumpe soll nur laufen bei Zündung auf "Start" (d.h. Anlasser dreht) oder - zum testen - wenn Du den blauen Sicherheitsstecker vom Mengenteiler abziehst, dann reicht auch einfach "Zündung an"

wenn Sie dann aber nicht läuft, kann es die Pumpe selbst sein oder auch eines der beiden Relais - jetzt schau` in Dein Betriebshandbuch sofern vorhanden:



2.) Relais R (Benzinpumpe / fuel pump, Bosch...113) und Relais S (Startrelais / pump starting relay, Bosch...101) - zum testen kannst Du die Relais austauschen mit : Relais Q (Fenterhebermotor) für R und Relais P (Klimaanlage) für S

wenn die Pumpe nach den beschriebenen Tests nicht läuft, ist sie hin

in jedem Falle nicht so schlimm



Gruß aus MUC

Michael

"

328GTB
Geschrieben

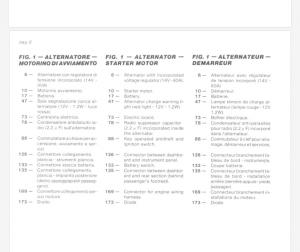

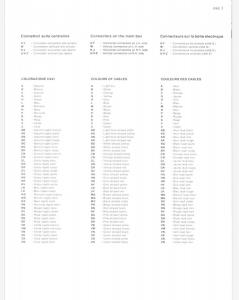

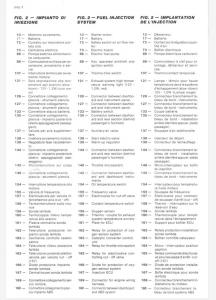

Hab ein Schaltplan bekommen vom 328 und ich bin sicher ich hab ein Klemme 50 Probleme.

Wer weiß wo man die Nr.169 im Motorraum findet IMG_7368.thumb.JPG.9b4c78f8498e9f746e02632c0bc0a429.JPG









me308
Geschrieben
vor 3 Stunden schrieb 328GTB:

und ich bin sicher ich hab ein Klemme 50 Probleme.



warum ?  😉



um hier wirklich sicher zu sein, miss doch einfach an der "ersten" Zündspule (gelbes Kabel) ob Du Spannung (12V) gegen Masse hast -

Prüflampe reicht aus,  ob Du Strom hast oder nicht, siehst Du wenn das Licht angeht 😎



der Connector den Du suchst liegt am Rahmen zwischen Kühlflüssigkeitsbehälter und hinterem Spulenpack





Gruß vom Lago

Michael

328GTB
Geschrieben

Ferrari schnurrt wieder 😉



Danke Michael für den Einbauort des Connector.

hab recht gehabt das Klemme 50 gefehlt hat.

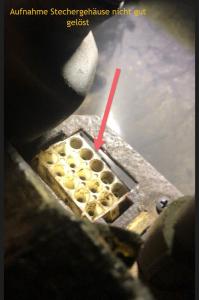

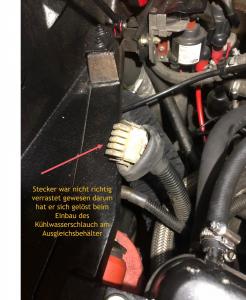

Habe festgesellt das der Stecker sich gelöst hat, beim Einbau des Kühlmittelschlauchs

am Ausgleichsbehälter, normal löst sich dieser Stecker nicht so einfach, er hat ja Rastnasen.

Wahrscheinlich war er irgendwann mal gelöst worden und nicht mehr richtig gesteckt worden.

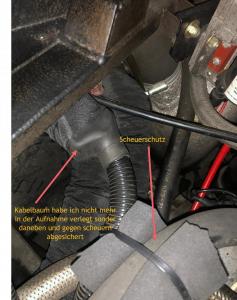

Habe den Kabelbaum nicht mehr in dieser Aufnahme befestigt. sondern daneben und gegen scheuern gesichert.

Sollte jeder mal überprüfen ob er noch korrekt verrastet ist.

Danke für Info und bis bald



Gruß Andrea




me308
Geschrieben
vor 2 Stunden schrieb 328GTB:

Danke Michael für den Einbauort des Connector.



Habe festgesellt das der Stecker sich gelöst hat, beim Einbau des Kühlmittelschlauchs

am Ausgleichsbehälter,



mittlerweile ein Klassiker bei dem beschriebenen Phänomen und erster Verdächtige



diese Stecker / Verbinder sehen heutzutage bei allen 308 / 328 gleich aus -

meist noch korrodierte Kabel oder wie in diesem Falle sogar komplett abgelöste








guter hack, Andrea, für zukünftigen Schutz des Steckers   !





Gruß vom Lago

Michael
