paul01

Diablo Kupplungsnehmerzylinder

Empfohlene Beiträge

paul01
Erster Beitrag:
Letzter Beitrag:

Hallo,

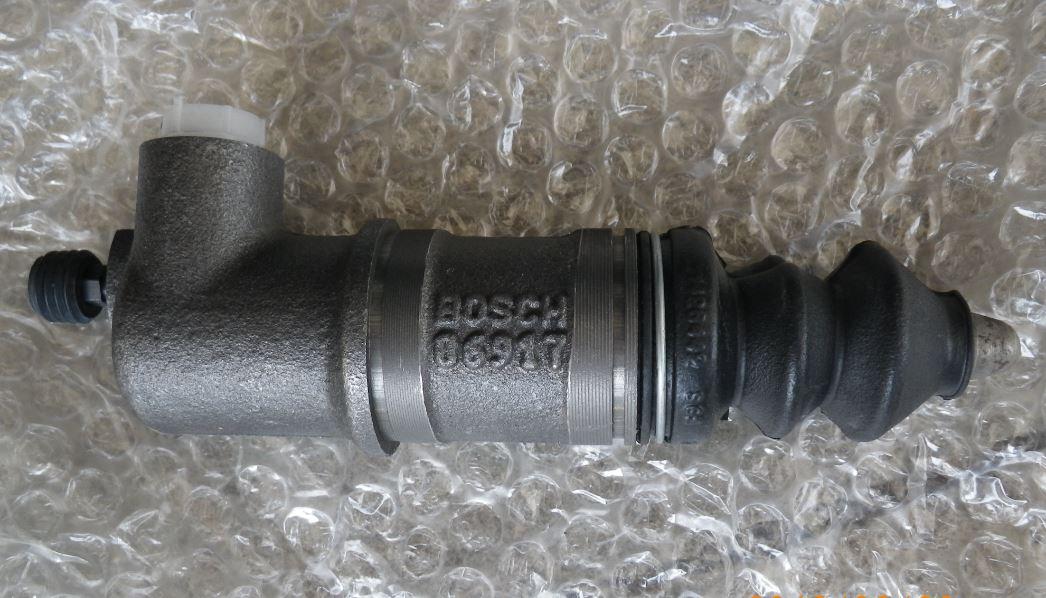

wollte einen Ersatzteileintrag für einen Kupplungsnehmerzylinder machen. Vor wenigen Jahren habe ich für einen Diablo 1992 einen bekommen und eingebaut, der gut und angeblich der Originale von Lamborghini ist. Mir wurde dabei auch gesagt, dass einer von Fiat oder Alfa nur ähnlich, aber nicht ganz gleich ist. Evtl. nur im Kolbendurchmesser.


Einen Kupplungsnehmerzylinder Bosch 86917 habe ich auf die Schnelle aber nicht gefunden. Das macht einen Ersatzteileintrag sinnlos.

Gibt es jetzt andere, die von Lamborghini-Vertretungen verwendet werden ? Hat jemand die letzten 5 Jahre einen neuen verbaut ?

Gruß

Paul

Jetzt registrieren, um Themenwerbung zu deaktivieren »
paul01
Geschrieben

Hallo,

den Kupplungsnehmerzylinder Bosch 86917 habe ich überhaupt nirgends gefunden ?

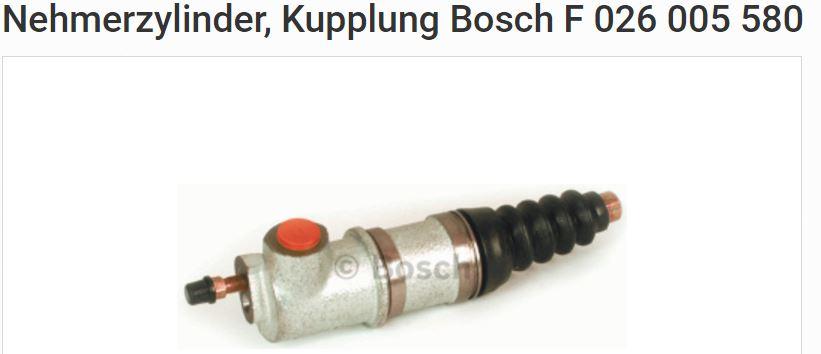

In vielen alten Fiat und Alfa wird folgender eingesetzt:


Der Kolbendurchmesser wäre ok mit einem Zoll. Und die Aufnahme sieht auch passend aus. Die Stange muss man sowieso ersetzen.

Gruß

Paul

paul01
Geschrieben

Hallo,

die Lamborghini Nummer ist 002136948 und würde in viele Autos passen lt. Eurospares:

Lamborghini Countach 25th Ann. (1989), Countach 5000 QV (1985), Countach 5000 QVi (1989), Diablo (1991), Diablo 6.0 (2001), Diablo GT (1999), Diablo Roadster (1998), Diablo SE30 (1995), Diablo SV (1997), Diablo SV (1998), Diablo SV (1999), Diablo VT (1994), LM002 (1988)





Evtl. bestelle ich mal den neueren Bosch im obigen Bild. 40,- inkl. Versand. Brauchen kann ich den aktuell nicht, aber interessant wäre das schon...

Gruß

Paul

paul01
Geschrieben

Hallo,

habe bestellt...bitte nicht den tieferen Sinn hinterfragen.

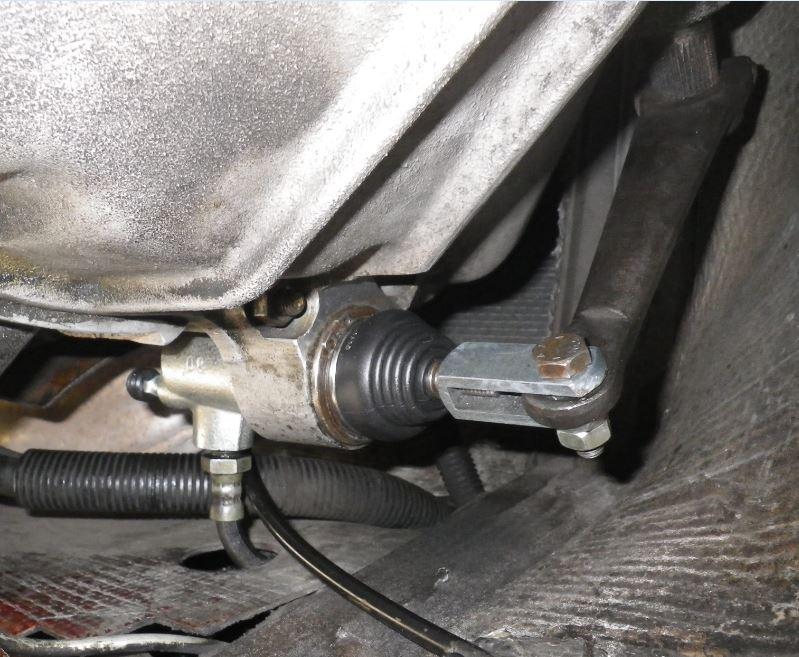

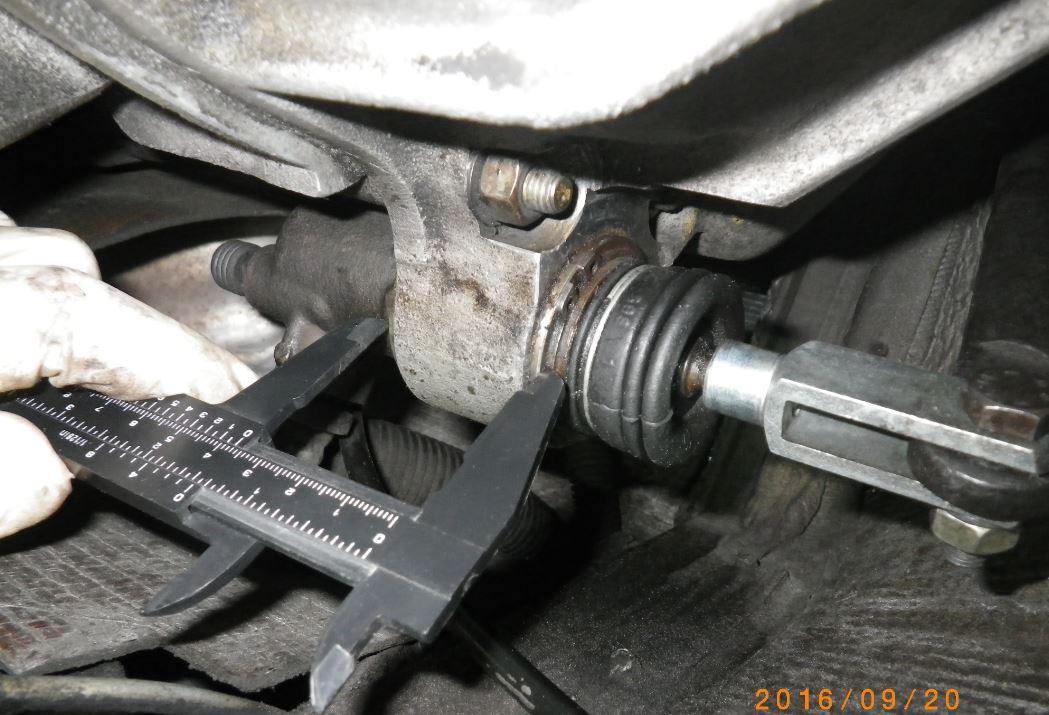

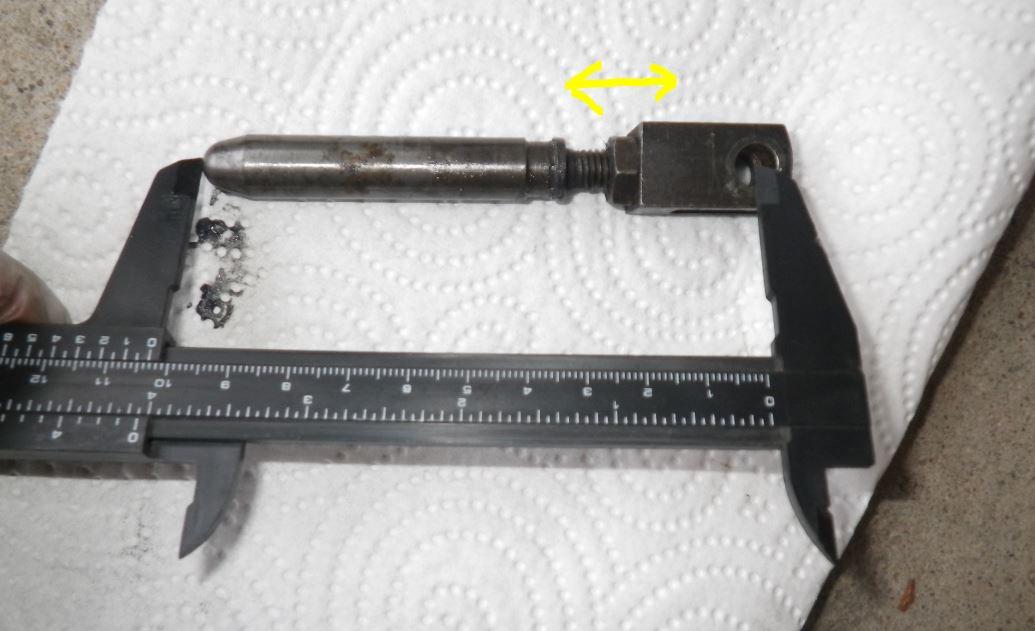

Hier noch Bilder von einem alten Originalen. Die spätere Nulllage ist ja einstellbar:Lam_Kupplungsnehmerzylinder4.JPG

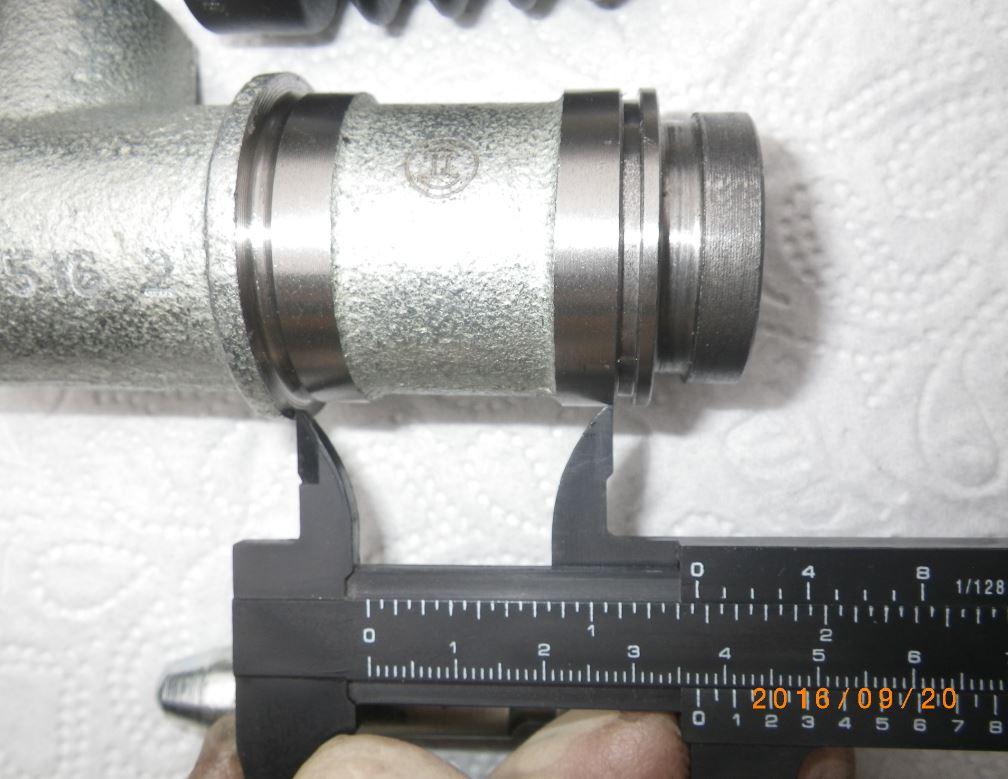

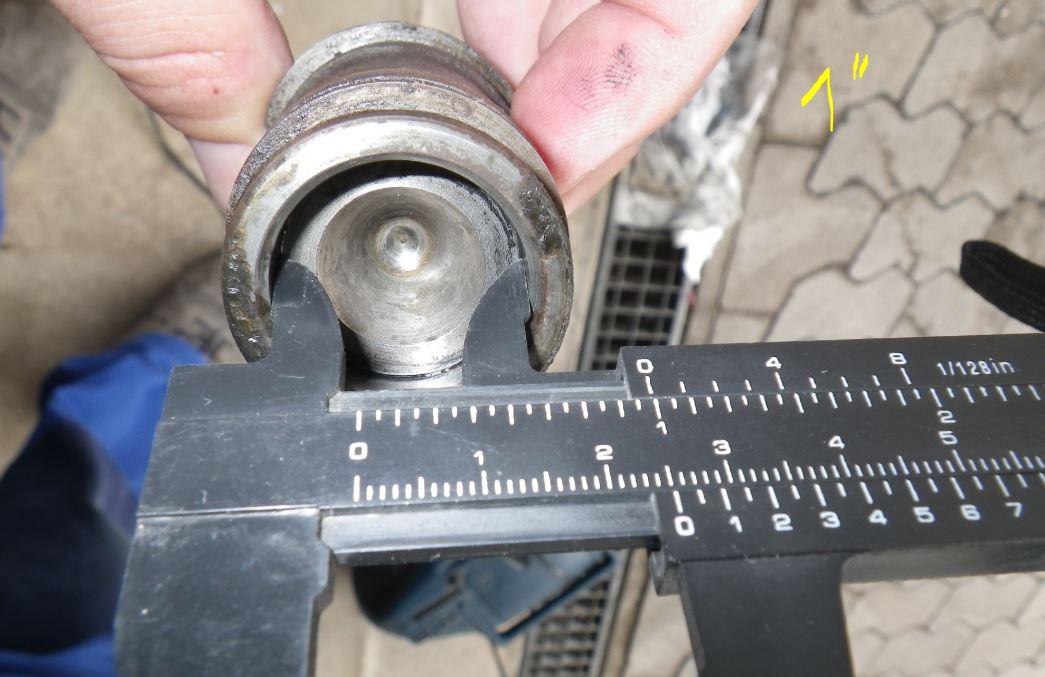

Kolbendurchmesser stimmt mit 1 Zoll:


Der max. Hub wird sicherlich vergleichbar sein (ca. 40 mm). Er muss dann nur noch in die Halterung passen.

Gruß

Paul

paul01
Geschrieben

Hallo,

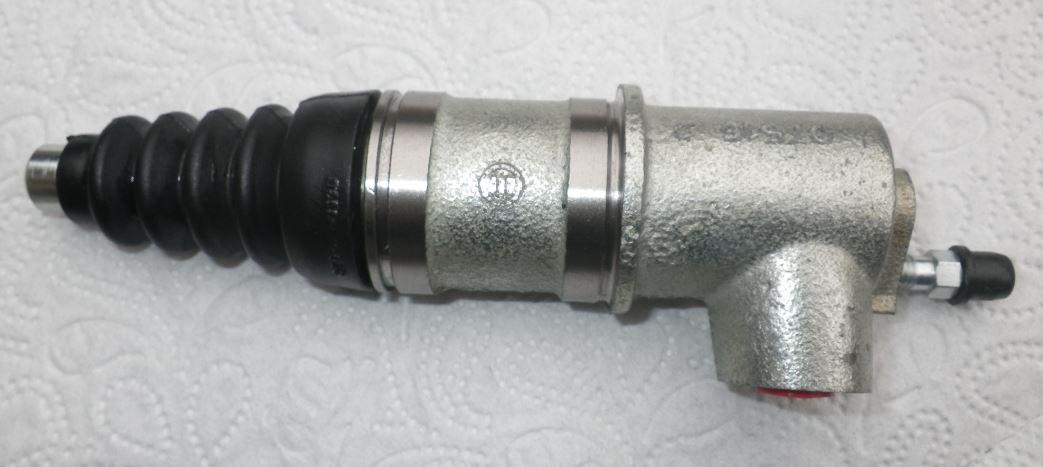

der neue Bosch ist vorhin gekommen:

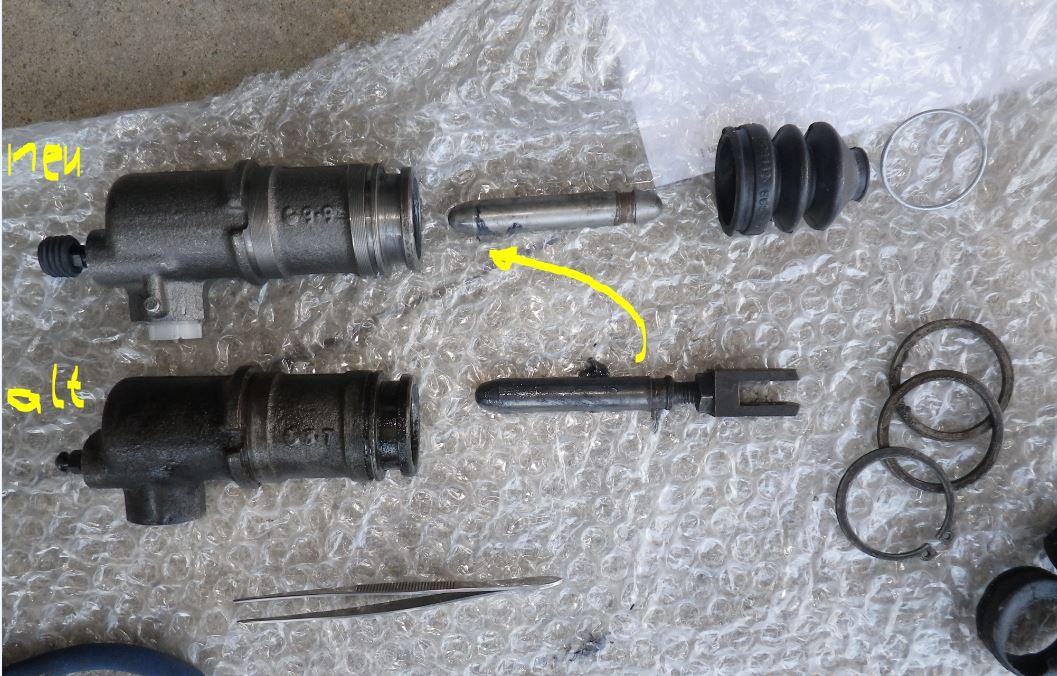

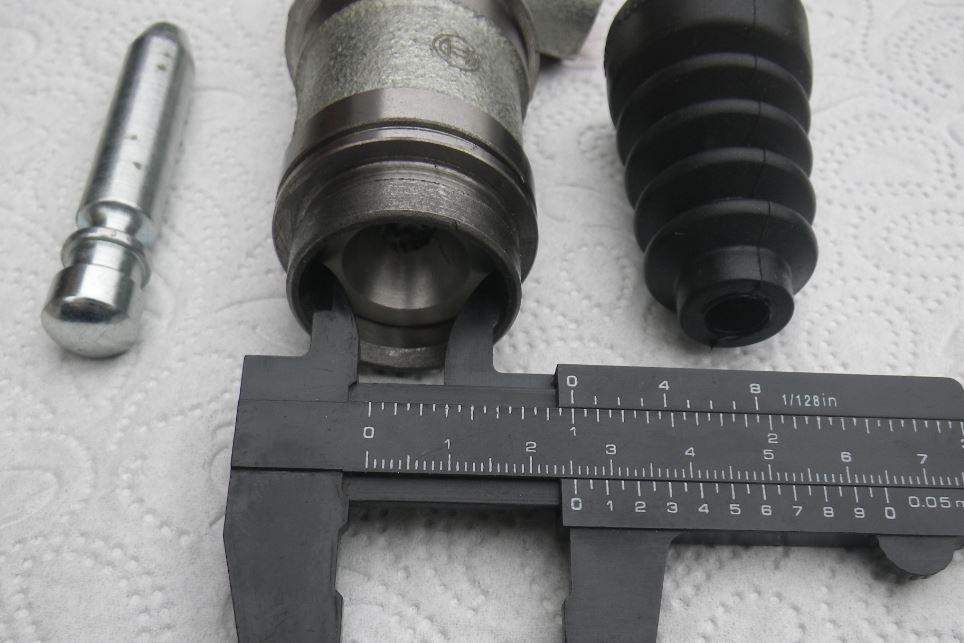

Habe die Einbaulänge verglichen:


Es spricht bisher nichts dagegen, den einzubauen...außer dass der alte gut funktioniert.

Wäre damit ein breit verfügbares Markenteil. Lagerware mit einem Tag Lieferzeit.

Gruß

Paul

Gast
Geschrieben (bearbeitet)

Bidde jetzt in Ersatzteil Datenbank eintragen ....

bearbeitet von Gast
paul01
Geschrieben

Drängler. Ok, habs mal reingemacht unter Vorbehalt. Normal sollte das erstmal getestet sein.



Kolossos
Geschrieben



Am 18.9.2016 um 13:24 schrieb paul01:



Gibt es jetzt andere, die von Lamborghini-Vertretungen verwendet werden ? Hat jemand die letzten 5 Jahre einen neuen verbaut ?

Gruß

Paul



Hallo Paul,



ja ich erst vor zwei Monaten. Ist aber von einem 96er. Dieser ist aber etwas größer und wird um 180° gedreht eingebaut.
War von Fiat oder Lancia. Leider weiß ich die genaue Teilenummer nicht mehr, nur das der Aus- und Einbau trotz Hebebühne nicht einfach war.



Gruß Chris.

paul01
Geschrieben

Hallo Chris,

danke für deine Rückmeldung. Die sind eigentlich schon gleich standardmässig, also gleiche Lamborghininummer, auch wenn spätere Diablo über einen Hebel arbeiten. Kann aber schon sein, dass du einen Größeren hast.

Gruß

Paul

dass du einen größeren Nehmerzylinder eingebaut hast.

Kolossos
Geschrieben
vor 1 Stunde schrieb paul01:

Kann aber schon sein, dass du einen Größeren hast.

Gruß

Paul

Definitiv :D.

Spaß beiseite.

Im letzten Absatz hast du die Kurve ja noch genommen.


Hallo Paul,

ab 93/94 wurden größere Nehmerzylinder verbaut. Grund war wohl das sich viele Diablofahrer über das hart zu tretende Kupplungspedal beschwert haben. An der Aufnahme der Kupplungsglocke wurde anscheinend nichts verändert (Bohrung), aber am Hub des Zylinders. Da dieser länger war musste er gedreht eingebaut werden, welches über den Umlenkhebel betätigt wurde, die auch leider öfter mal brechen.


Ich hoffe es ist ok, wenn ich hier zur Veranschaulichung Links einfüge:
Ansonsten bitte löschen, sorry.


System bis 93:

https://www.bullstuff.com/lamborghini-parts-manual/diablo-1991-1993-diablo-2wd-usa/21.02.00



System ab 94 bis 2001:

https://www.bullstuff.com/lamborghini-parts-manual/diablo-1996-diablo-roadster-usa/21.02.00



Achte auf die Lage wie die beiden Nehmerzylinder eingebaut sind.



Gruß Chris

paul01
Geschrieben

Hallo Chris,

auch bei diesen beiden Links ist es die gleiche Lamborghininummer 002136948.

Ich wollte da nichts ändern. Größerer Nehmerzylinderdurchmesser=weniger Weg=weniger benötigte Pedalkraft (mehr übertragene Kraft)=Mädchenkonfiguration

Eine große Pedalkraft lag bei meinem mal an einem defekten Geberzylinder.

Links kannst du machen, diese werden aber in einigen Jahren ins Leere laufen. So nimmt man gern direkt Bilder hier rein.

Gruß

Paul

lambodriver
Geschrieben

Hallo Paul,

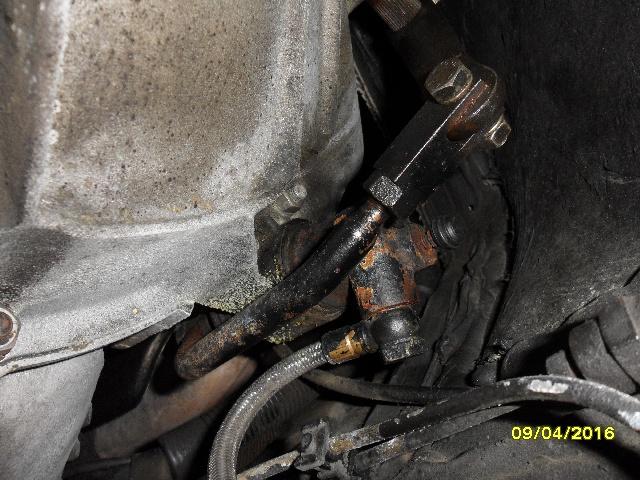

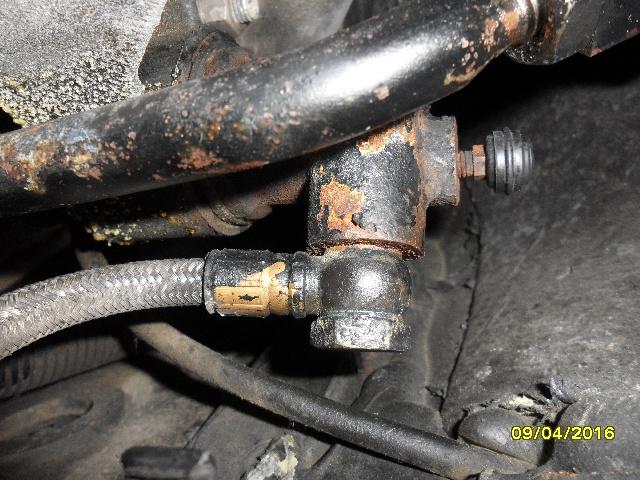

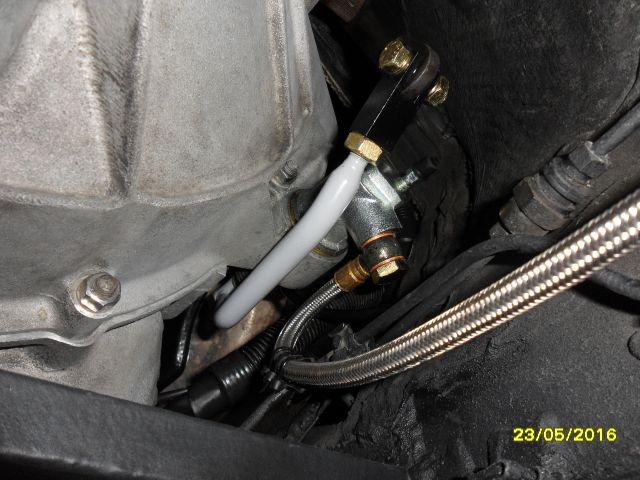

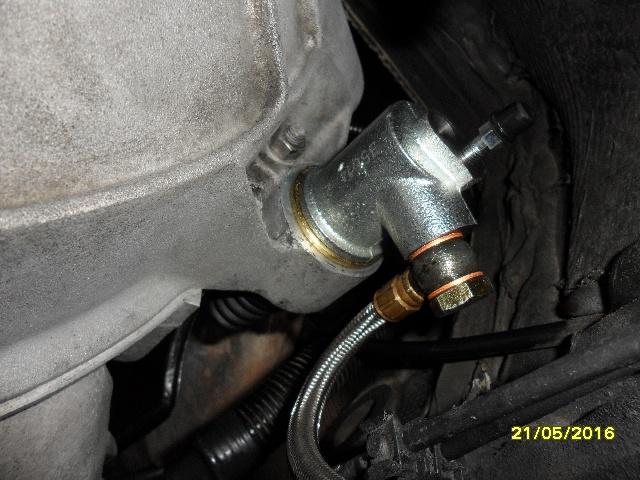

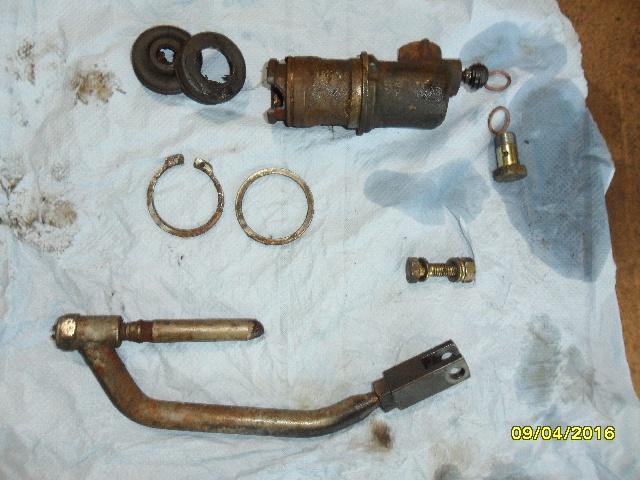

Ich habe meinen Nehmerzylinder dieses Jahr im April/Mai getauscht und gleich rundherum etwas gesäubert.

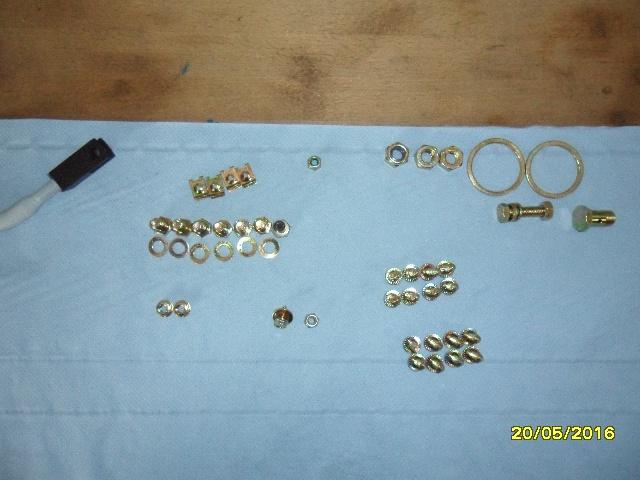

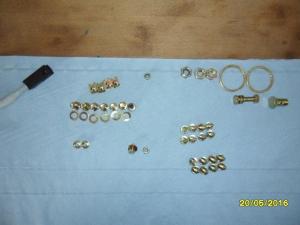

Alle Schrauben/U-Scheiben gelb verzinken lassen, wie ab Werk. Bei meinem Fahrzeug handelt es sich um einen frühen MY99 Diablo SV, also Baujahr September 1998, Modelljahr 1999 ohne Klappscheinwerfer.





Gruss

Leo













paul01
Geschrieben

Hallo Leo,

welches sind die Vorherbilder und welches die Nachherbilder ?

Ernsthaft: Sehr gut ist das geworden.

Der Zylinder ist wohl auch wieder der gleiche, was ja gut ist.

Gruß

Paul

paul01
Geschrieben

Hallo,

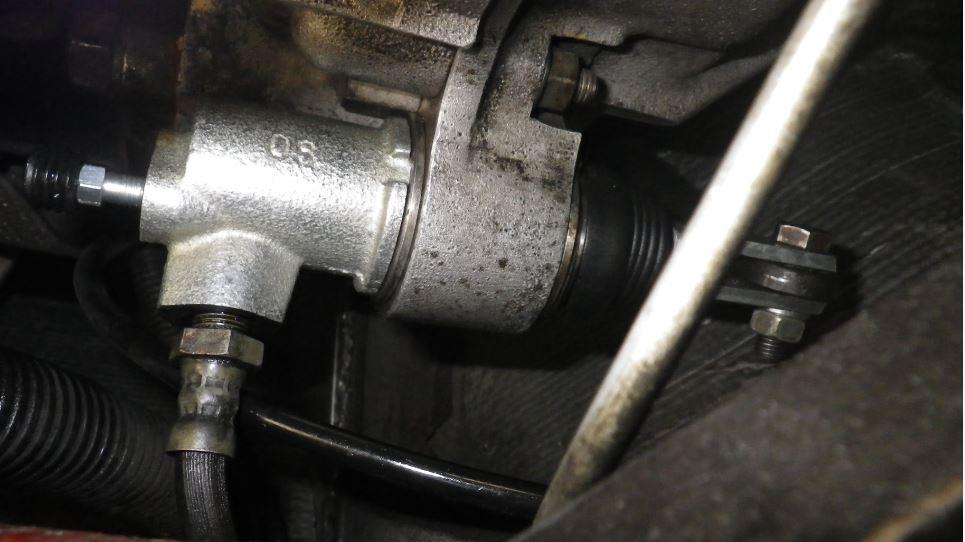

der neue Kupplungsnehmerzylinder ist jetzt drin und passt:



Gruß

Paul

guepe
Geschrieben
Am 1.10.2016 um 10:35 schrieb lambodriver:

Hallo Paul,

Ich habe meinen Nehmerzylinder dieses Jahr im April/Mai getauscht und gleich rundherum etwas gesäubert.

Alle Schrauben/U-Scheiben gelb verzinken lassen, wie ab Werk. Bei meinem Fahrzeug handelt es sich um einen frühen MY99 Diablo SV, also Baujahr September 1998, Modelljahr 1999 ohne Klappscheinwerfer.





Gruss

Leo

Hallo Lambodriver, wie hast du Kupplungsglocke wieder so sauber bekommen?

lambodriver
Geschrieben

Mit Verdünnung und Pinsel den groben Dreck entfernt, danach mit Bremsenreiniger alles gesäubert und mit Druckluft ausgeblasen. Die ganzen Befestigungsteile wie z.B. Schrauben und U-Scheiben, welche rosten können, leicht mit Sprühöl (z.b. WD40) eingenebelt. Die Quer-traverse (der Grund warum man den Motor bei Kupplungswechsel ausbauen muss), mit Unterbodenschutz versiegelt.
