Instrumententafel ausbauen, wie?


wiesel

Empfohlene Beiträge

Jetzt registrieren, um Themenwerbung zu deaktivieren »
  • 4 Jahre später...

Hallo,

habe das selbe Anliegen, das Armaturenbrett muss raus,

Ich habe einen defekten Wischermotor, ...also wer weiß wie mans macht beim MF3.

Bitte Info.

Gruß

Martin

Hallo H-1,

wäre auch sehr interessiert....

Die Tankanzeige muss getauscht werden und ein Ladekabel würde ich auch gerne noch verbauen! Gerne per PN

Dank im voraus,

Dirk

  • 5 Wochen später...
  • 1 Monat später...
  • 4 Wochen später...
  • 3 Monate später...

Servus,

Ich müsste bei meiner 717 Ein neues Kabel vom Radio nach hinten durch die Mittelkonsole ziehen. In der akt. Saisonpause eine gute Beschäftigung. Aber wie bekomme ich das Teil raus. Habe nur 2 kleine Schrauben im Ablageboden gefunden. Und dann?

Grüße aus Niederbayern,

und guten Rutsch

Andy

Ich musste vor kurzem das komplette Amaturenbrett ausbauen, da mein Heizungskühler undicht war, der Ausbau war viel liechter als gedacht, allerdings habe ich einen schon etwas in die Jahre gekommenden MF3 aus 1997, eventuell war es da noch anders.

Bei meinem musste ich nur je zwei Schrauben auf der linken und rechten Seite des Amaturenbrettes entfernen (im Bereich wenn man die Türen öffnet, die Schrauben befinden sich unter schwarzen Pastikkappen) und eine Schraube im Ablagefach der Mittelkonsole, dann noch den Schaltknauf abschrauben und die dazugehörige Ablage um den Schalthebel entfernen (ist nur gesteckt, vorne anheben und dann nach vorne rausheben). Weiterhin das Radio ausbauen, dass Lenkrad abnehmen, die Verkleidung ums Lenkrad entfernen, Lenkstockhebel, also Blinker und Scheibenwischerbedienung abnehmen, die drei runden Drehschalter für die Heizungssteuerung abziehen, die dahinter befindlichen Schrauben lösen, so dass die Heizungsregelung lose ist und schon konnte ich das komplette Amaturenbrett entfernen, bei geöffnetem Dach ging das ganz gut.

Am Amaturenbrett befinden sich sämtliche Steckverbindungen zu den Instrumenten, so dass die Instrumente nicht ausgebaut werden müssen.

Ich hoffe, dass ich damit etwas helfen konnte und meine Beschreibung halbwegs verständlich und nachvollziehbar ist.

Gruß Bernd



  • 2 Jahre später...

Seit längerer Zeit ärgert mich, dass in meinem Kombiinstrument die Dioden für das Fernlicht und das Abblendlicht nicht funktionieren. Wie ich hörte, haben diverse mf3 dieses Problem.

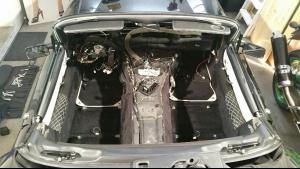

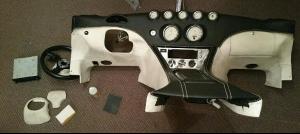

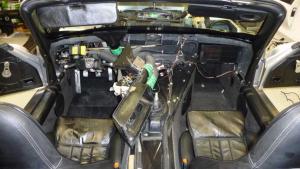

Um an das Kombiinstrument zu kommen muss man ja bekanntlich das komplette Armaturenbrett und die Mittelkonsole ausbauen. Um da etwas leichter heran zu kommen, habe ich vorerst die Sitze ausgebaut. Der Ausbau des Armaturenbretts ist dann aber immer noch recht aufwändig.



20160102_220605_resized.thumb.jpg.576f6f



20160102_182303-1_resized.thumb.jpg.77c6

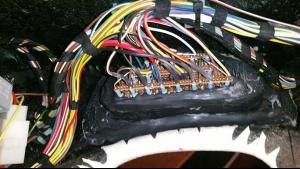

Als ich mir das Kombiinstrument dann von der Rückseite anschaute, war ich echt erschrocken. Das Kombiinstrument ist aus mehreren Platinenstücken, Dioden und Widerständen zusammengebastelt und zudem noch vergossen.



20160102_132042_resized.thumb.jpg.7fad7a

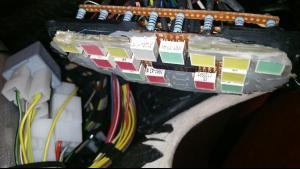

Also ran an die Vergussmasse. Nach und nach habe ich das Kombiinstrument freigelegt. Das Instrument ist mit 4 verschiedenen Vergussmassen vergossen. Da die Dioden nur mit knapp 2,5 V betrieben werden dürfen, sind noch 120 Ohm Widerstände vorgesetzt.



20160102_140104_resized.thumb.jpg.495174

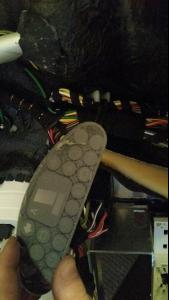

An die Dioden kommt man dann leider immer noch nicht heran, da die Scheibe auf die Front des Kombiinstruments aufgeklebt ist. Also Scheibe vorsichtig abgenommen.



20160102_135523_resized.thumb.jpg.d6bd8b



Die Dioden sind leider keine herkömmlichen Dioden, sondern Bausteine mit jeweils 8 Beinen. Da konnte ich mit meinem Messgerät leider nicht wirklich etwas messen.



Also habe ich erstmal das Alcantara und das Leder des Armaturenbretts und der Sitze komplett aufgearbeitet.

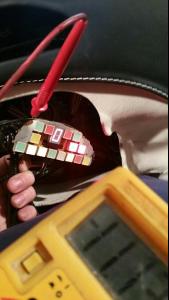

Anschließend hab ich alles wieder eingebaut, um dann mit der Bordspannung die Dioden durchzumessen.



20160103_114214_resized.thumb.jpg.c7a6ad

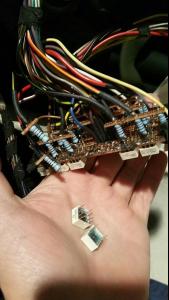

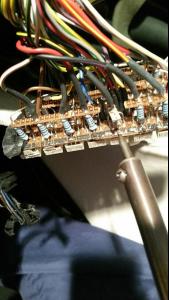

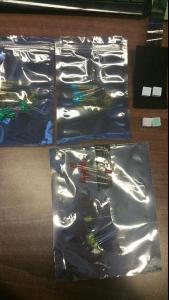

Die Bausteine für Abblendlicht und Fernlicht waren wirklich defekt. Also neue Dioden bestellen und die alten auslöten.



20160103_163213_resized.thumb.jpg.19ed8a



20160103_164947_resized.thumb.jpg.0a18f9



20160108_095411_resized.thumb.jpg.3e0d71



Die originalen blauen Dioden gibt es leider nicht mehr. Lediglich mit einer anderen Spannung sind die aktuellen blauen Dioden zu betreiben. Dann hätte man wieder mit Widerständen herumspielen müssen. Da ich darauf keine Lust hatte, hab ich mir einfache blaue Dioden mit integriertem Widerstand bestellt, um direkt an die 12V Bordspannung zu gehen. Die blaue Diode musste ich noch kürzen, weil sie länger ist als die quadratischen Bausteine und die Scheibe des Kombiinstruments sonst nicht auf den quadratischen Bausteinen aufliegen würde.

Die grüne Diode für das Abblendlicht habe ich 1 zu 1 ausgetauscht. Abschließend musste ich die Scheibe wieder auf das Kombiinstrument aufbringen und das Ganze im Armaturenbrett befestigen. Habe das Kombiinstrument jetzt so verbaut, dass man an das Instrument herankommt, ohne das Armaturenbrett auszubauen.

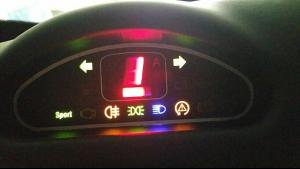

Man ey, war das viel Arbeit, aber jetzt funktionieren wieder alle Dioden auf dem Kombiinstrument; und auch das Leder und das Alcantara schauen wieder echt frisch aus.



20160108_175820_resized.thumb.jpg.47ac97











  • Gefällt mir 12

Elektrik (und erst recht Elektronik) sind mir ein Rätsel. Um so mehr bewundere ich, wenn sich das einer antut. Noch mehr bewundere ich, wenn er das hier niederschreibt und für die Zukunft Eigenhilfe erleichtert.



Markus
