paul01

348 Temperaturschalter Ölkühlerlüfter

Empfohlene Beiträge

paul01 VIP
paul01

Hallo,

wieder 348 1991. Ein Anschluss des Öltemperaturschalters, der den Ölkühlerlüfter schaltet, wackelt. Also am Schalter mechanischer Schaden, nicht der Flachstecker des Kabels wackelt.

Ob es dadurch zeitweise zum Ausfall des Ölkühlerlüfters kam, weiß ich noch nicht. So wäre dann auch ein Zusammenhang mit dem aktuellen anderen Thread "348 Kühlwasserkreislauf Thermostat Wasserpumpe" denkbar, bei dem es um zeitweise leicht angestiegene Kühlmitteltemperatur geht. In geringem Umfang zieht das Öl das Wasser mit und umgekehrt.



Der Lüfter selbst läuft bei Anschluss von 12V. Das Überbrücken des Schalters mit eingeschalteter Zündung schaltet ebenfalls den Lüfter ein.

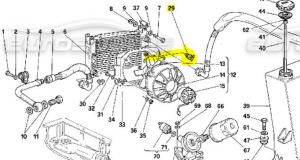

Bisher konnte ich keine Beschriftung ablesen. Es ist die #29 im Bild (Quelle: Eurospares)

592c2832f061f_348_ltemperaturschalter1.thumb.JPG.b87dfc94ed7cc206220f8439cd3baa9b.JPG

und wird lt. Eurospares verwendet in: Ferrari 348 (2.7 Motronic), 348 TS (1993), 512 M, 512 TR, Mondial 3.2 QV (1987), Mondial 3.4 t Coupe, Testarossa (1985), Testarossa (1990)



Somit die Fragen:

  • Ein- und Ausschalttemperatur des Öltemperaturschalters (Im Handbuch bisher nichts gefunden) ?
  • Hersteller-Artikelnummer des Öltemperaturschalters (Ferrarinummer 123277) ?



Gruß

Paul

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
RobertRS CO
RobertRS

Servus Paul .



Das müßte der hier sein ( siehe Grafik )



Um zu wissen wann der Schalter schaltet mußt Du die

Kennlinie kennen .

Dann mußt Du noch wissen ab welchen Wert die M2.7

darauf reagiert ( programmiert ist )

Ich denke so etwas steht auch nicht im Werkstatthandbuch .



Einfach neu kaufen und gut ist :-)



Robert


  • Gefällt mir 2

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo Robert,

danke für deinen Hinweis. Auf deinem Bild ist einer mit stehenden Ohren. Das könnte der von Facet sein (87°C ein und 82°C aus. M14x1,5.).

Zur Radhausabdeckung sollte noch genug Platz sein. Ich schau mal nach. Oder biegen, wenn keiner zuschaut.



Bei Hill gibts den mit Schlappohren wie er auch im Eurosparesbild und bei meinem Auto Original drin ist.



Ein einzelnes Teil möchte ich besser hier kaufen.

Gruß

Paul

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,



im 348 Workshop-Manual steht doch was drin:

592c56685352b_348_ltemperaturschalter3.thumb.JPG.875884d9f3197411022a3a194aa795e5.JPG

Interessante Toleranzen. Aber damit ist der oben genannte Facet möglich und auch ein FAE und andere mit Einschalttemperatur 87°C und Ausschalttemperatur 82°C.



Gruß

Paul

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

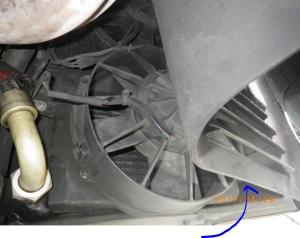

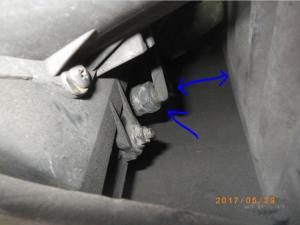

Platz genug zur Verkleidung:

592c6f489a559_348_ltemperaturschalter4.thumb.JPG.ea60ac0a60744f3e3852322959e3c648.JPG592c6f476d46a_348_ltemperaturschalter5.thumb.JPG.5949cc4efb722ff368eff9f7baea91da.JPG

Man kann also ohne Weiteres einen beliebig hoch bauenden Schalter nehmen. Der Originale hat Schlüsselweite 19 und nicht 22, aber das spielt keine Rolle, wenn das Gewinde stimmt.



Aus "wackelt" wurde nun "ab". So sind auch die Reparaturfreigabebedingungen von me308 erfüllt. Und ich kann was bestellen.



Gruß

Paul

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Den Facet jetzt bestellt. Werde dann berichten.

  • Gefällt mir 1

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

doch etwas gefunden. Quelle: "No Doubt" in ferrarichat.com.

592d0742eebe2_348_ltemperaturschalter7.thumb.JPG.96804b2db8d1ca0af2b761c660dc84a5.JPG

Intermotor Schalter habe ich noch nie gesehen. Aber gut ist, dass da einer auf den naheliegenden gleichen Temperaturbereich kommt, wenn auch von anderem Hersteller. Da gibt es eben viele. Jetzt noch einen von Intermotor bestellen, macht eigentlich keinen Sinn.

Gruß

Paul



Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
me308 VIP CO
me308
vor 11 Stunden schrieb paul01:

Aus "wackelt" wurde nun "ab". So sind auch die Reparaturfreigabebedingungen von me308 erfüllt. Und ich kann was bestellen.



LOL   :D

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

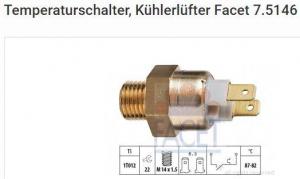

ja, den Facet hatte ich bestellt, den auch Volvo, Porsche 928,... benutzt:

592d21b6e720b_348_ltemperaturschalter6.thumb.JPG.0e869ee6b141a29fd22259ccc655aee3.JPG

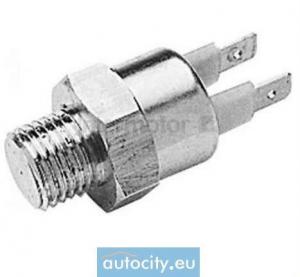

Übrigens hat der Intermotor Schalter auch eine SW 22 und keine SW 19. Und auch keine Schlappohren:

592d2354ab9ee_348_ltemperaturschalter8.thumb.JPG.e2eb7ebe4c54b63a9a58a17c39ca1b69.JPG

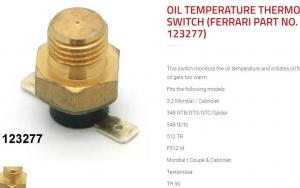

Das ist der mit Schlappohren (Quelle: http://www.forzacomponents.com ):

592d2542ebd98_348_ltemperaturschalter9.thumb.JPG.b81a7212aa0d6232e92f5a29f9ad256e.JPG

Gruß

Paul

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

der Temperaturschalter ist eingebaut. Gleich Bilder.

Wer weiß, wieviel Öl rausläuft, wenn das Auto beim Rausschrauben waagerecht steht ?

Gruß

Paul



Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
me308 VIP CO
me308
vor 53 Minuten schrieb paul01:

Wer weiß, wieviel Öl rausläuft, wenn das Auto beim Rausschrauben waagerecht steht ?



Fangfrage ? :wink:



keines ... der Messingkörper des Schalters hat ja keinen Kontakt zum Öl sondern nur zum aufgeschweissten Alu-Kragen des Alu-Kühlers - hier wird also nur Wärme transferiert





Gruß aus MUC

Michael



Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
SManuel CO
SManuel
Am 30.5.2017 um 09:56 schrieb paul01:

Hallo,



ja, den Facet hatte ich bestellt, den auch Volvo, Porsche 928,... benutzt:

592d21b6e720b_348_ltemperaturschalter6.thumb.JPG.0e869ee6b141a29fd22259ccc655aee3.JPG



Übrigens hat der Intermotor Schalter auch eine SW 22 und keine SW 19. Und auch keine Schlappohren:

592d2354ab9ee_348_ltemperaturschalter8.thumb.JPG.e2eb7ebe4c54b63a9a58a17c39ca1b69.JPG



Das ist der mit Schlappohren (Quelle: http://www.forzacomponents.com ):

592d2542ebd98_348_ltemperaturschalter9.thumb.JPG.b81a7212aa0d6232e92f5a29f9ad256e.JPG

Gruß

Paul

Danke für Info, wenn man es mal benötigt kann man darauf zugreifen.



Facet 7.5146





Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

ok, war eine Überbrückungsfrage.



Habe die Radverkleidung weggemacht. Der alte Temperaturschalter ging schwer auf, dass sich das so lohnt. Einige Zeit Rostlöserbad.

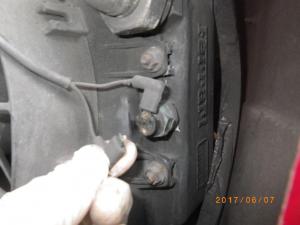

Hier nochmal der alte:

59384f35cca78_348_ltemperaturschalter13.thumb.JPG.29a844ca6f974dc4c9e8dff9261c9194.JPG

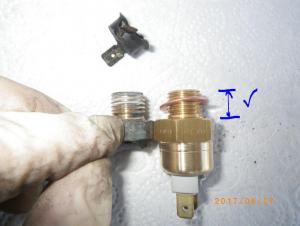

Die Einschraubtiefe ist gleich. Habe trotzdem einen kleinen Ring drunter. Der alte hat beim Rausschrauben sein Hütchen verloren:

59384f3a22ab1_348_ltemperaturschalter10.thumb.JPG.2004635d1ad7d596848e53831b1b3344.JPG

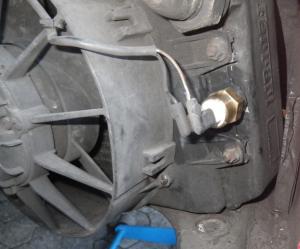

Dann rein:

59384f388e32e_348_ltemperaturschalter11.thumb.JPG.cf86aa9abaa1f7fc59a58e79768976a0.JPG



Und auch mit Verkleidung viel Platz:

59384f376b9bc_348_ltemperaturschalter12.thumb.JPG.0417ffa0e1b29d23d3ebaf1eb9889129.JPG



Getestet ist noch nicht.



Gruß

Paul

  • Gefällt mir 1

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

ja, der Facet funktioniert und die Temperaturen sind recht genau wie angegeben. Vermutlich in der Pistolenmessung mehr Toleranz drin als im Schalter.

Das alte kaputte Schlappohr habe ich heute beerdigt.



Also eingetütet. Wie immer kommt eine Rückmeldung nach längerer Zeit oder wenn er früh kaputt geht.

Gruß

Paul

  • Gefällt mir 1
