348 Kühlmittelsystem Problem

Empfohlene Beiträge

paul01 VIP
paul01

Hallo,

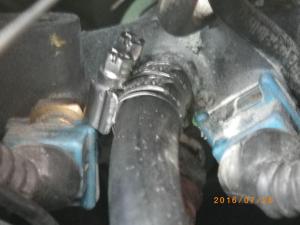

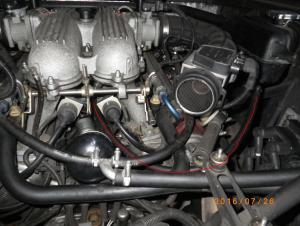

ein 348TS 1991 heute erstmals Kühlmittelverlust im V. Der Schlauch, der aus dem Stutzen kommt, ist direkt dort geplatzt. Er war sicherlich alt, zumindest bei der letzten Schlaucherneuerungsrunde nicht dabei. Er führt zum Ausgleichsbehälter.

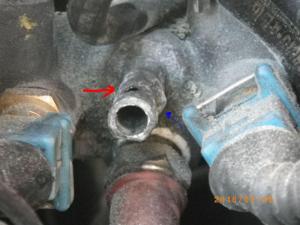

Aber schaut euch mal den Stutzen an. Oben ist ein Loch drin (rot). Seitlich eine Delle oder Korrosion (blau). Innen aber ganz ok. Kühlmittel war im Wasser drin. Sieht nach Korrosion von außen aus.

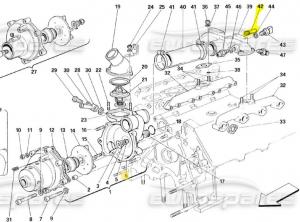

Dass das ein extra bestellbarer Stutzen ist, habe ich erst vor wenigen Minuten im Bild weiter oben gesehen. Der Staub außenrum ist nur vom sauber dremeln.

Ob und welche Fragen kommen, muss ich erstmal sehen. Wenn es keine gibt, dann alles nur zur Unterhaltung.

Melde mich später nochmals. Es ist alles ganz frisch.

...aber trotzdem irgendwie Glück, da freie Tage.

Gruß

Paul





Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

habe jetzt den Schlauch provisorisch ersetzt mit einem Benzin/Öl-Schlauch:


Dann Wasser rein und wenige hundert Meter ohne Luftfiltergehäuse gefahren, wegen Krach nicht im Stand. Bin nicht zum Entlüften gekommen. Als das Wasser über 90°C hatte und die Lüfter nicht eingeschaltet haben, gleich zurück. Der Schlauch war wenigstens dicht.

Und um das geht es wohl hauptsächlich: Sicheres Einschalten der Lüfter, also sicher funktionierender Temperaturschalter.

Bin dieses Jahr noch nicht so oft gefahren. Auffällig war, dass die Wassertemperatur dieses Jahr manchmal zwischen 90°C und 95°C war, trotz normaler Fahrweise. Das ist bei diesem 348 untypisch. Bin meist bei 80°C-85°C. Habe den Temperaturschalter seit einer Weile im Verdacht und habe öfters mal angehalten, ob beide Lüfter laufen. Manchmal denke ich zu spät eingeschaltet, machmal zu früh aus.

Lt. Handbuch Einschalttemperatur 85°C und Ausschalttemperatur 76°C.



Der kaputte Schlauch und kaputte Stutzen sind wohl nur Nebensachen. Trotzdem: Hat schon jemand so einen Stutzen ausgebaut, ohne die ganze Baugruppe rauszunehmen ? Habe das gar nicht erst versucht.

Gruß

Paul

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

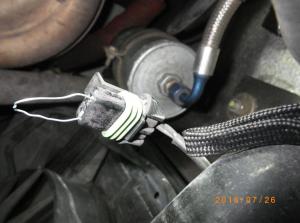

habe den Anschluss vom Temperaturschalter überbrückt. Lüfter laufen dann.


Der Temperaturschalter ist wahrscheinlich der Ferrari 158655

Lt. Eurospares passend in: Ferrari 348 (2.7 Motronic), 348 TS (1993), 355 (2.7 Motronic), 355 (5.2 Motronic), 355 Challenge (1999), 456 GTA, 456 M GTA, 512 M, 512 TR, F50, Mondial 3.4 t Coupe

Kennt jemand die Herstellernummer für eine rasche inländische Bestellung bei Nichtferrari ?

Gruß

Paul



Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
planktom VIP
planktom

191959481B :D



Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
khv250 CO
khv250

Hallo Paul.



Nachdem Entlüften der Anlage laufen auch die Lüfter wieder. Wenn die Anlage nicht richtig entlüftet ist, wird der Geber nicht mit heißem Wasser umspült.

Bei meinem mondial-t ist auf dem Thermostatgehäuse eine Entlüftungsschraube. Die braucht man nur zu lösen, da sie einen schrägen Schlitz hat. Außerdem oben auf dem Kühler entlüften. Dann gehen auch noch mal 5 Liter Wasser in die Anlage.



Volker

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo Tom,

der hat 10°C höhere Temperaturen. Soll lt. Handbuch Einschalttemperatur 85°C und Ausschalttemperatur 76°C. Das war bis letztes Jahr auch bestens so. Allgemein war Temperaturverhalten bestens, also auch Öl.

Hallo Volker,

prinzipiell ist das richtig. Hatte mit einem IR-Temperaturmesser die Kühlerzu- und Rückflussleitungen gecheckt nach Abstellen des Motors. Hätte Einschalten müssen. Auch viel später war der rechte Kühler, an dem der Schalter ist, noch warm.

Werde heute evtl. den Schalter ausbauen. Dem traue ich jetzt sowieso nicht mehr, zumal dieses Jahr an anderem Auto auch einer halb kaputt war.

Gruß

Paul

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
planktom VIP
planktom
vor 23 Minuten schrieb paul01:

der hat 10°C höhere Temperaturen

jepp... war nur aus der hüfte geschossen:lol:

originaler hatte wohl (hab gerade nicht die genauen Daten greifbar) Ein-/Ausschalttemperatur 85-76°C und der neuere 88-80°C... der neuere müsste regelmässiger schalten und er kühlt nicht bis unter die Öffnungstemperatur des Thermostat.da die gewindegrösse M22x1,5 ist passen die von opel oder fiat ab ca.1989 (valeo) die liegen aber wie der von vw deutlich höher.man bekommt aber problemlos die einfachen mit zwei 6,3mm anschlussfähnchen über den autoteilehandel wie z.b. die spal schalter bei sandtler

da würde ich jetzt den 88/79°C nehmen;)

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo Tom,

ok. Wenn ich den heute ausbaue, schaue ich mal die Beschriftungen genau an. Mit dem Foto komme ich nicht so richtig dran.

vor 12 Minuten schrieb planktom:

war nur aus der hüfte geschossen

und wolltest deinen kürzesten Lösungsrekord nochmals unterbieten (430 Fussmatte).

Gruß

Paul

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
GeorgW CO
GeorgW

Hallo,



beim 348 sitzen die beiden Entlüftungsschrauben vorne auf der Querverbindung der Kühler.

Gruß, Georg

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

habe nun den Schalter ausgebaut. Der rechte Kühler war auf alle Fälle voll mit Wasser. Bilder gleich.

Beim manuellen Entlüftung kam der Vergangenheit gar nicht viel Luft raus. Evtl. hängt das genau mit dem Verbindungsschlauch, der kaputt war, zum Expansionsbehälter zusammen. Der entlüftet auch ein wenig.

Gruß

Paul

Hallo,

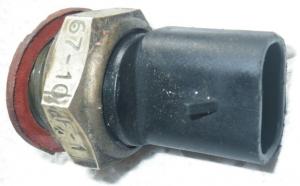

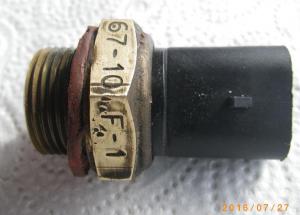

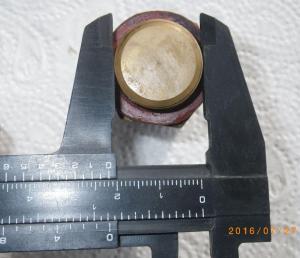

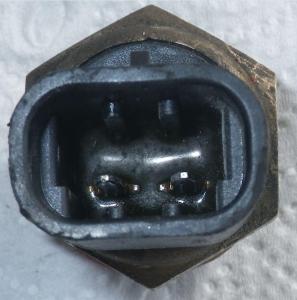

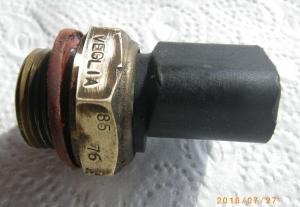

der Temperaturschalter ist ein Veglia 67-10 F-1. Die Einschalttemperatur 85°C und Ausschalttemperatur 76°C passen zum Handbuch.

348_Kühlmittelsystem11.JPG348_Kühlmittelsystem7.JPG348_Kühlmittelsystem8.JPG348_Kühlmittelsystem12.JPG348_Kühlmittelsystem10.JPG

Einen Neuen habe ich auf die Schnelle nicht gefunden. Wenn jemand eine Quelle hat ?

Paul

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

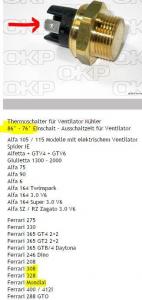

Nix gefunden. Entweder Ferrari oder z.B. diesen. Temperaturen ok. Anschlüsse nicht.


Naja, angeblich passt der an einem 308. Aber eben nicht am 348.



Hier einer, der evtl. passt, aber habe keine technischen Daten:


Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

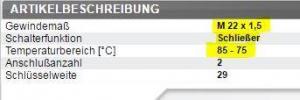

Habe jetzt einfach einen Hella bestellt mit passenden Werten, damit es weiter geht. Der elektrische Anschluss ist anders.


Das ist also kein direktes Ersatzteil. Evtl. dann irgendwann den normalen in aller Ruhe.

Kommt wohl diese Woche noch, da auf Lager.

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

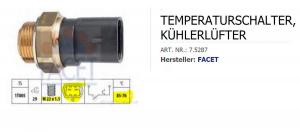

Doch einen gefunden mit exakten Werten, aber Facet:


Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Der Facet Temperaturschalter ist jetzt im Ersatzteilkatalog. Der Eintrag darf gern geändert werden:

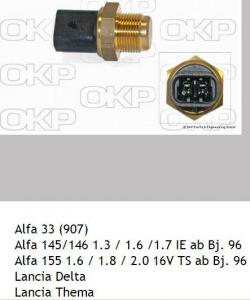

Es gibt auch einen Fiat-Temperaturschalter, der wohl von Iveco verwendet wird.

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01



Hallo,

noch nichts gekommen weder der Hella noch der Facet. Den Fiat-Temperaturschalter hatte ein Händler hier gar nicht im System, also auch nicht auf Lager. Das war eigentlich der Plan, schnell was rein und dann in aller Ruhe bei Ferrari oder Eurospares oder so bestellen. Und auch den kaputten Stutzen.

Und da bin ich mir nicht so ganz klar, ob der alte Stutzen überhaupt rauskommt, ohne größere Aktion. Man könnte einen passenden Stift reinstecken und dann mit einer Zange probieren. Ob er das überlebt ?

Da momentan sonst nichts gebraucht wird, werde ich evtl. doch warten mit einer Bestellung bis etwas zusammen kommt. Und mit dem Risikostutzen fahren, sobald ein Temperaturschalter drin ist.

Gruß

Paul



Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

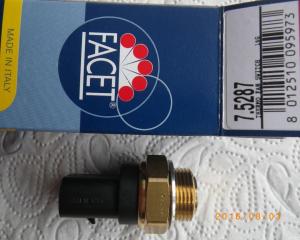

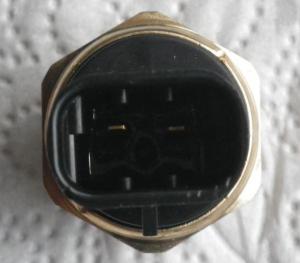

der Temperaturschalter Facet 7.5287 ist heute gekommen:


Der macht einen richtig guten Eindruck und Made in Italy. Bisher habe ich um Facet einen großen Bogen gemacht, evtl. ungerechtfertigt.

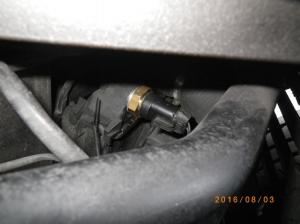

Eingebaut:


Und Testfahrt mit Entlüftung. Alles ok bisher.

Ob der alte Temperaturschalter überhaupt defekt war, ist unklar. Ein/Ausschalten der Lüfter auf alle Fälle jetzt normal. Temperaturverhalten bei der ersten Fahrt normal, also wie letztes Jahr.

Wenn es ein Problem gibt, melde ich mich.

Gruß

Paul

  • Gefällt mir 2

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

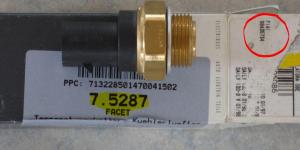

hatte den Temperaturschalter Facet 7.5287 zweimal bestellt. Beim 2. war die Verpackung anders. Dort aber der Hinweis auf die Fiatnummer 98435734. Gibt es also doch:


Gruß

Paul

  • Gefällt mir 1

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Hallo,

diese Sache können wir auch eintüten. Temperaturverhalten wie gewohnt und wie es sein soll.

Den Risikostutzen lasse ich drin, bis die Baugruppe mal komplett raus muss.



Zumindest haben wir einen schnell verfügbaren Plug&Play-Thermoschalter Facet 7.5287 . Also Anschlüsse gleich. Einschalttemperatur 85°C und Ausschalttemperatur 76°C genau gleich. Werde den nun dauerhaft drinlassen.

Wie immer: Wenn doch noch Probleme oder wenn der Schalter wider Erwarten früh die Grätsche macht, melde ich mich.

Gruß

Paul

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
SManuel CO
SManuel

Super Info, Dankeschön.



Wo gekauft ??

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
paul01 VIP
paul01

Gibt es in verschiedenen Shops. Die kürzeste Lieferzeit hatte einer von Ebay www.qp24.de für 14,- EUR inkl. Versand. Den anderen hatte ich für knapp 20,- gekauft, da Lagerware.

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
