Airbox Audi RS4 B7 Ram Air

Empfohlene Beiträge

TomSchmalz
TomSchmalz

Ich möchte euch meinerseits die von mir speziell entwickelte "Air-Box-Ram-Air-TSB7" für den RS4 B7 nicht vorenthalten !



Erreichte Luftmasse deutlich über 400g/s auf breitem Niveau.



5 Teilig voll Rückrüstbar.

Zum Einsatz kommt ein K&N Filter der mit maximal möglicher Filterfläche aufwarten kann.



Als Größenvergleich liegt dieser K&N Filter im B7 Lufikastenunterteil :mrgreen:



Die Vorderansicht ohne Stoßfänger



Fertige Airbox



Tom

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
TomSchmalz
TomSchmalz

die Basis war ein in Serie belassener RS4 B7 mit 394PS



Das vorläufige Endergebnis an den selben RS4 B7 sind nun 465PS



Tom

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
Stefan_S CO
Stefan_S

Lass mich das jetzt mal mit einfachen Worten zusammenfassen:

Du hast durch einen geänderten Luftfilter 70 PS Mehrleistung erzielt ? :D

Mir ist das Prinzip vom Staudruck bekannt - wie ist dieses denn auf dem Prüfstand umgesetzt worden ?

Stefan

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
TomSchmalz
TomSchmalz

habe es ein bißchen "unglücklich" geschrieben :oops:

Die Airbox brachte ein Zugewinn von ehemals 450PS mit 494Nm auf

465PS mit 510NM

Tom

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
Frime
Frime
habe es ein bißchen "unglücklich" geschrieben :oops:

Die Airbox brachte ein Zugewinn von ehemals 450PS mit 494Nm auf

465PS mit 510NM

Tom

Hallo tom würde mich intressieren was du genau gemacht hast?

Habe bereits eine airbox von pipecross aber die bringt nie die leistung

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
planktom VIP
planktom
... ein bißchen "unglücklich" geschrieben :oops:

das ist wohl stark untertrieben !

zuerst schreibste

"Erreichte Luftmasse deutlich über 400g/s auf breitem Niveau"

dazu das passende diagramm von

"ein in Serie belassener RS4 B7 mit 394PS"

und schon das nächste diagramm ist in der kopfzeile beschrieben mit :

"Audi RS4 V8 FSI RS5 Manifold + Intake mods"

gibts auch diagramme die ne vergleichbarkeit zulassen ?

muss die steuerung angepasst werden aka chiptuning etc. ?

so sagt das ganze hier mal überhaupt nichts aus :(

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
TomSchmalz
TomSchmalz

Der RS4 B7 hat

X-Pipe Abgasanlage, Hosenrohre ( ohne Vorkat ) mit 100 Zeller HJS, Fächerkrümmer,

Airbox und angepassten Datensatz seitens JDEngineering.

Tom

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
TomSchmalz
TomSchmalz

Moin

Nachtäglich hier das Diagramm



Tom

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
TomSchmalz
TomSchmalz

Hi



Da mich ja ab und an Fragen nach Bilder erreichen, lade ich mal welche hoch.

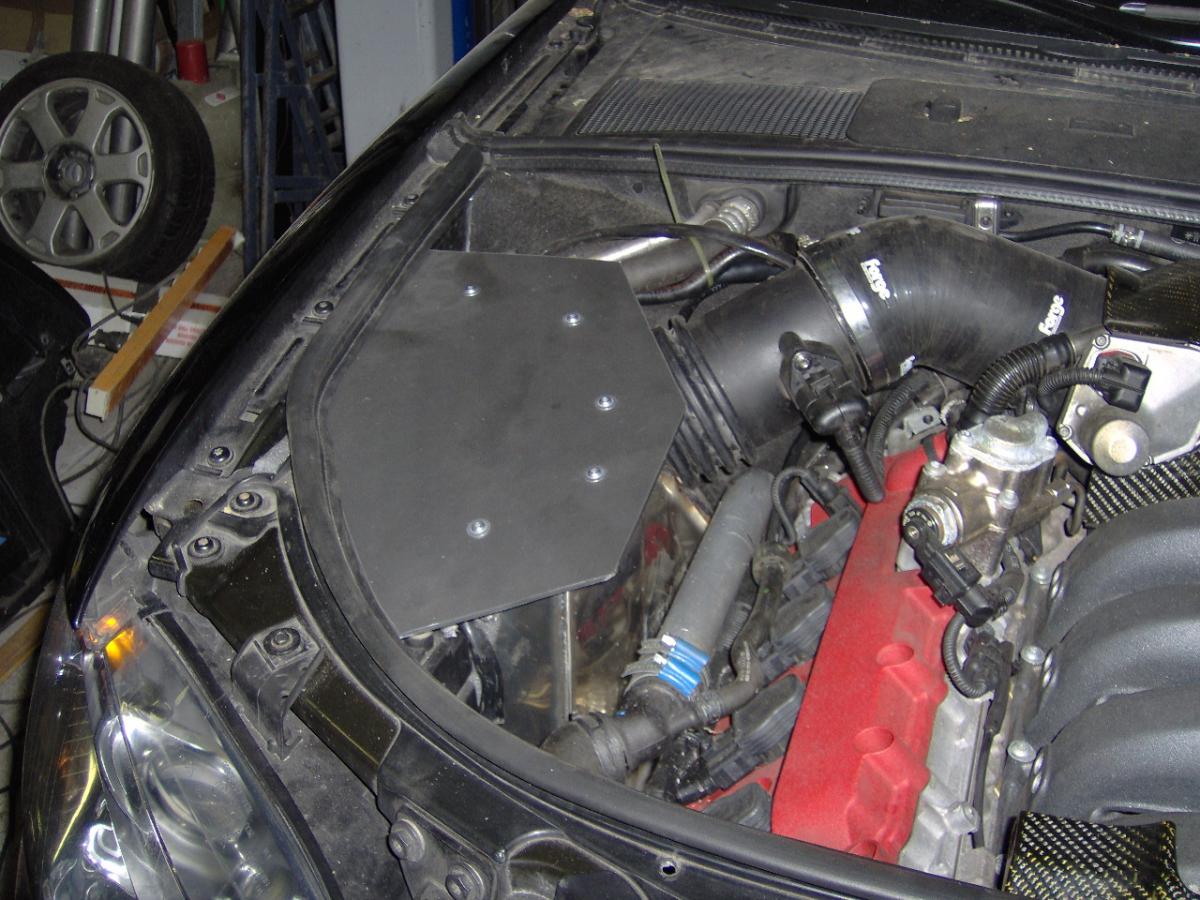

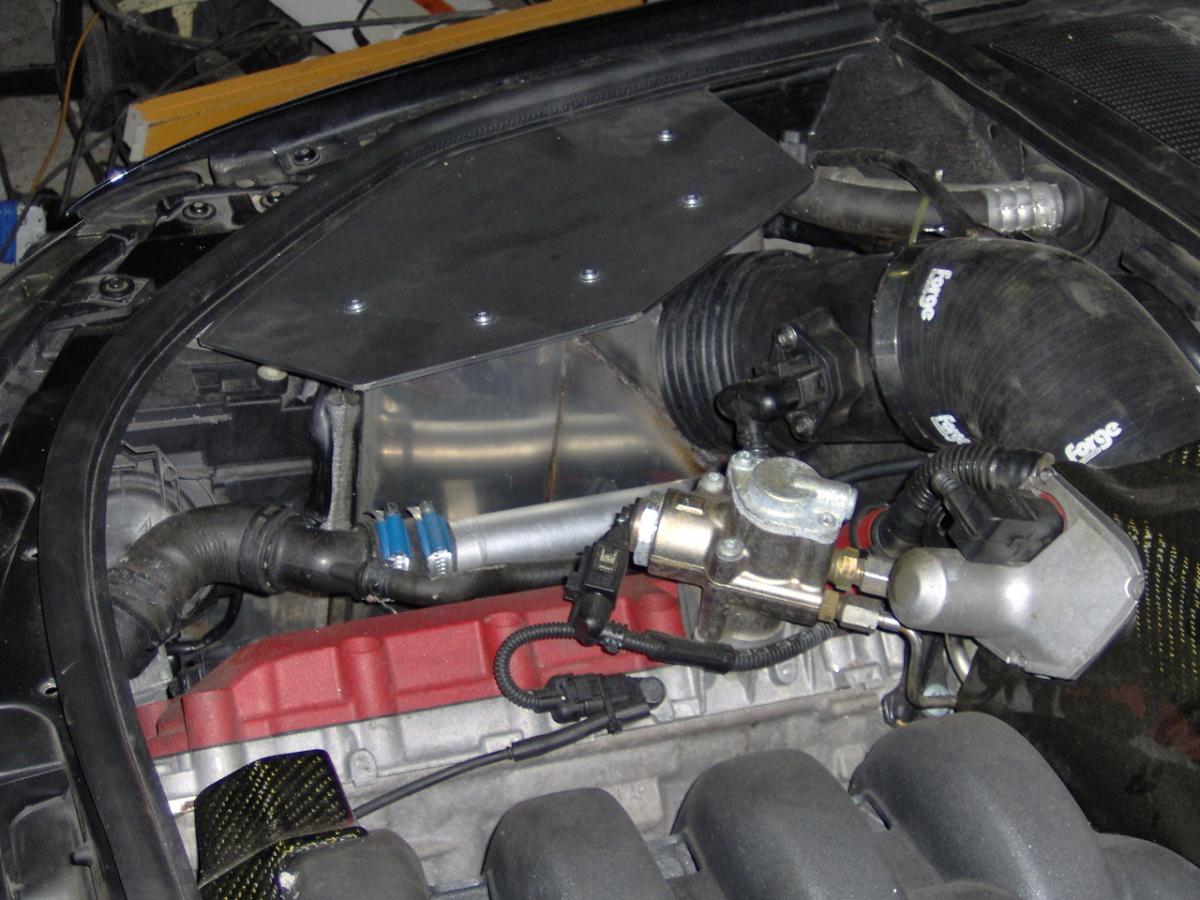

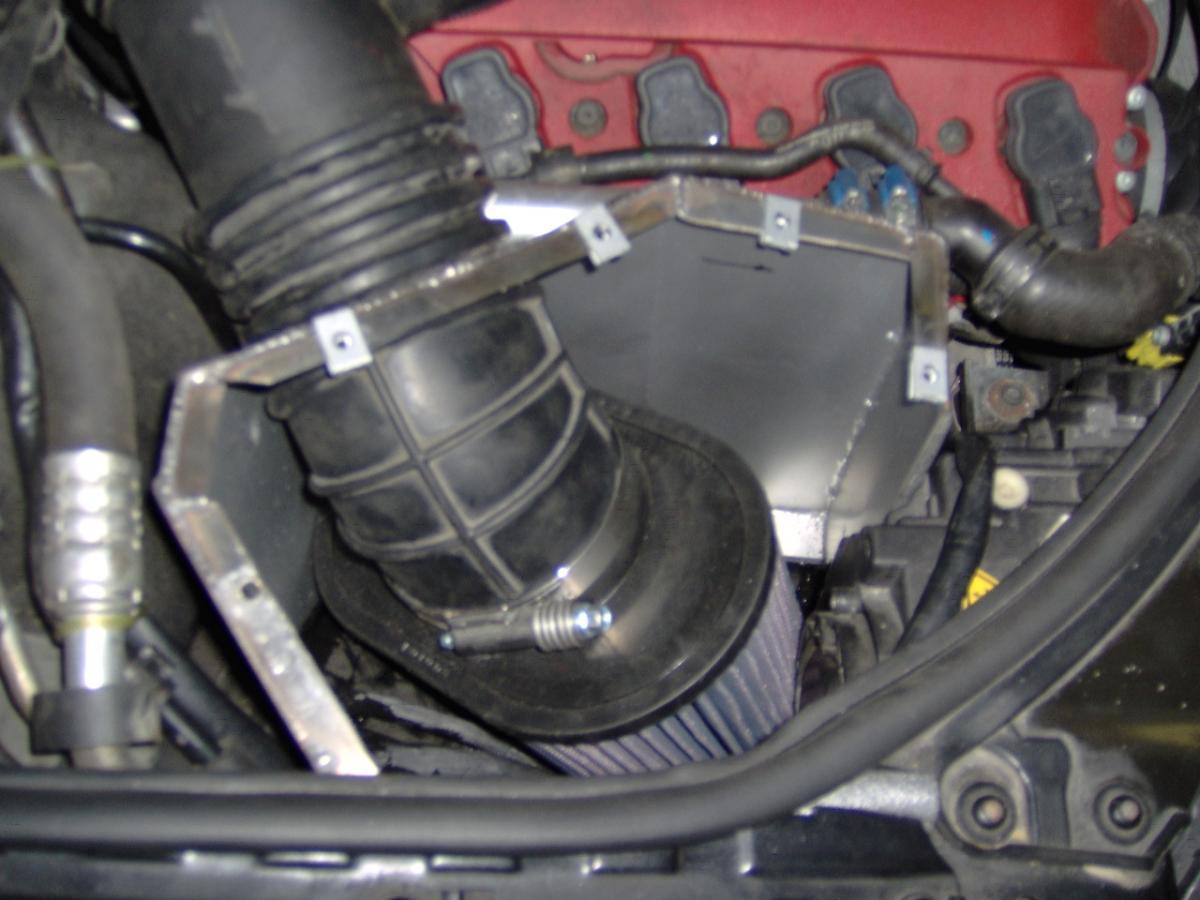

Die Airbox ist kpl. aus Edelstahlblech gefertigt.

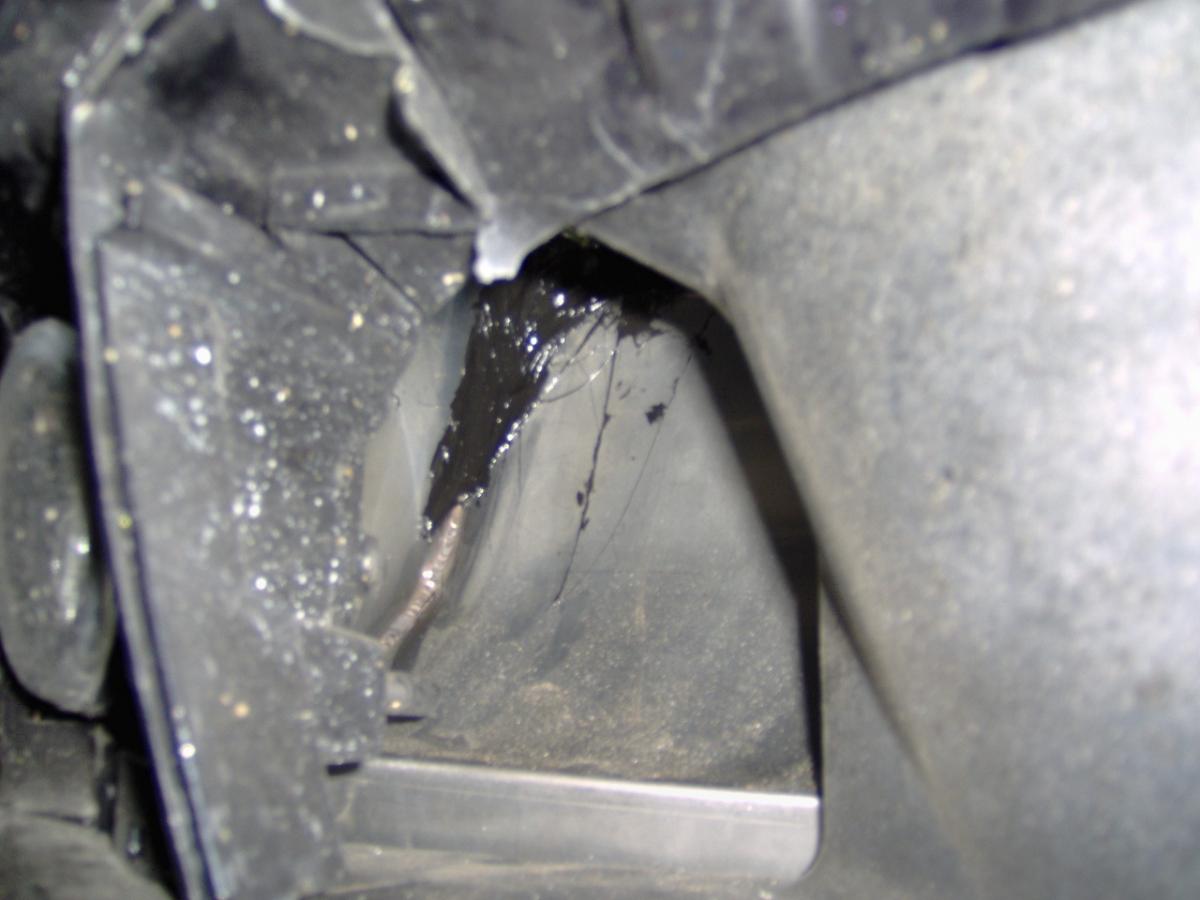

Luft tritt nur durch den Schacht vorne rechts aus dem kleinen Lüftungsgitter in die Box.



Tom

B7Lufi 008.jpg

B7Lufi 009.jpg

B7Lufi 010.jpg

B7Lufi 011.jpg

B7Lufi 012.jpg

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
kkswiss
kkswiss

Was bezweckt die Box?

RAM Air?

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
TomSchmalz
TomSchmalz

Hi



Ziel war es dem Motor die maximal mögliche Luft bereit zu stellen und auch

einen Ram Air Effekt zu generieren.



Tom

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
