double-p

Wiederaufbau March M1 1980 Le Mans

245 Beiträge in diesem Thema

Im August bin ich im E34-Forum auf dieses bemerkenswerte und sehr ambitionierte

Projekt gestossen und dachte zuerst "der ist ja bekloppt, das wird niemals was" O:-)



Es hat sich aber ueber die Zeit einiges ergeben und daher moechte ich - mit Einverstaendnis

von Marc - hier ueber dieses Projekt nach und nach berichten. Zieht Euch warm an, das ist

wirklich der Knaller :-))! Texte von ihm in kursiv.



Ich bin vor kurzem an die Karosserie des March M1, der 1980 in Le Mans an den Start ging, gekommen. Der Zustand ist zum Teil nicht mehr so besonders und ich habe praktisch nur drei sehr große GFK/CFK Teile und die zwei Türen dazu. Auch wenn das ganze sicher nur sehr schwer zu realisieren ist und vieleicht auch irgendwann einfach wieder verworfen wird möchte ich es dennoch versuchen aus dem ganzen wieder ein Auto zu machen.



Auf dem Ringtreffen am Wochenende habe ich nun viel Motivation getankt da ich so viele M1 hautnah im Fahrerlager des OGP besichtigen konnte. Was mich allerdings wesentlich weiter gebracht hat war der auf dem BMW Classic Stand ausgestellte March 782 Formel 2 Wagen. Denn der Aufbau bei diesem Wagen ist im Grunde der gleiche wie beim March M1, alles etwas kleiner halt, und er wurde weitestgehend von den selben Personen gebaut, zeitlich liegt etwa ein Jahr zwischen den beiden Fahrzeugen. Da konnte ich schon einmal viel sehen, habe zwar mittlerweile einige original Fotos vom M1, aber das ist natürlich kein Vergleich zu den Aufnahmen vom 782 die ich am Samstag machen konnte.



So sah das ganze vor ziemlich genau 30 Jahren aus



Ausgangszustand im August 2010:



Erste GFK-Arbeiten an der Front:



Heute (17.08.2010) habe ich etwas über 9m² Alu-Blech geordert um mit dem Monocoque anzufangen, auf dem baut nämlich bei dem Wagen alles auf. Wo ich die benötigten Niete herbekomme weiß ich seit heute auch.



Der Aufbau darunter soll so weit es technisch und vor allem auch finanziell möglich ist dem Original entsprechen.



Das heißt es ist ein Aluminium Monocoque Aufbau der nach vorne hin auch noch die Vorderachse beheimatet und nach hinten ein Rohrrahmen an dem Triebwerk, Getriebe und Hinterachse aufgenommen werden.

7 Personen gefällt das

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Einen Monat spaeter....



Konstruktionsskizzen X-)



Im CAD sieht das schon handfester aus:



Rohware:



Erste Teile:



Nur noch 1500 Niete bis zum Monocoque O:-)

3 Personen gefällt das

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Erste Rahmenkonstruktion:







Motorhalterung:










Massarbeit:



Sitzprobe :-))!

3 Personen gefällt das

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Hut ab. Ich wünsche viel Erfolg bei dem Projekt

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Das Ganze sieht mir nicht sehr verwindungssteif aus. Ich lasse mich mal überraschen, wie das ausgeht. Hat er die technischen Komponenten (Motor/Getriebe) auch schon auf Lager oder nur die GFK-Karosserie?

Auf jeden Fall ein interessantes Projekt => weiter Berichten!

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Er sollte daran denken, dass Ganze rechtzeitig aus dem Keller zu tragen bevor es ihm geht wie dem einem mit der Countach-Replica :D

1 Person gefällt das

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
Er sollte daran denken, dass Ganze rechtzeitig aus dem Keller zu tragen bevor es ihm geht wie dem einem mit der Countach-Replica :D

Das ist ja kein Keller ;-) Die andere Story kenn ich nicht.

Muhvieh: nein, es liegt nur vor, was man auf den Bildern sieht.

Gerade Motor wird ein heikles Thema - wenn es in Richtung Original geht.

Es ist ja eben kein normaler M1 Procar.

Sachdienliche Hinweise, Konstruktionsbilder aus der Zeit .. immer her damit.

Wenn noch einer Teile haette .... O:-)

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Interessantes Projekt. Welcher der damals eingesetzten March will er denn nachempfinden und welchem Motor?

Gehe ich Recht in der Annahme, dass das Projekt im Großraum München realisiert wird?

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Wieso nachempfinden? Es ist ja eine Originalkarosse - "nur" die Technik drunter fehlt.

Motor - da gehoert ja eigentlich ein M88 rein, aber an sowas rankommen..



Die Annahme ist richtig - zwischen Dachau und Dasing in der "Pampa" :)



EDITH: das hier war das "Schwesterfahrzeug"



Wem auffällt, dass mein Monocoque im Innenraum deutlich vom gezeigten abweicht, dem muss ich recht geben. Das liegt allerdings daran, dass es sich in diesem Bericht um den ersten gebauten March M1 handelt. Dieser hatte allerdings noch einen Unfall, Fahrer war hier Joachim Winkelhock, nachdem das Monocoque ersetzt und dabei komplett überarbeitet wurde. Deshalb ergeben sich hier unstimmigkeiten zu dem Bericht aus der Autosport.

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

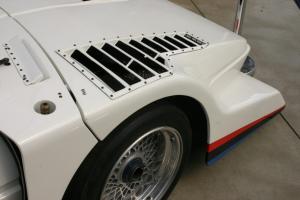

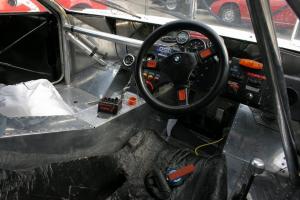

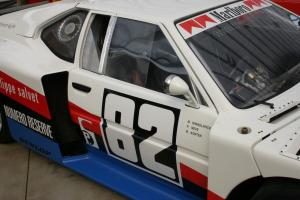

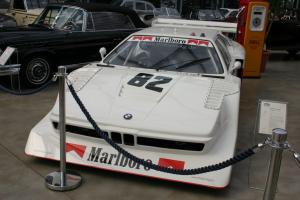

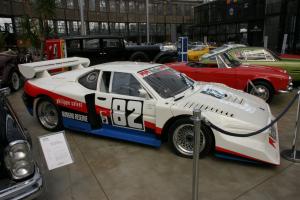

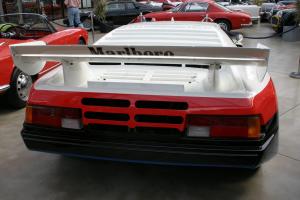

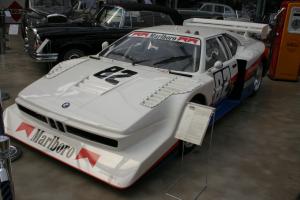

Hier mal ein paar Bilder eines Schwesterfahrzeuges, das 2008 bei Thiesen im Meilenwerk Düsseldorf zum Verkauf stand. Darfst du gern weiterleiten, Philipp.









1 Person gefällt das

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
Wieso nachempfinden? Es ist ja eine Originalkarosse...

Schon klar, ich meinte damit eher welcher der damaligen Einsatzwägen "das Ziel" ist.

http://www.racingsportscars.com/type/archive/BMW/March%20M1.html

Ich geh mal davon aus, dass der "Erbauer" das www schon zur Gänze bemüht hat, oder? Etwas ins Thema eingelesen kann man sich viele Connections zusammen holen. Das vereinfacht so ein Projekt immer.

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Ah, muss ich ihn fragen.

Durch die Weiten des WWW ist er schon, aber es gibt ja immer mal noch was, das man uebersehen hat.

Danke, netburner!

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Super Fred, Danke für´s Einstellen! :-))! :-))!

Ist das nicht etwas sehr mutig einfach so mal draufloszulegen, ohne die Gewissheit das ich einen Motor / Getriebe usw. bekomme?

Sieht auf den Bildern jedoch nach sauberer und professioneller Arbeit aus!

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Wenn er keinen passenden Motor für den Antrieb bekommt, kann er das Fahrzeug immerhin noch als Rolling Chassis ausstellen.

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Irgendein 6-Ender wird sich schon finden lassen ;-)

Muss ja nicht "morgen" fertig sein..

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
Schon klar, ich meinte damit eher welcher der damaligen Einsatzwägen "das Ziel" ist.

Die #82.

Motor wird jetzt vorerst ein M30B30 genommen.


Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
Einen Monat spaeter....

Konstruktionsskizzen X-)

Im CAD sieht das schon handfester aus:


Jööö, Catia da kommt freude auf! :DO:-)

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

WOW!!

Interessante Story, sehr faszinierend! :-))!

Im Endefekt ja eigentlich eine Replica, jedoch mit originaler Carrosserie.

Irgendwo liegt bei mir zu Hause noch ein altes M1-Buch rum. Ich schaue dann mal nach, ob über den March noch was zu finden ist.

Habt ihr diesen Link schon gesehen, hier hatte wohl jemand was änliches vor:

http://bringatrailer.com/2010/12/03/bat-exclusive-group-5-1979-march-bmw-m1/

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Nee, ist dieses Buch:

Autor: Lothar Boschen

Titel: Autos die Geschichte machten

ISBN 3-613-01265-0

Sehr informativ, vorallem mit allen Chassis-Nummer und Auslieferungland oder gar 1. Besitzer.

Einen grossen Teil davon ist den Rennwagen gewidmet.


1 Person gefällt das

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

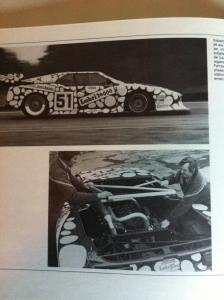

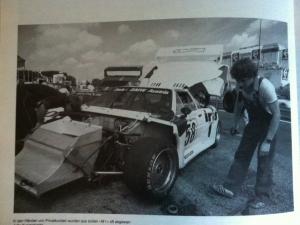

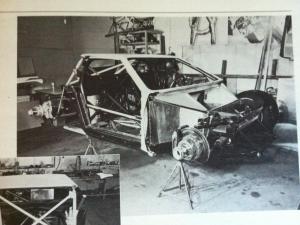

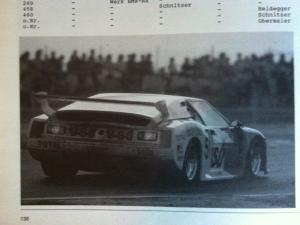

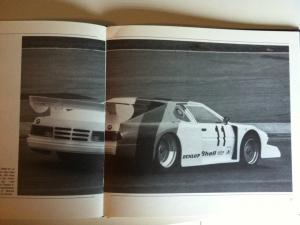

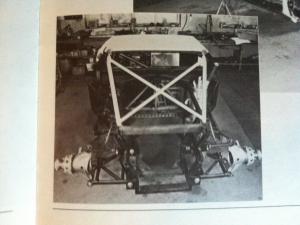

Hier die Fotos aus besagtem Buch. Hatte leider nur das Handy zur Hand, wenn es war bringt, kann ich diese gerne einscannen.







1 Person gefällt das

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Aufhaengung des M30 komplettiert:



Der kritische Part wird jetzt die Beschaffung eines Getriebes/Diff.

New Hewland LG600 -- kostet als "Refurbished Aluminium" schon 18.000 USD.



Marc sucht am besten ein defektes aus einem Indycar....

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

So - es ist einiges passiert, aber es war immer sehr en Detail und auch schnell mal 4-6 Wochen weg mit "auf Teile warten", "keine Zeit" usw.

Das Projekt wurde also weiter gefuehrt und man kann nicht meckern.

Ich habe Marc mal um "externe Verlinkung" von Bildern gebeten und diese inzwischen bekommen.

Ist in der Reihenfolge auch chronologisch so voran gegangen:







1 Person gefällt das

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
